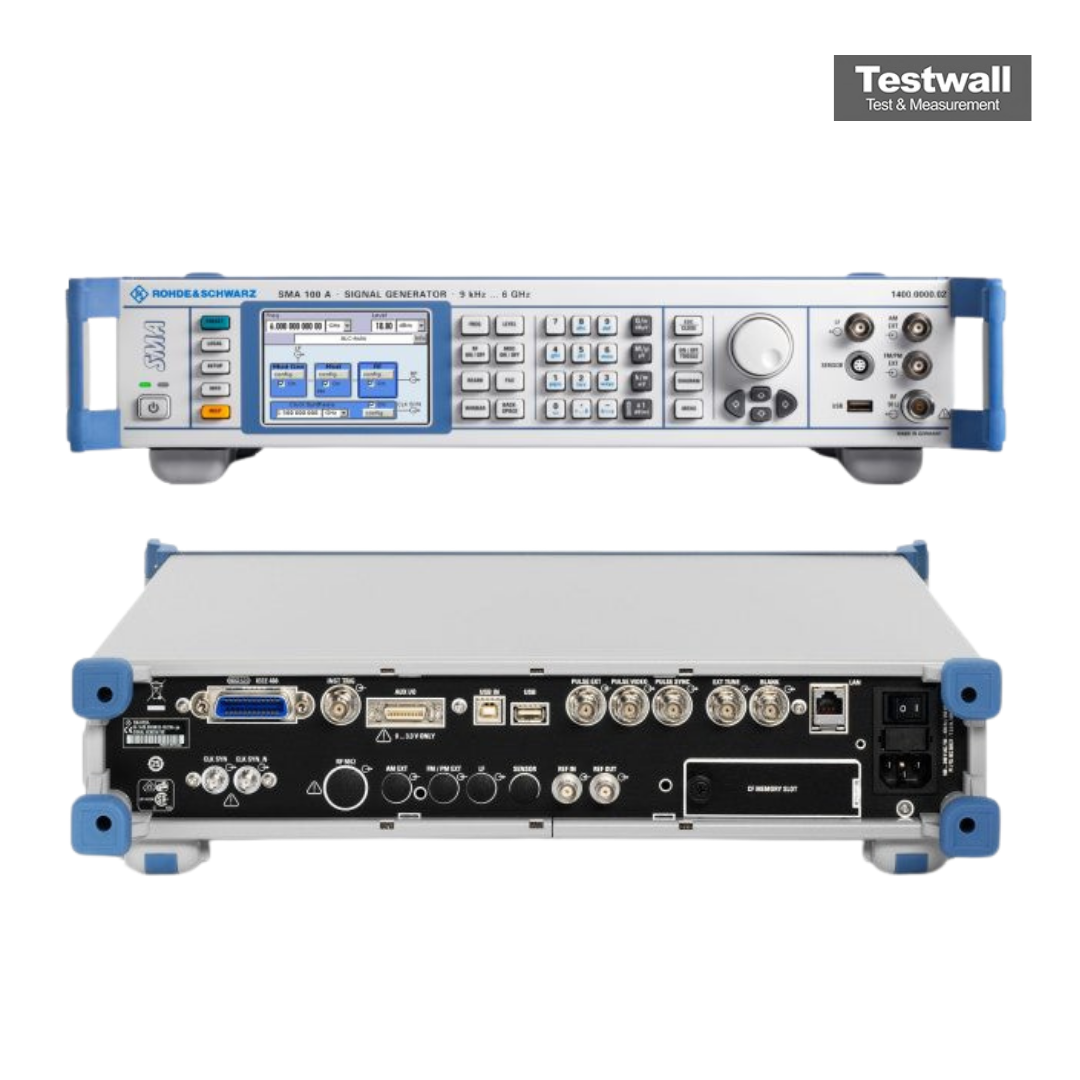

Rohde & Schwarz SMA100A

| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 3 o 6 GHz |
| Armónicos | < -30 dBc |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -145 a +18 dBm, hasta +28 dBm alta potencia |
| Ruido de fase SSB | < -131 dBc/Hz (-134 dBc/Hz típ.) a 1 GHz, 20 kHz offset |
| Modulación | AM, FM, ΦM, pulso |
| Precisión de nivel | < 0,5 dB (100 kHz a 3 GHz), < 0,9 dB (> 3 GHz) |
| Espurias no armónicas | < -80 dBc (a 1,5 GHz), < -68 dBc (> 3 GHz), offset > 10 kHz |
| Resolución de frecuencia | 0,01 Hz |
| Velocidad de conmutación | < 1,5 ms; < 450 µs modo lista |
| Interfaces | GPIB, LAN, USB |
| Modos de barrido | barrido por pasos, barrido de potencia, modo lista |
| Envejecimiento de base de tiempo | 10 MHz, ≤ 1 × 10⁻⁷ por año |
| Pantalla | color, 480 × 272 pixels |
| Dimensiones (An × Al × P) | 465 × 108 × 495 mm |
| Peso | 10 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| SMA100A-B103 | 9 kHz a 3 GHz | Generador de señales analógico |
| SMA100A-B106 | 9 kHz a 6 GHz | Generador de señales analógico |
Rohde & Schwarz SMA100A Options:
- SMA100A - B103 - Frequency range 9 kHz to 3 GHz, with electronic attenuator
- SMA100A - B106 - Frequency range 9 kHz to 6 GHz, with electronic attenuator
- SMA100A - B103L - Frequency range 9 kHz to 3 GHz, without attenuator
- SMA100A - B106L - Frequency range 9 kHz to 6 GHz, without attenuator
- SMA100A - B20 - FM/phase modulator
- SMA100A - B22 - Enhanced phase noise performance and FM/phase modulator
- SMA100A - B29 - Clock synthesizer
- SMA100A - B46 - Operation up to 4600 m altitude
- SMA100A - B80 - Removable CompactFlash mass storage
- SMA100A - B81 - Front-panel connectors moved to rear panel
- SMA100A - K23 - High-performance pulse generator
- SMA100A - K24 - Multifunction generator
- SMA100A - K25 - VOR/ILS modulation
- SMA100A - K26 - DME modulation
- SMA100A - K27 - Pulse train generation
- SMA100A - K28 - Power analysis with R&S NRP-Zxx sensors
El generador de señales RF Rohde & Schwarz SMA100A ofrece una integridad de señal superior en un rango de frecuencias de 9 kHz a 3 GHz o 6 GHz, con modulación AM e impulsos, además de FM y modulación de fase opcionales. Presenta un ruido de fase sobresaliente de –134 dBc a 1 GHz (desplazamiento de 20 kHz), y un rango de nivel RF de –145 dBm a +18 dBm. Generador LF incorporado y salidas de reloj diferenciales hasta 1,5 GHz para mayor versatilidad.
Ideal para desarrollo, producción y mantenimiento, el SMA100A genera señales CW y moduladas en forma analógica con gran precisión y variedad.
Testwall puede suministrar el Rohde & Schwarz SMA100A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Rohde & Schwarz SMA100A.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 3 o 6 GHz (Opc. B103/B106)
- Potencia de salida: -145 a +18 dBm (+15 dBm con Opc. B106), hasta +28 dBm alta potencia
- Ruido de fase SSB: < -131 dBc/Hz (-134 dBc/Hz típ.) a 1 GHz, 20 kHz offset; < -136 dBc/Hz con Opc. B22
- Modulación: AM, FM, ΦM (Opc. B20/B22), pulso
- Envejecimiento de base de tiempo: 10 MHz, ≤ 1 × 10⁻⁷ por año (≤ 3 × 10⁻⁸ con Opc. B22)
