Rohde & Schwarz

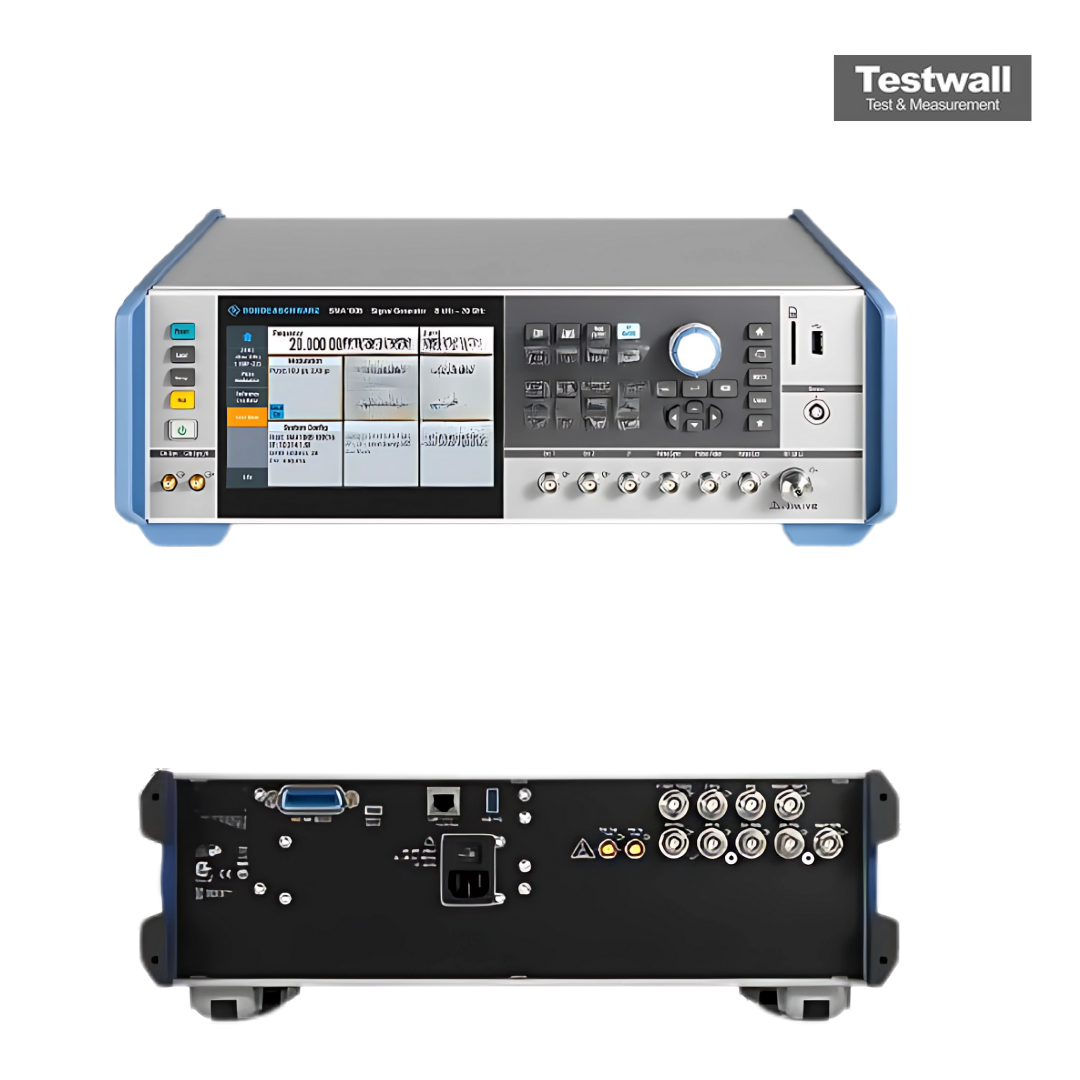

Rohde & Schwarz SMA100B-B106
6 GHz SMA100B RF and Microwave Analog Signal Generator
8 kHz a 6 GHz (Opc. B106) Rango de frecuencia
0,001 Hz Resolución de frecuencia
-145 a +19 dBm (Opc. B103/B106; hasta +30 dBm con Opc. K31/B32); +17 dBm a 20 GHz (Opc. B120); +13 dBm a 40 GHz (Opc. B140); +5 dBm a 67 GHz (Opc. B167) Potencia de salida
< -135 dBc/Hz (-140 dBc/Hz típ.) a 1 GHz, 20 kHz offset; < -115 dBc/Hz a 10 GHz Ruido de fase SSB
AM, FM, ΦM (Opc. K720), pulso (Opc. K22) Modulación
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 8 kHz a 6 GHz (Opc. B106) |
| Resolución de frecuencia | 0,001 Hz |
| Potencia de salida | -145 a +19 dBm (Opc. B103/B106; hasta +30 dBm con Opc. K31/B32); +17 dBm a 20 GHz (Opc. B120); +13 dBm a 40 GHz (Opc. B140); +5 dBm a 67 GHz (Opc. B167) |
| Ruido de fase SSB | < -135 dBc/Hz (-140 dBc/Hz típ.) a 1 GHz, 20 kHz offset; < -115 dBc/Hz a 10 GHz |
| Modulación | AM, FM, ΦM (Opc. K720), pulso (Opc. K22) |
| Precisión de nivel | < 0,5 dB (a 3 GHz), < 0,9 dB (a 20 GHz), < 1,0 dB (a 40 GHz), < 2,0 dB (a 67 GHz) |
| Armónicos | < -60 dBc (Opc. B103/B106), < -55 dBc (Opc. B112 a B167), > 10 MHz |
| Espurias no armónicas | < -74 dBc (6 a 12 GHz), < -68 dBc (12 a 24 GHz), offset > 10 kHz |
| Velocidad de conmutación | < 2,0 ms (a 20 GHz), < 2,5 ms (a 67 GHz) |
| Modos de barrido | barrido por pasos, barrido en rampa (Opc. B28), barrido de potencia, modo lista |
| Envejecimiento de base de tiempo | 10 MHz, ≤ 1 × 10⁻⁷ por año (≤ 3 × 10⁻⁸ con Opc. B1H/B709/B710/B711) |
Rohde & Schwarz SMA100B-B106 Options:
- SMA100B-B106 - B92 - 2 HU with 5" touch display
- SMA100B-B106 - B93 - 3 HU with 7" touch display
- SMA100B-B106 - B1H - High Performance OCXO Reference Oscillator
- SMA100B-B106 - B710 - Improved Close-in Phase Noise Performance
- SMA100B-B106 - B711 - Ultra Low Phase Noise
- SMA100B-B106 - K703 - 100 MHz, 1 GHz Ultra Low Noise Reference Input/Output
- SMA100B-B106 - K704 - Flexible Reference Input from 1 MHz to 100 MHz
- SMA100B-B106 - K31 - High Output Power 3 GHz/6 GHz
- SMA100B-B106 - B32 - Ultra High Output Power 3 GHz/6 GHz
- SMA100B-B106 - K22 - High Performance Pulse Modulator
- SMA100B-B106 - K23 - Pulse Generator
- SMA100B-B106 - K24 - Multifunction Generator
- SMA100B-B106 - K27 - Pulse Train
- SMA100B-B106 - K720 - AM/FM/φM
- SMA100B-B106 - B29 - Differential Clock Synthesizer 3 GHz
- SMA100B-B106 - K722 - Clock synthesizer frequency extension to 6 GHz
- SMA100B-B106 - B80 - Rear Panel Connectors (3 GHz/6 GHz)
- SMA100B-B106 - B85 - Removable Mass Storage
- SMA100B-B106 - B86 - Remote Control GPIB and USB
El Rohde & Schwarz SMA100B-B106 es un generador de señales RF y de microondas de alto rendimiento con un rango de frecuencia de 8 kHz a 67 GHz, ampliable a 72 GHz. Presenta un ruido de fase SSB de –132 dBc a 10 GHz y desplazamiento de 10 kHz, con más de 30 dBm de potencia de salida y muy bajas armónicas.
Perfecto para pruebas en semiconductores RF, comunicaciones inalámbricas, aeroespacial y defensa. Ofrece señales limpias y estables en un amplio rango.
Testwall puede suministrar el Rohde & Schwarz SMA100B-B106 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alta fiabilidad y rendimiento. Contáctenos si necesita calibración o reparación del Rohde & Schwarz SMA100B-B106.
