Rohde & Schwarz

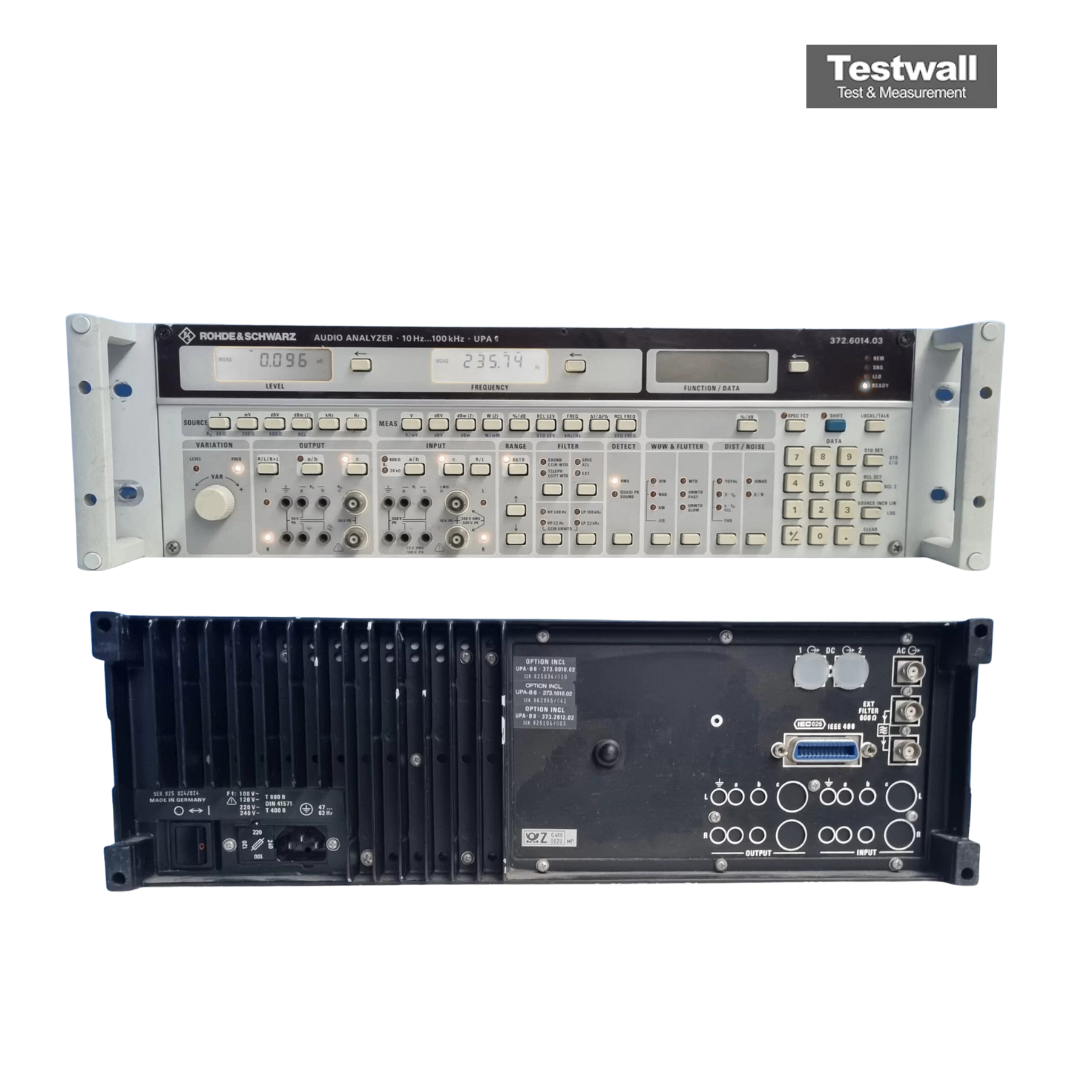

Rohde & Schwarz UPA
10Hz-100KHz Audio Analyser & Generator
DC a 250 MHz Rango de frecuencia
50 Ω / 600 Ω seleccionable Impedancia de salida
Inferior a -80 dB Nivel de distorsión armónica total (THD)
+19 dBu (sin carga) Nivel de salida máximo
0,01 Hz Resolución de frecuencia
| Atributo | Valor |
|---|---|
| Rango de frecuencia | DC a 250 MHz |
| Impedancia de salida | 50 Ω / 600 Ω seleccionable |
| Nivel de distorsión armónica total (THD) | Inferior a -80 dB |
| Nivel de salida máximo | +19 dBu (sin carga) |
| Resolución de frecuencia | 0,01 Hz |
| Rango dinámico | Más de 120 dB |
| Interfaz de comunicación | USB, IEC/IEEE 625-1 (GPIB opcional) |
| Número de canales de medición | 2 canales de entrada balanceados |
| Alimentación eléctrica | 100 V a 240 V CA, 50/60 Hz |
| Dimensiones (An x Al x Pr) | 435 mm x 88 mm x 360 mm (2U rack) |
Rohde & Schwarz UPA Options:
- UPA - B6 - Generator: provides level- and crystal-accurate sinewave signals with low distortion and excellent S/N ratio; high frequency and level resolution (standard in UPA3)
- UPA - B8 - Distortion Meter: measures total harmonic distortion (THD/THD+N), selective harmonic distortion up to 9th order, sum of all even/odd distortion factors, SINAD (standard in UPA3)
- UPA - B9 - Wow and Flutter Meter: measures wow and flutter to DIN-IEC, NAB, JIS as well as amplitude variations
- UPA - B2 - Special Filter: contains a large variety of customary audio filters; selected filter is switched into the signal path
- UPA - B3 - Filter Circuit Board, partly fitted: plug-in filter board with control section fitted; allows configuration of customized filters
- UPA - B4 - Customized Filter: on request, customized filters (also several filters on one PC board) will be devised and manufactured by Rohde & Schwarz
- UPA - B4 model 17 - Harmonics Filter: comprises AC-supply adapter and PC program disk; allows measurement of harmonic currents of the AC supply in line with European standard EN 60555 part 2
- UPA - B4 model 04 - CD Filter: filter board for measurements on CD players and DAT recorders using the test CD; comprises PC program disk for complete automatic measurements
- UPA - B1 - DC Output: allows XY representation of the selected measurement functions, e.g. on a recorder
- UPA - CD - Audio Test Disc: signal source for testing CD players, DAT recorders, sound broadcast links, tape recorders, etc.
| Model | UPA |
|---|
El analizador de audio Rohde & Schwarz UPA cubre un rango de frecuencia de 10 Hz a 100 kHz, permitiendo pruebas precisas en interfaces analógicas balanceadas y no balanceadas. Incluye mediciones psophométricas, generador, distorsión, wow/flutter y medición RMS. Control remoto por IEC 625/IEEE 488 y 50 configuraciones almacenables.
Admite medidas de SINAD, voltaje DC, frecuencia, fase y distorsión armónica. Impedancia de salida del generador seleccionable para diversas pruebas.
Testwall puede suministrar el analizador de audio Rohde & Schwarz UPA usado, completamente probado. Con entrega global y soporte experto, Testwall garantiza confiabilidad. Contáctenos para calibración o reparación del Rohde & Schwarz UPA Audio Analyzer.
