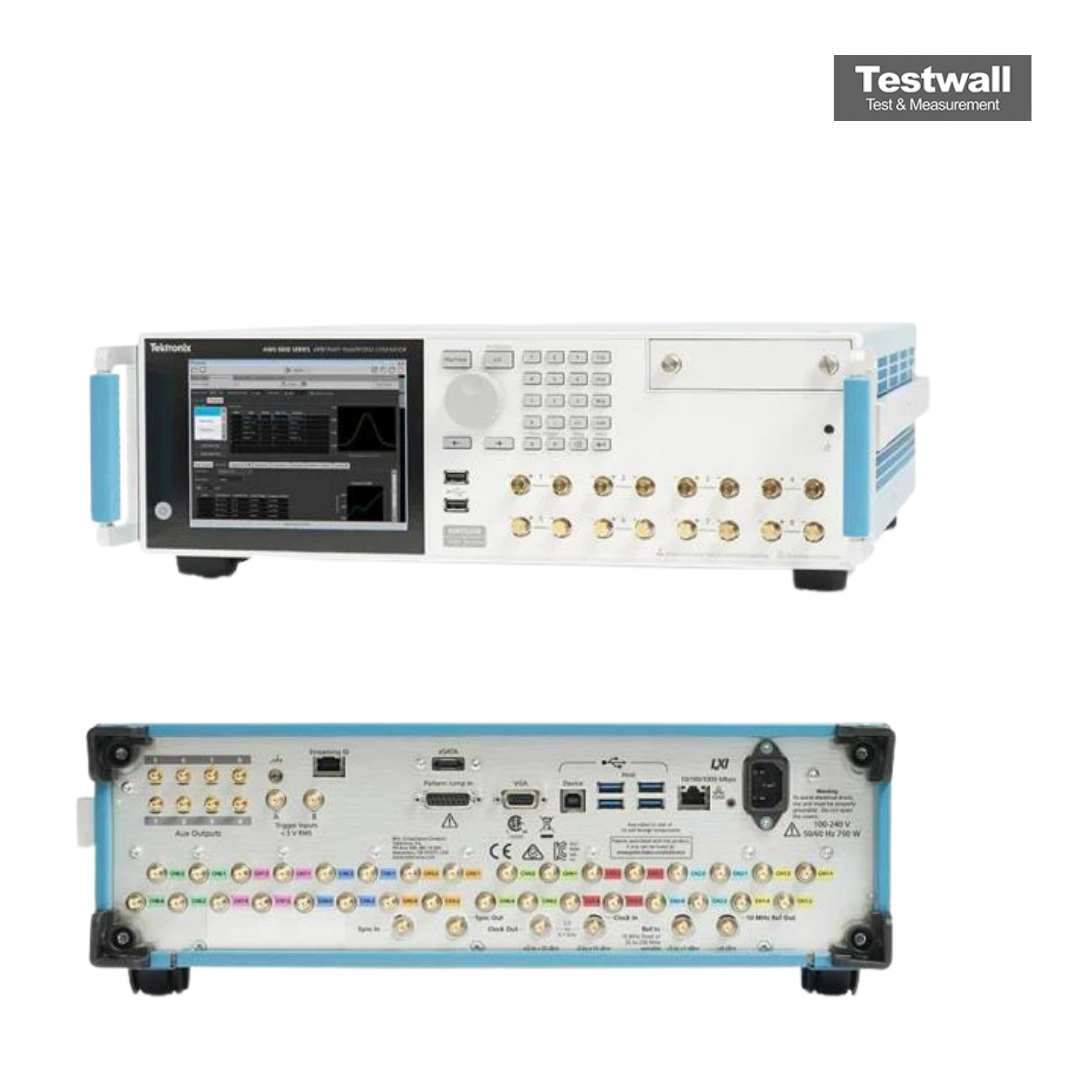

Tektronix AWG5202
| Atributo | Valor |
|---|---|
| Frecuencia de muestreo máxima | 5 GS/s |
| Número de canales | 2 canales analógicos |
| Resolución vertical | 16 bits |
| Ancho de banda analógico | 2 GHz |
| Longitud de memoria por canal | 2 GSa (estándar), hasta 16 GSa (opcional) |
| Salidas digitales (marcadores) | 4 salidas de marcador (2 por canal) |
| Rango de amplitud de salida | 50 mVpp a 1 Vpp (en carga de 50 Ω) |
| Interfaz de conectividad | USB, LAN (LXI), PCIe |
| Sistema operativo | Windows 10 (64 bits) |
| Factor de forma | Instrumento de sobremesa de media anchura (2U de rack) |
Tektronix AWG5202 Options:
- AWG5202 - AWG5200-225 - 2.5 GS/s
- AWG5202 - AWG5200-250 - 5 GS/s (10 GS/s interpolated)
- AWG5202 - AWG5200-2DC - High Bandwidth Amplified outputs
- AWG5202 - AWG5200-2HV - High Voltage outputs
- AWG5202 - AWG5200-2AC - AC Amplified outputs
- AWG5202 - AWG5200-2DIGUP - Digital up conversion (requires AWG5200-250)
- AWG5202 - AWG5200-SEQ - Sequencing
- AWG5202 - Opt. A0 - North America power plug (115 V, 60 Hz)
- AWG5202 - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- AWG5202 - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- AWG5202 - Opt. A3 - Australia power plug (240 V, 50 Hz)
- AWG5202 - Opt. A4 - North America power plug (240 V, 50 Hz)
- AWG5202 - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- AWG5202 - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- AWG5202 - Opt. A10 - China power plug (50 Hz)
- AWG5202 - Opt. A11 - India power plug (50 Hz)
- AWG5202 - Opt. A12 - Brazil power plug (60 Hz)
- AWG5202 - Opt. A99 - No power cord
- AWG5202 - Opt. L0 - English manual
- AWG5202 - Opt. L5 - Japanese manual
- AWG5202 - Opt. L7 - Simplified Chinese manual
- AWG5202 - Opt. L8 - Traditional Chinese manual
- AWG5202 - Opt. L10 - Russian manual
- AWG5202 - Opt. L99 - No manual
- AWG5202 - Opt. C3 - Calibration Service 3 Years
- AWG5202 - Opt. C5 - Calibration Service 5 Years
- AWG5202 - Opt. CA1 - Single Calibration or Functional Verification
- AWG5202 - Opt. D1 - Calibration Data Report
- AWG5202 - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- AWG5202 - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- AWG5202 - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- AWG5202 - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- AWG5202 - Opt. IF - Upgrade Installation Service
- AWG5202 - Opt. R3 - Repair Service 3 Years (including warranty)
- AWG5202 - Opt. R5 - Repair Service 5 Years (including warranty)
| Model | AWG5202 |
|---|
El generador de formas de onda arbitrarias Tektronix AWG5202 ofrece 4 canales, ancho de banda analógico de 2 GHz y resolución de 16 bits con una velocidad de muestreo de hasta 10 GS/s. Admite 2 GSamples de memoria por canal y se integra con MATLAB, Excel y otras herramientas de simulación.
Ideal para la creación precisa de señales RF, reproducción de datos capturados, simulación realista y pruebas multicanal sincronizadas, operable desde el panel frontal o vía SourceXpress.
Testwall puede suministrar el Tektronix AWG5202 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con confiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Tektronix AWG5202.
