Tektronix

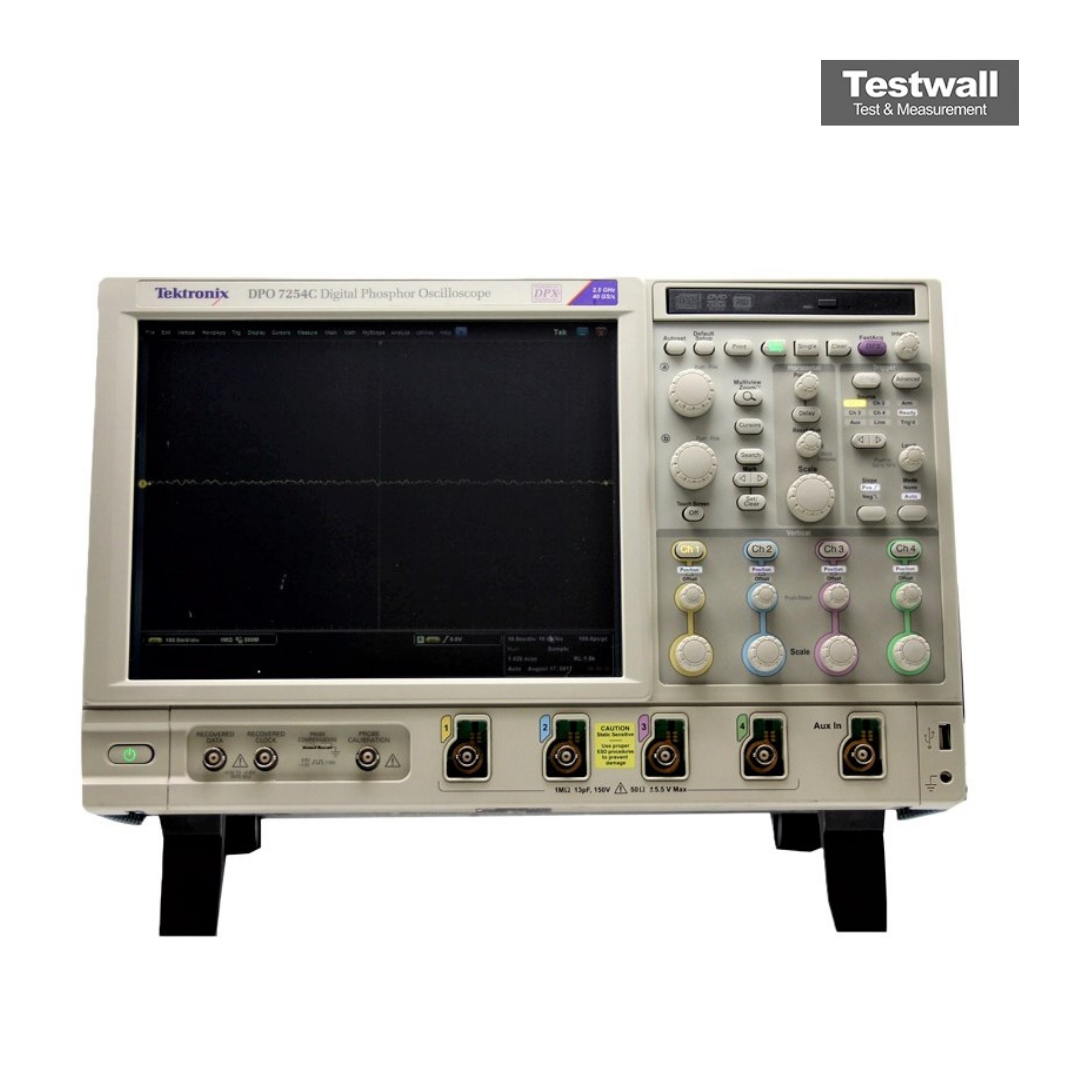

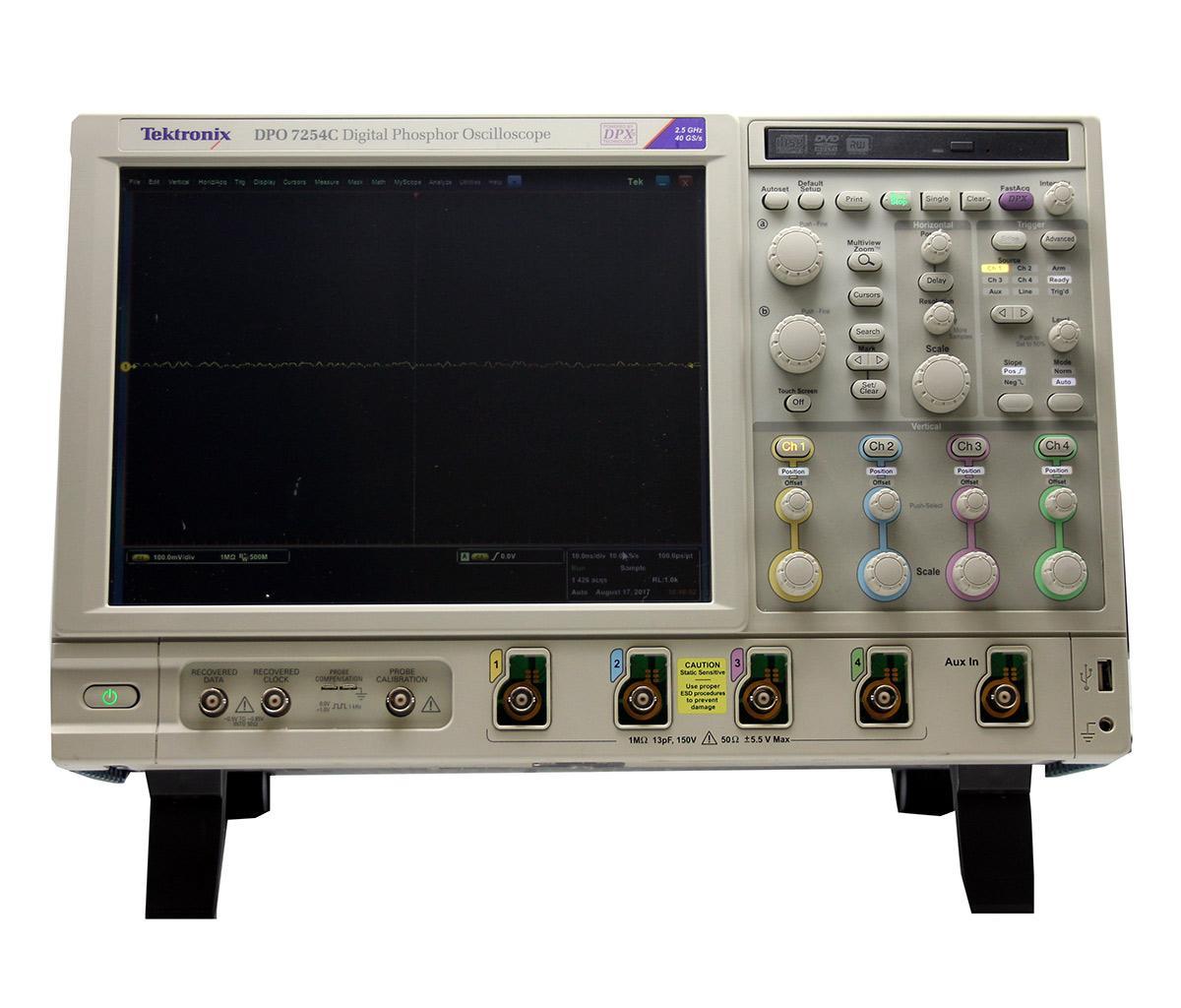

Tektronix DPO7254C
4 Ch 2.5 GHz Digital Oscilloscope
2,5 GHz Ancho de banda
4 canales analógicos Canales
40 GS/s en tiempo real Frecuencia de muestreo
hasta 250 M de puntos Longitud del registro
8 bits (hasta 11 bits con resolución mejorada) Resolución vertical
| Atributo | Valor |
|---|---|
| Ancho de banda | 2,5 GHz |
| Canales | 4 canales analógicos |
| Frecuencia de muestreo | 40 GS/s en tiempo real |
| Longitud del registro | hasta 250 M de puntos |
| Resolución vertical | 8 bits (hasta 11 bits con resolución mejorada) |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Pantalla | Pantalla táctil LCD a color de 10,4 pulgadas |
| Velocidad de captura de formas de onda | más de 300.000 formas de onda por segundo |
| Interfaz de conectividad | USB, LAN (LXI), DVI, GPIB (opcional) |
| Sistema operativo | Windows 7 de 64 bits integrado |
Tektronix DPO7254C Options:
- DPO7254C - 2RL - Record Length upgrade: 125M max, 25M/ch
- DPO7254C - 5RL - Record Length upgrade: 250M max, 50M/ch
- DPO7254C - SSD - Solid State Hard Disk Drive
- DPO7254C - DDRA - DDR Memory Bus Analysis (requires Opt. DJA, available on ≥1 GHz models only)
- DPO7254C - DJA - Jitter and Eye Analysis Tools – Advanced (DPOJET)
- DPO7254C - D-PHY - MIPI® D-PHY Essentials – Transmitter Debug, Characterization, and Compliance Test Solution (requires Opt. DJA, available on ≥2.5 GHz models only)
- DPO7254C - ET3 - Ethernet Compliance Testing (requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- DPO7254C - LSA - Low-speed Automotive Serial Analysis, includes CAN Trigger, CAN/LIN Decode and Analysis
- DPO7254C - LT - Waveform Limit Testing
- DPO7254C - MTM - Mask Testing for ITU-T, ANSI T1.102, Ethernet, SONET/SDH, Fibre Channel, USB 2.0, IEEE 1394b, Rapid I/O, OIF, CPRI, and Serial Video; includes hardware clock recovery
- DPO7254C - PWR - Power Measurement and Analysis
- DPO7254C - SR-COMP - Computer Serial Triggering and Analysis (RS-232/422/485/UART)
- DPO7254C - SR-CUST - Custom Serial Analysis Kit for Developers
- DPO7254C - SR-DPHY - MIPI® D-PHY Serial Analysis (DSI-1 and CSI-2)
- DPO7254C - SR-EMBD - Embedded Serial Triggering and Analysis (I2C, SPI)
- DPO7254C - SR-USB - USB 2.0 Serial Triggering and Analysis (LS, FS, HS)
- DPO7254C - ST1G - 8b/10b Serial Protocol Trigger and Decode up to 1.25 Gb/s (available on ≥2.5 GHz models only)
- DPO7254C - SVE - SignalVu Essentials Vector Signal Analysis
- DPO7254C - SVM - SignalVu General Purpose Modulation Analysis (requires Opt. SVE)
- DPO7254C - SVO - Flexible OFDM Analysis (requires Opt. SVE)
- DPO7254C - SVP - SignalVu Pulse Advanced Signal Analysis (requires Opt. SVE)
- DPO7254C - SVT - Settling Time Measurements – Frequency and Phase (requires Opt. SVE)
- DPO7254C - USB - USB 2.0 Compliance Testing (requires TDSUSBF USB Test Fixture; ≥2 GHz bandwidth required for high-speed USB)
- DPO7254C - VET - Visual Trigger and Search
- DPO7254C - PS1 - Power Solution Bundle: DPOPWR, P5205A, TCP0030, TPA-BNC, 067-1686-xx (Deskew Fixture)
- DPO7254C - TEKEXP - TekExpress Application Framework
- DPO7254C - TEKEXP D-PHYTX - D-PHY Automated Solution (requires Opt. DJA, available on ≥2.5 GHz models only)
- DPO7254C - A0 - Power Plug: North America
- DPO7254C - A1 - Power Plug: Universal European Union
- DPO7254C - A2 - Power Plug: UK
- DPO7254C - A3 - Power Plug: Australia
- DPO7254C - A5 - Power Plug: Switzerland
- DPO7254C - A6 - Power Plug: Japan
- DPO7254C - A10 - Power Plug: China
- DPO7254C - A11 - Power Plug: India
- DPO7254C - A12 - Power Plug: Brazil
- DPO7254C - A99 - No power cord
- DPO7254C - L0 - English user manual
- DPO7254C - L1 - French user manual
- DPO7254C - L3 - German user manual
- DPO7254C - L5 - Japanese user manual
- DPO7254C - L7 - Simplified Chinese user manual
- DPO7254C - L8 - Traditional Chinese user manual
- DPO7254C - L9 - Korean user manual
- DPO7254C - L10 - Russian user manual
- DPO7254C - L99 - No user manual
- DPO7254C - C3 - Calibration Service 3 Years
- DPO7254C - C5 - Calibration Service 5 Years
- DPO7254C - D1 - Calibration Data Report
- DPO7254C - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DPO7254C - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DPO7254C - G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
- DPO7254C - G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
- DPO7254C - R3 - Repair Service 3 Years (including warranty)
- DPO7254C - R5 - Repair Service 5 Years (including warranty)
| Model | DPO7254C |
|---|
El Tektronix DPO7254C es un osciloscopio digital de fósforo de 2,5 GHz y 4 canales, diseñado para análisis de señal de alta velocidad. Ofrece muestreo en tiempo real hasta 40 GS/s y más de 1.400 opciones de disparo.
Incluye FastAcq™ y FastFrame™, soporte para protocolos I²C, SPI, CAN, Ethernet con pantalla táctil XGA de 12,1″.
Testwall puede suministrar el Tektronix DPO7254C usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza un rendimiento superior y fiabilidad. Contáctenos para calibración o reparación del Tektronix DPO7254C.
