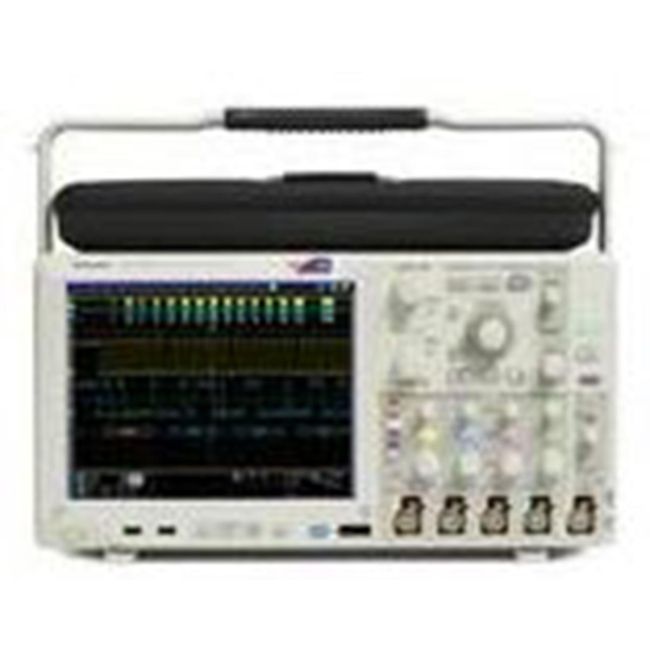

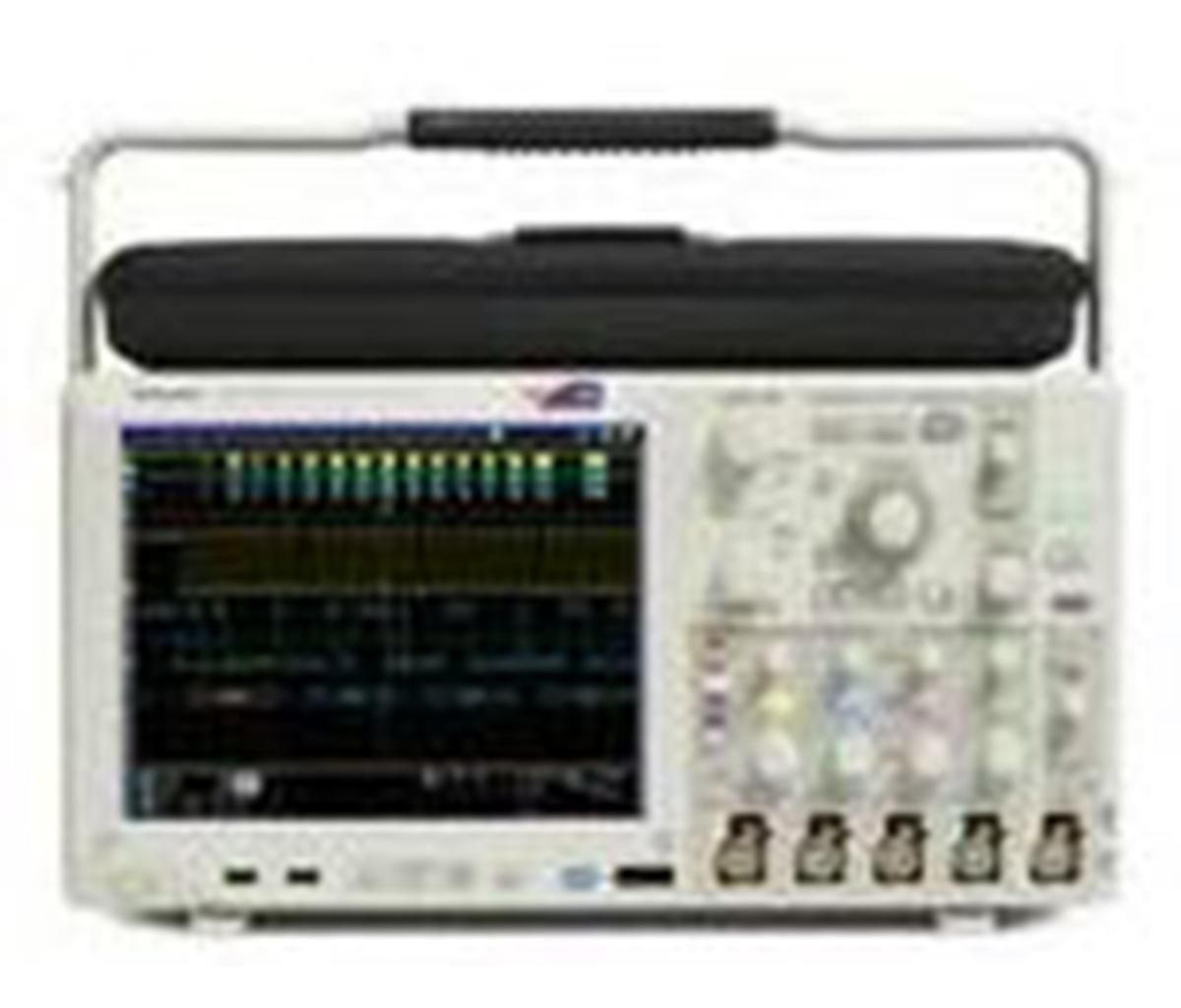

Tektronix MSO5104
| Atributo | Valor |
|---|---|
| Ancho de banda | 1 GHz |
| Número de canales analógicos | 4 |
| Canales digitales | 16 |
| Frecuencia de muestreo | 5 GS/s |
| Longitud de registro | 12,5 M puntos |
| Resolución vertical | 8 bits |
| Pantalla | Pantalla táctil LCD a color de 10,4 pulgadas |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Rango de tiempo base | 400 ps/div a 1000 s/div |
| Conectividad | USB, LAN (LXI), puerto para sonda lógica |
Tektronix MSO5104 Options:
Options available for the Tektronix DPO/MSO5000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO5104 - 5RL - Record length extension to 50 M points per channel
- MSO5104 - 10RL - Record length extension to 125 M points per channel
- MSO5104 - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO5104 - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- MSO5104 - MTM - Mask testing (telecom, data and video standards)
- MSO5104 - BRR - BroadR-Reach automotive Ethernet compliance
- MSO5104 - HSIC - USB HSIC decode and electrical validation
- MSO5104 - MOST - MOST50 / MOST150 electrical compliance and debug
- MSO5104 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO5104 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO5104 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO5104 - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- MSO5104 - SR-USB - USB 2.0 serial triggering and analysis
- MSO5104 - DJA - DPOJET advanced jitter and eye diagram analysis
- MSO5104 - DDRA - DDR memory bus analysis (requires DJA)
- MSO5104 - PWR - Power measurement and analysis (DPOPWR)
- MSO5104 - ET3 - Ethernet compliance testing (10/100/1000BASE-T)
El Tektronix MSO5104 proporciona adquisición de señales de alto rendimiento con un ancho de banda de 1 GHz y una velocidad de muestreo de 5 GS/s, asegurando fidelidad de señal y precisión temporal excepcionales. Incluye cuatro canales analógicos, dieciséis canales digitales y una profundidad de memoria máxima de 12,5 Mpts. El sistema operativo Windows integrado y los disparadores visuales mejoran la facilidad de uso en entornos de laboratorio.
Ideal para depurar diseños de señales mixtas, el MSO5104 admite decodificación de protocolos y análisis en el dispositivo, ofreciendo visibilidad completa del comportamiento de señales analógicas y digitales en tiempo real.
Testwall puede suministrar el Tektronix MSO5104 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Tektronix MSO5104.
