Manufacturer Logo
Tektronix

Tektronix P6209

Active Probe
4 GHz Ancho de banda
≤120 ps Tiempo de subida
Sonda activa de un solo extremo Tipo de sonda
5:1 Relación de atenuación
20 kΩ Resistencia de entrada
Solicitar ficha técnica
Atributo Valor
Ancho de banda 4 GHz
Tiempo de subida ≤120 ps
Tipo de sonda Sonda activa de un solo extremo
Relación de atenuación 5:1
Resistencia de entrada 20 kΩ
Capacitancia de entrada 1 pF
Rango dinámico ±2 V
Tensión de entrada máxima ±30 V (CC + pico AC)
Interfaz del conector TekProbe-SMA
Osciloscopios compatibles CSA/TDS8000, TDS820
Longitud del cable 1,37 m
Formulario de calibración Tektronix P6209

Formulario de reparación Tektronix P6209
Maximum file size: 40MB

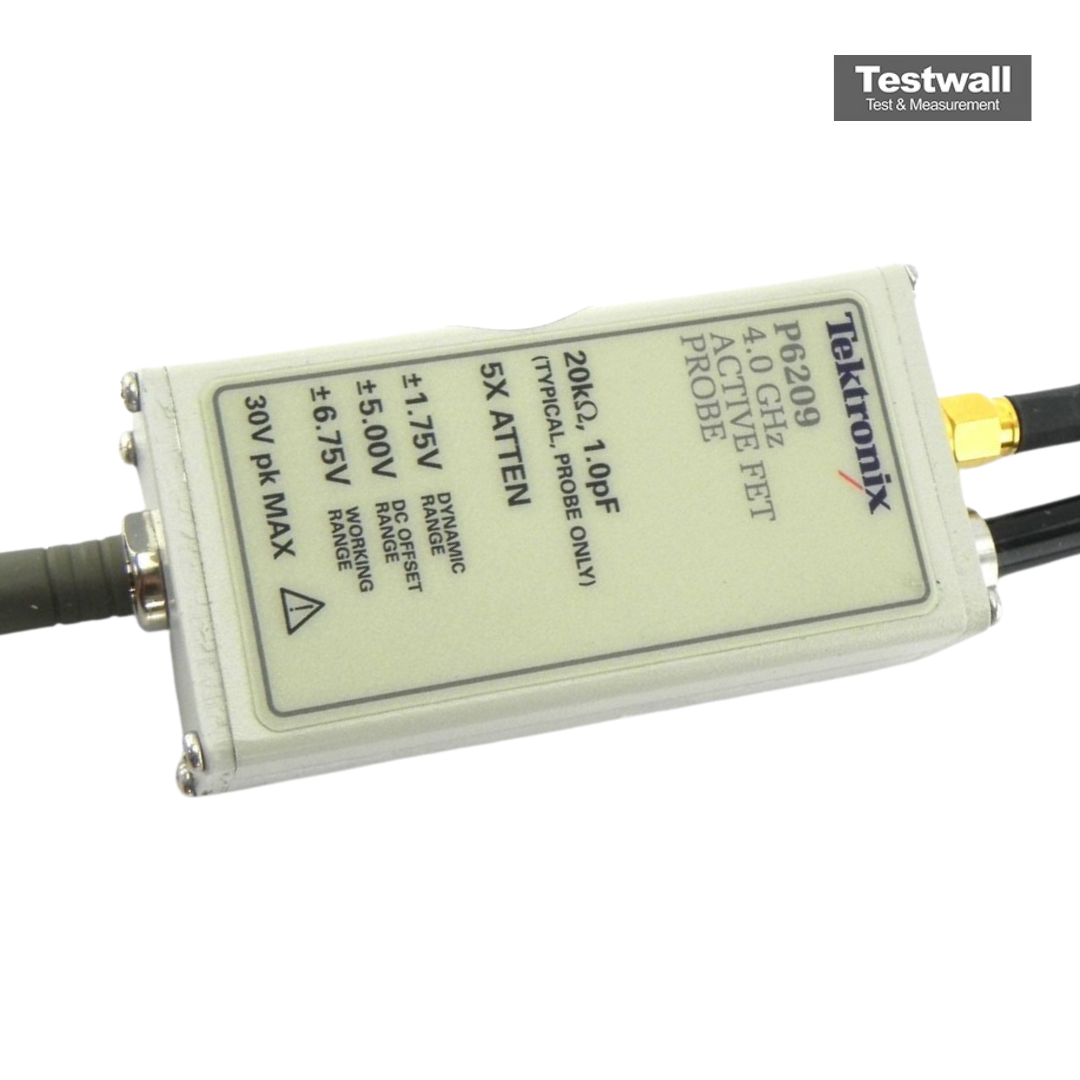

El Tektronix P6209 es una sonda de alto rendimiento con ancho de banda de 4,0 GHz, atenuación de 5X, tiempo de subida inferior a 120 ps, resistencia DC de 20 kOhm y capacitancia de entrada menor a 1 pF. Su interfaz TekProbe SMA permite una carga mínima del circuito y una adquisición precisa de señales.

Ideal para osciloscopios de muestreo CSA/TDS8000B, la cabeza compacta de la P6209 facilita el acceso a SMDs de paso fino y puntos de conexión estrechos.

Testwall puede suministrar el Tektronix P6209 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Tektronix P6209.
