Tektronix

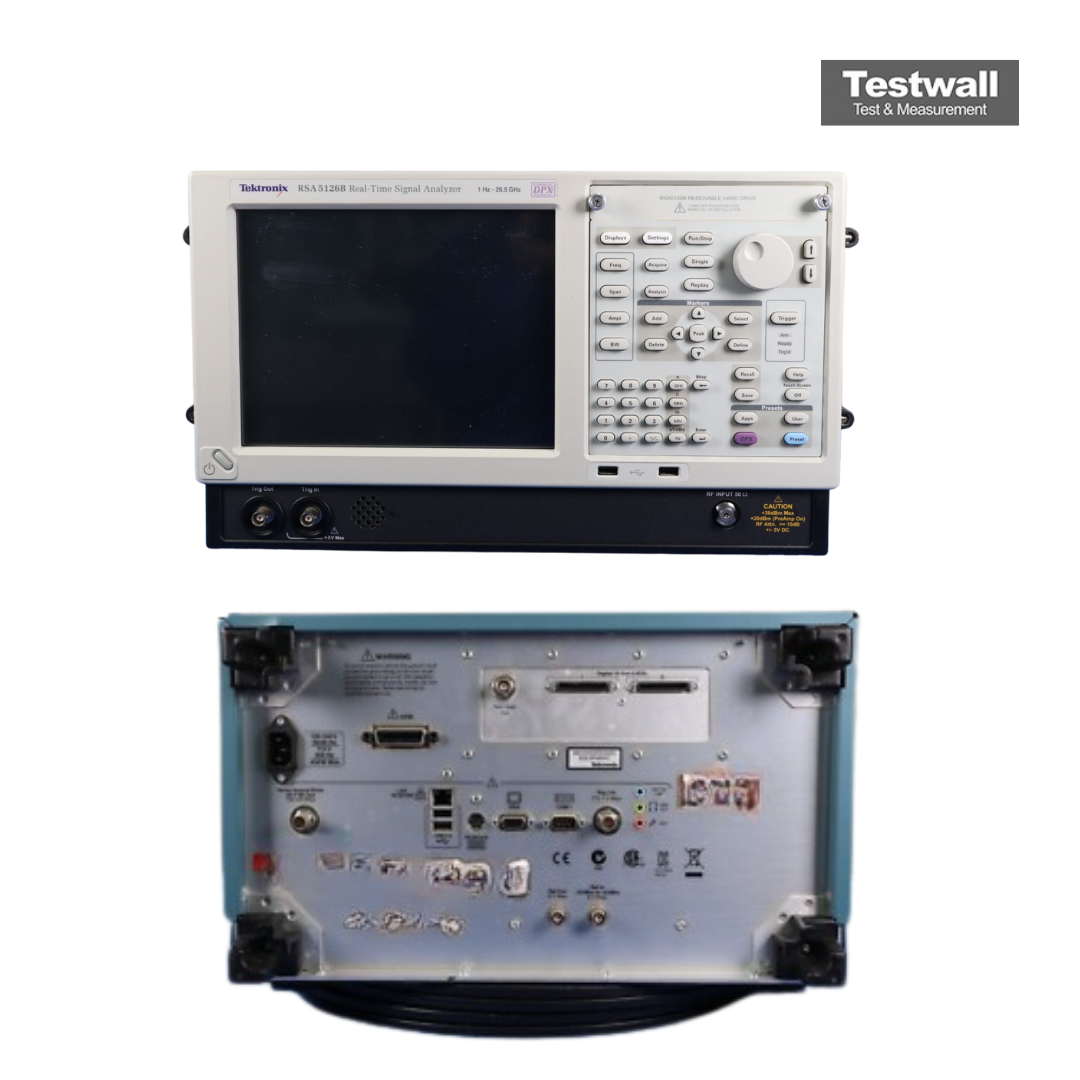

Tektronix RSA5126B
26 GHz Real Time Spectrum Analyzer, 3.5 mm(f)
1 Hz – 26,5 GHz Rango de Frecuencia
110 MHz Ancho de Banda de Análisis en Tiempo Real
78 dB Rango Dinámico
-161 dBm/Hz (típico) Nivel de Ruido Promedio Mostrado (DANL)
100% para eventos ≥ 3,7 µs Probabilidad de Captura en Tiempo Real
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 1 Hz – 26,5 GHz |
| Ancho de Banda de Análisis en Tiempo Real | 110 MHz |
| Rango Dinámico | 78 dB |
| Nivel de Ruido Promedio Mostrado (DANL) | -161 dBm/Hz (típico) |
| Probabilidad de Captura en Tiempo Real | 100% para eventos ≥ 3,7 µs |
| Tasa de Actualización de Espectro | Hasta 292.000 FFTs por segundo |
| Rango de Entrada de Nivel de Potencia | +30 dBm (máximo) |
| Impedancia de Entrada | 50 Ω |
| Fase de Ruido | -110 dBc/Hz a 10 kHz de separación (típico) |
| Pantalla | Monitor LCD de 15,4 pulgadas de alta resolución |
Tektronix RSA5126B Options:
- RSA5126B - Opt. B25 - 25 MHz Acquisition Bandwidth (no-cost option)
- RSA5126B - Opt. B40 - 40 MHz Acquisition Bandwidth
- RSA5126B - Opt. B85 - 85 MHz Acquisition Bandwidth
- RSA5126B - Opt. B16x - 165 MHz Acquisition Bandwidth
- RSA5126B - Opt. 09 - Enhanced Real Time
- RSA5126B - Opt. 10 - AM/FM/PM Modulation and Audio Measurements
- RSA5126B - Opt. 11 - Phase Noise / Jitter Measurement
- RSA5126B - Opt. 12 - Settling Time (Frequency and Phase)
- RSA5126B - Opt. 14 - Noise Figure and Gain (Internal preamp recommended)
- RSA5126B - Opt. 20 - Pulse Measurements
- RSA5126B - Opt. 21 - General Purpose Modulation Analysis
- RSA5126B - Opt. 22 - Flexible OFDM Analysis
- RSA5126B - Opt. 23 - WLAN 802.11a/b/g/j/p measurement application
- RSA5126B - Opt. 24 - WLAN 802.11n measurement application (requires Opt. 23)
- RSA5126B - Opt. 25 - WLAN 802.11ac measurement application (requires Opt. 24)
- RSA5126B - Opt. 26 - APCO P25 measurement application
- RSA5126B - Opt. MAP - Mapping and signal strength
- RSA5126B - Opt. 51 - Internal Preamp, 1 MHz to 15/26.5 GHz, RSA5115B/5126B only
- RSA5126B - Opt. 53 - Memory Extension, 4 GB Acquisition Memory Total
- RSA5126B - Opt. 56 - Removable 480 GB Storage Drive, incompatible with Opt. 59
- RSA5126B - Opt. 59 - Internal HDD, incompatible with Opt. 56 (no cost option)
- RSA5126B - Opt. 65 - Digital I and Q outputs
- RSA5126B - Opt. 66 - Zero-span analog output
- RSA5126B - Opt. 6566 - Digital I and Q outputs and Zero-span analog output
- RSA5126B - Opt. PFR - Precision Frequency Reference
- RSA5126B - Opt. A0 - North America power plug (115 V, 60 Hz)
- RSA5126B - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- RSA5126B - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- RSA5126B - Opt. A3 - Australia power plug (240 V, 50 Hz)
- RSA5126B - Opt. A4 - North America power plug (240 V, 50 Hz)
- RSA5126B - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- RSA5126B - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- RSA5126B - Opt. A10 - China power plug (50 Hz)
- RSA5126B - Opt. A11 - India power plug (50 Hz)
- RSA5126B - Opt. A12 - Brazil power plug (60 Hz)
- RSA5126B - Opt. A99 - No power cord
- RSA5126B - Opt. L0 - English manual
- RSA5126B - Opt. L5 - Japanese manual
- RSA5126B - Opt. L7 - Simplified Chinese manual
- RSA5126B - Opt. L10 - Russian manual
- RSA5126B - Opt. C3 - Calibration Service 3 Years
- RSA5126B - Opt. C5 - Calibration Service 5 Years
- RSA5126B - Opt. CA1 - Single Calibration or Functional Verification
- RSA5126B - Opt. D1 - Calibration Data Report
- RSA5126B - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- RSA5126B - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- RSA5126B - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- RSA5126B - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- RSA5126B - Opt. R5 - Repair Service 5 Years (including warranty)
| Model | RSA5126B |
|---|

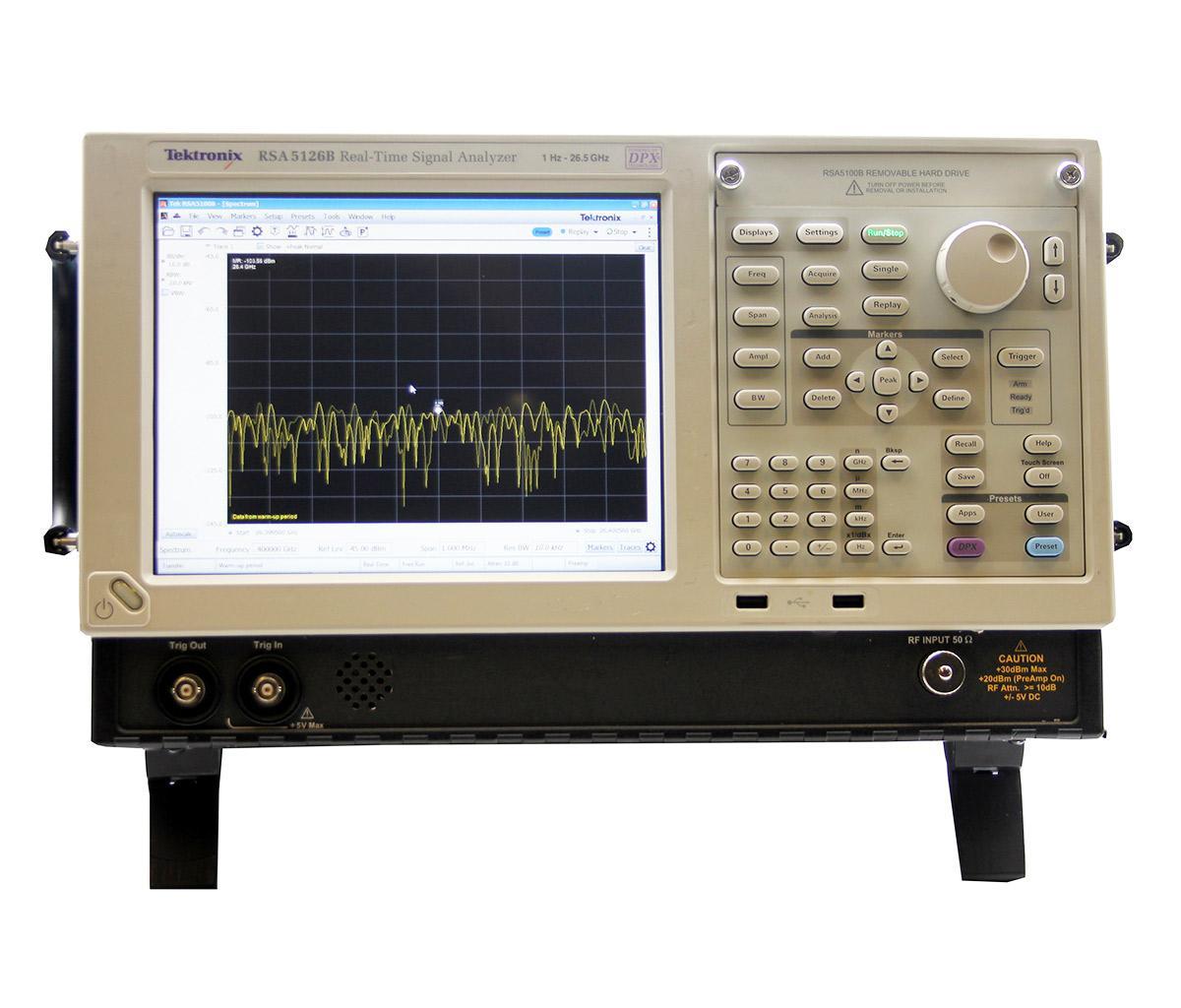

El Analizador de Señal en Tiempo Real Tektronix RSA5126B combina análisis de espectro de alto rendimiento, análisis de señales vectoriales de banda ancha y capacidades únicas de captura en tiempo real. Ofrece un rango dinámico líder con +20 dBm TOI y -151 dBm/Hz DANL a 2 GHz. La pantalla DPX® muestra señales transitorias en vivo.
Adecuado para análisis espectrales exigentes, incluye ACLR, CCDF, AM/FM/PM, ruido de fase y análisis de modulación. La preselec. completa elimina imágenes parásitas.
Testwall puede suministrar el Tektronix RSA5126B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos para reparación o calibración del Tektronix RSA5126B.
