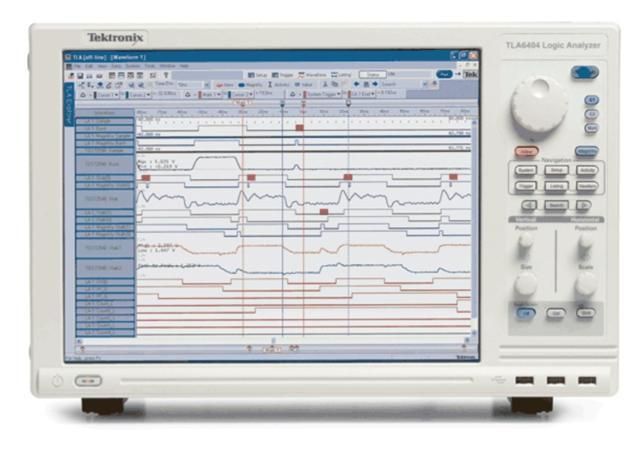

Tektronix TLA6401
| Atributo | Valor |
|---|---|
| Canales lógicos | 136 canales |
| Profundidad de memoria por canal | 128 Mb por canal |
| Frecuencia máxima de muestreo | 2 GHz |
| Umbral de tensión programable | -2,0 V a +5,0 V |
| Resolución del umbral | 50 mV |
| Ancho de banda del canal | 500 MHz |
| Módulos de adquisición compatibles | Módulos TLA7Axx y TLA7Nxx |
| Interfaz del sistema | Windows XP Embedded |
| Opciones de conectividad | USB, LAN (Ethernet), GPIB |
| Factor de forma | Chasis de sobremesa con ranuras para módulos de expansión |
Tektronix TLA6401 Options:
- TLA6401 - 1S - Increase to 4 Mb record length
- TLA6401 - 2S - Increase to 8 Mb record length
- TLA6401 - 3S - Increase to 16 Mb record length
- TLA6401 - 4S - Increase to 32 Mb record length
- TLA6401 - 5S - Increase to 64 Mb record length
- TLA6401 - 1T - Increase state speed to 667 MHz
- TLA6401 - AM - Add full analog mux control
- TLA6401 - 18 - Add touch screen
- TLA6401 - 1C - Add GPIB-iView™ external oscilloscope cable kit
- TLA6401 - 2C - Add USB-iView™ external oscilloscope cable kit
- TLA6401 - PO - Add accessory pouch
- TLA6401 - A0 - North America power plug (115 V, 60 Hz)
- TLA6401 - A1 - Universal Euro power plug (220 V, 50 Hz)
- TLA6401 - A2 - United Kingdom power plug (240 V, 50 Hz)
- TLA6401 - A3 - Australia power plug (240 V, 50 Hz)
- TLA6401 - A4 - North America power plug (240 V, 50 Hz)
- TLA6401 - A5 - Switzerland power plug (220 V, 50 Hz)
- TLA6401 - A6 - Japan power plug (100 V, 50/60 Hz)
- TLA6401 - A10 - China power plug (50 Hz)
- TLA6401 - A11 - India power plug (50 Hz)
- TLA6401 - A12 - Brazil power plug (60 Hz)
- TLA6401 - A99 - No power cord
- TLA6401 - L0 - English manual
- TLA6401 - L5 - Japanese manual
- TLA6401 - L10 - Russian manual
- TLA6401 - L99 - No manual
- TLA6401 - C3 - Calibration Service 3 Years
- TLA6401 - C5 - Calibration Service 5 Years
- TLA6401 - D1 - Calibration Data Report
- TLA6401 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- TLA6401 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- TLA6401 - R3 - Repair Service 3 Years (including warranty)
- TLA6401 - R3DW - Repair Service Coverage 3 Years (includes product warranty period). 3-year period starts at time of instrument purchase
- TLA6401 - R5 - Repair Service 5 Years (including warranty)
- TLA6401 - R5DW - Repair Service Coverage 5 Years (includes product warranty period). 5-year period starts at time of instrument purchase
| Model | TLA6401 |
|---|
El Tektronix TLA6401 es un analizador lógico de 34 canales de alto rendimiento para depuración avanzada de sistemas digitales. Con resolución de adquisición MagniVu™ de 40 ps, velocidad de estado de 667 MHz y tasas de datos de 1333 Mb/s, permite capturar relaciones temporales precisas. Pantalla de 15'' con opción táctil y hasta 64 Mb de memoria para análisis eficaces.
El disparo y las mediciones por arrastrar y soltar simplifican las evaluaciones complejas, mientras que herramientas avanzadas como detección de fallos, iCapture e iView mejoran la integridad de señal.
Testwall puede suministrar el Tektronix TLA6401 usado, completamente probado. Con soporte experto y entrega mundial, Testwall ofrece instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos si necesita calibración o reparación del Tektronix TLA6401.
