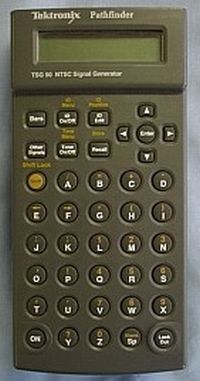

Tektronix TSG90
| Atributo | Valor |
|---|---|
| Formato de señal de salida | NTSC/PAL |
| Número de salidas de vídeo | 9 salidas |
| Tipo de señal generada | Señales de prueba de vídeo analógico en componentes |
| Frecuencia de referencia | Sincronización externa o interna |
| Niveles de salida | 1 V pico a pico sobre 75 Ω |
| Formatos de componentes soportados | YPbPr, RGB |
| Patrones de prueba disponibles | Barras de color, escala de grises, multiburst y otros patrones estándar |
| Interfaz de control | Control remoto GPIB (IEEE-488) |
| Alimentación eléctrica | 100-240 V CA, 50/60 Hz |
| Dimensiones del chasis | Factor de forma de media unidad de rack (1U) |
| Model | TSG90 |
|---|
El generador de señales de TV Tektronix TSG90 Pathfinder ofrece 16 señales de prueba NTSC, 13 frecuencias de audio seleccionables (50 Hz a 20 kHz), barrido de audio y salidas estéreo con tres configuraciones de amplitud: 0 dBu, +4 dBu o +8 dBu.
Incluye capacidad de identificación de caracteres, almacenando hasta ocho mensajes de dos líneas de 16 caracteres cada una, insertables en la señal de video o mostrados en secuencia dentro del área segura de la imagen o en el intervalo vertical.
Testwall puede suministrar el generador de señales de TV Tektronix TSG90 Pathfinder usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Tektronix TSG90 Pathfinder TV Signal Generator.
