Tektronix

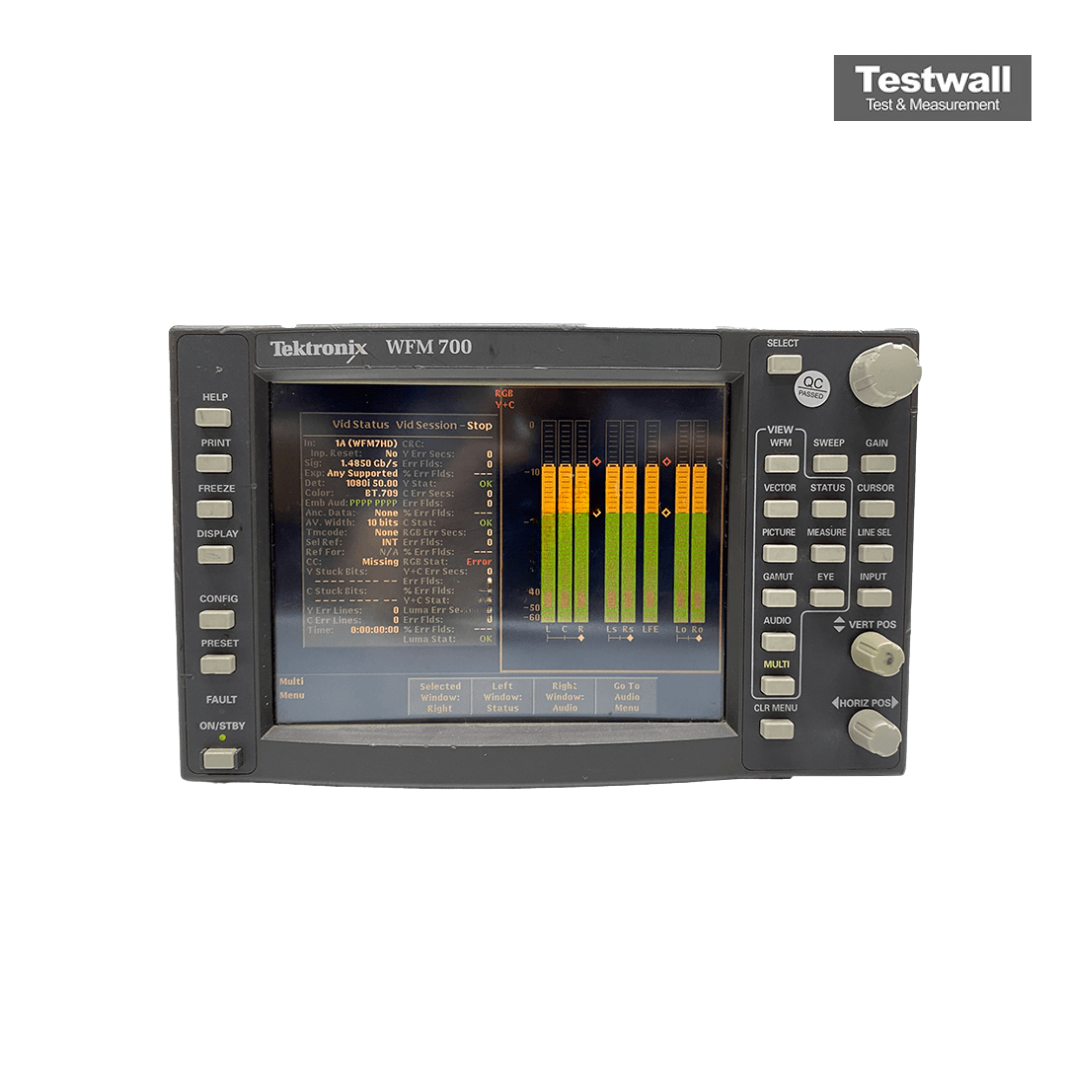

Tektronix WFM700A
HD-Capable Waveform Monitor
SD, HD, dual link HD (1080p) Formatos de señal compatibles
SMPTE 259M, SMPTE 292M, SMPTE 372M, ITU-R BT.601, ITU-R BT.709 Estándares de vídeo
Hasta 1,5 Gbps (HD) y hasta 3 Gbps (dual link) Ancho de banda de vídeo
Pantalla LCD a color de 6,5 pulgadas Pantalla
Forma de onda, vectorscopio, parade, superposición, audio, gamut Modos de visualización
| Atributo | Valor |
|---|---|
| Formatos de señal compatibles | SD, HD, dual link HD (1080p) |
| Estándares de vídeo | SMPTE 259M, SMPTE 292M, SMPTE 372M, ITU-R BT.601, ITU-R BT.709 |
| Ancho de banda de vídeo | Hasta 1,5 Gbps (HD) y hasta 3 Gbps (dual link) |
| Pantalla | Pantalla LCD a color de 6,5 pulgadas |
| Modos de visualización | Forma de onda, vectorscopio, parade, superposición, audio, gamut |
| Monitorización de audio | Audio embebido AES/EBU, hasta 16 canales de audio digital |
| Monitorización de gamut | Alarmas de gamut Diamond, Split Diamond y Arrowhead para control de niveles compuestos y de componentes |
| Interfaz de red | Puerto Ethernet 10/100Base-T para control remoto y actualizaciones de firmware |
| Opciones de montaje | Diseño modular compatible con bastidor de 2U, uso en sobremesa y montaje en rack |
| Alimentación eléctrica | 100–240 V CA, 50/60 Hz, consumo aproximado de 60 W |
Tektronix WFM700A Options:
- WFM700A - 2HD - Serial digital monitoring module for SMPTE 292M
- WFM700A - 2A - Serial digital monitoring module for ITU-R BT.601 and SMPTE 292M
- WFM700A - 2M - Serial digital measurement module for ITU-R BT.601 and SMPTE 292M
- WFM700A - DG - AES/EBU digital audio monitoring module
- WFM700A - A0 - North America power
- WFM700A - A1 - Universal EURO power
- WFM700A - A2 - United Kingdom power
- WFM700A - A3 - Australia power
- WFM700A - A5 - Switzerland power
- WFM700A - A6 - Japan power
- WFM700A - AC - China power
- WFM700A - 01 - Portable cabinet
- WFM700A - 02 - Dual rackmount
- WFM700A - C3 - Calibration Service 3 Years
- WFM700A - D1 - Calibration Data Report
- WFM700A - D3 - Calibration Data Report 3 Years (with Option C3)
- WFM700A - R3 - Repair Service 3 Years
- WFM700A - L0 - English user manual
- WFM700A - L5 - Japanese user manual
- WFM700A - L9 - Korean user manual
| Model | WFM700A |
|---|
El Tektronix WFM700A es un monitor de forma de onda y vectorscopio multifuncional que admite señales SD-SDI y HD-SDI hasta 1,5 GHz. Con entradas SDI dobles y componentes analógicos, se adapta fácilmente a entornos de postproducción y transmisión. Modos: forma de onda, vector, imagen y audio.
Optimizado para la conformidad de video, ofrece monitoreo de audio/timecode, control remoto SNMP/SCPI y diseño portátil.
Testwall puede suministrar el Tektronix WFM700A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos fiables de alto rendimiento. Contáctenos para calibración o reparación del Tektronix WFM700A.
