Tektronix
Tektronix WFM7100
HD-capable, performance monitor
SD, HD, 3 Gb/s SDI Formatos de señal compatibles
4 entradas SDI independientes Número de entradas SDI
Pantalla LCD a color de 8,4 pulgadas Pantalla
Forma de onda, vectorscopio, parade, superposición y audio Modos de visualización
Soporte para audio embebido AES/EBU y analógico Monitorización de audio
| Atributo | Valor |
|---|---|
| Formatos de señal compatibles | SD, HD, 3 Gb/s SDI |
| Número de entradas SDI | 4 entradas SDI independientes |
| Pantalla | Pantalla LCD a color de 8,4 pulgadas |
| Modos de visualización | Forma de onda, vectorscopio, parade, superposición y audio |
| Monitorización de audio | Soporte para audio embebido AES/EBU y analógico |
| Cumplimiento de estándares | SMPTE 259M, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.709 |
| Opciones de conectividad | Ethernet, USB, salida de referencia, entrada de referencia genlock |
| Monitorización de contenido de subtítulos | Compatible con subtítulos CEA 608/708 y teletext |
| Alimentación eléctrica | 100-240 V CA, 50/60 Hz |
| Factor de forma | Montaje en bastidor de 2U, medio rack |
Tektronix WFM7100 Options:
- WFM7100 - CPS - Composite Analog Monitoring; 2 Composite Analog Inputs
- WFM7100 - SD - Standard Definition Monitoring; 2 SD SDI Inputs
- WFM7100 - HD - High Definition Monitoring
- WFM7100 - DS - Audio Monitoring for AES/EBU formats (embedded and AES/EBU inputs)
- WFM7100 - AD - DS capabilities plus Analog Audio Monitoring
- WFM7100 - DD - AD capabilities plus Monitoring for Dolby Digital (AC-3) decode
- WFM7100 - DDE - DD capabilities plus Dolby E decode monitoring
- WFM7100 - EYE - Eye pattern and basic jitter measurement
- WFM7100 - PHY - EYE capabilities plus advanced physical layer measurements; jitter waveform and automated eye measurements
- WFM7100 - DAT - Data analysis capabilities
- WFM7100 - A0 - North America power cord
- WFM7100 - A1 - Universal Euro power cord
- WFM7100 - A2 - United Kingdom power cord
- WFM7100 - A3 - Australia power cord
- WFM7100 - A4 - 240 V, North America power cord
- WFM7100 - A5 - Switzerland power cord
- WFM7100 - A6 - Japan power cord
- WFM7100 - A10 - China power cord
- WFM7100 - A99 - No power cord or AC adapter
- WFM7100 - L0 - English manual
- WFM7100 - L5 - Japanese manual
- WFM7100 - L7 - Simplified Chinese manual
- WFM7100 - CA1 - Single Calibration
- WFM7100 - C3 - Calibration Service 3 Years
- WFM7100 - C5 - Calibration Service 5 Years
- WFM7100 - D1 - Calibration Data Report
- WFM7100 - D3 - Calibration Data Report 3 years (with Option C3)
- WFM7100 - D5 - Calibration Data Report 5 years (with Option C5)
- WFM7100 - R3 - Repair Service 3 years (including warranty)
- WFM7100 - R5 - Repair Service 5 years (including warranty)
- WFM7100 - NRC - No portable or rack cabinet
- WFM7100 - 01 - Portable cabinet
- WFM7100 - 02 - Dual rack cabinet (same as WFM7F05 option NN)
- WFM7100 - 05 - Dual rack cabinet (same as WFM7F05 option ON)
- WFM7100 - 06 - Filler panel for dual rack cabinet
- WFM7100 - 07 - Drawer for dual rack cabinet
- WFM7100 - 62 - Analog audio breakout cable
| Model | WFM7100 |
|---|

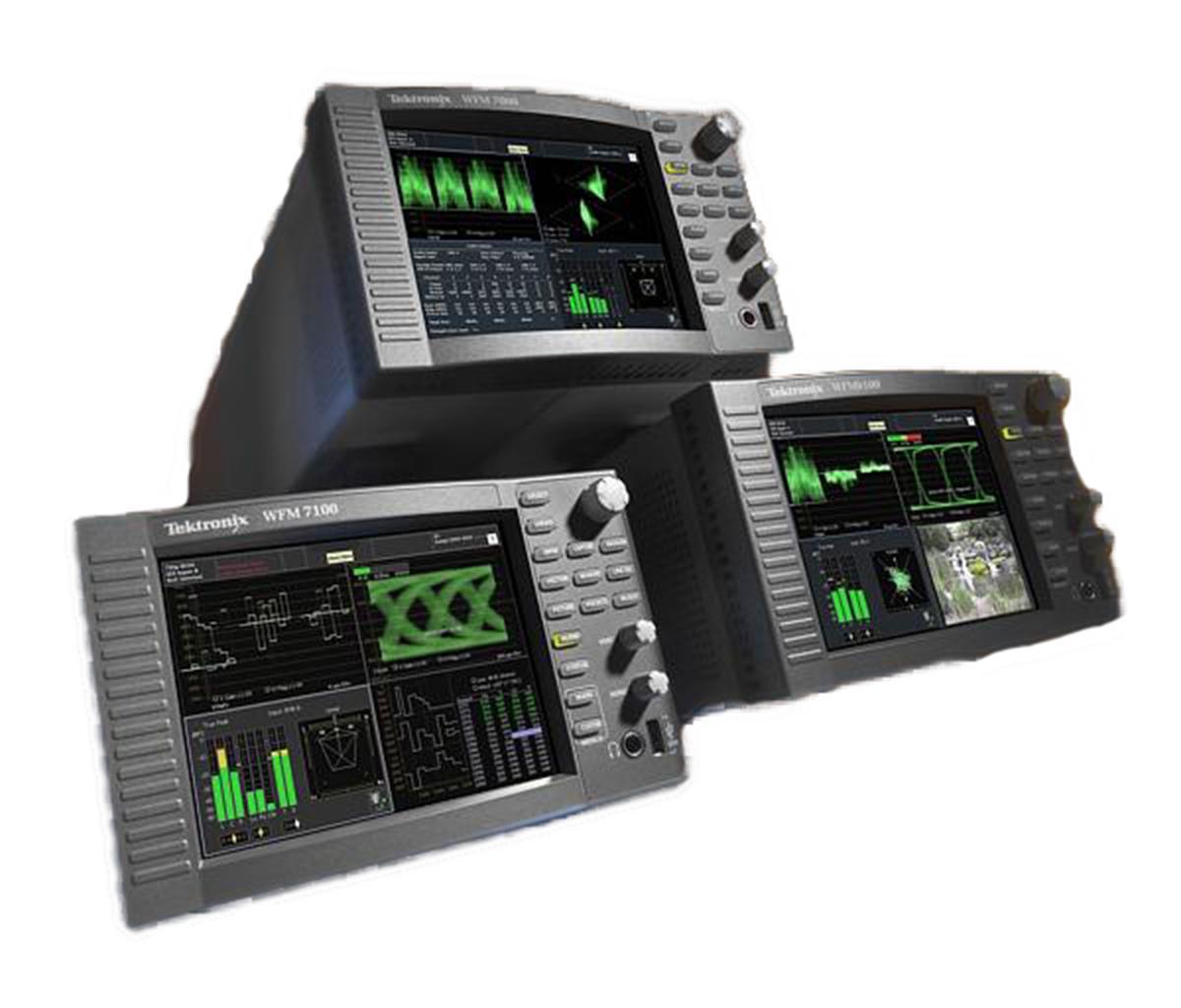

El Tektronix WFM7100 es un monitor de forma de onda de nivel profesional para video SD y HD, que ofrece análisis preciso a través de SD-SDI, HD-SDI y entrada compuesta opcional. Soporta audio embebido y AES/EBU, múltiples puertos I/O y sincronización por genlock. Pantalla LCD con soporte USB.
Diseñado para profesionales de video, el WFM7100 permite verificación de gama, sincronización labial y monitoreo de volumen, ideal para producción y difusión.

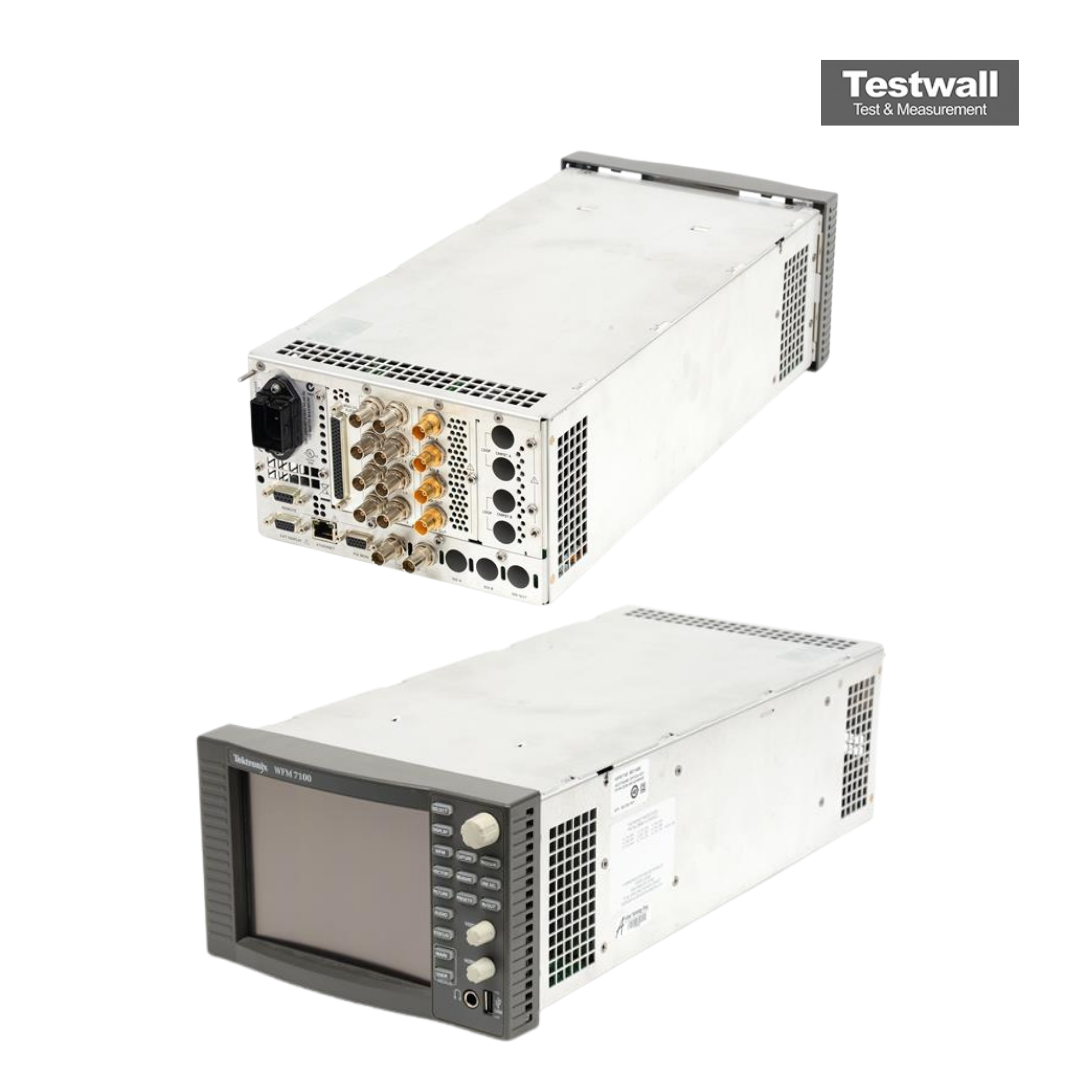

Testwall puede suministrar el Tektronix WFM7100 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio. Contáctanos para calibración o reparación del Tektronix WFM7100.
