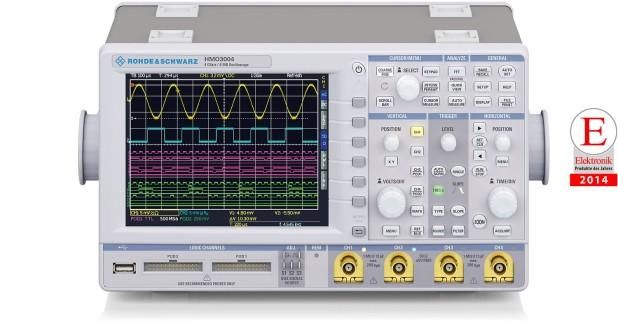

Rohde & Schwarz HMO3054 Mixed Signal Oscilloscope - 4 channels, 500 MHz
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de canaux analogiques | 4 |
| Canaux numériques (MSO) | 16 canaux logiques |
| Taux d'échantillonnage | 4 Géch/s (temps réel) |
| Profondeur mémoire | 4 Mpts (standard), jusqu'à 16 Mpts (optionnel) |
| Résolution verticale | 8 bits |
| Taux de mise à jour de la forme d'onde | 1 000 000 de formes d'onde par seconde |
| Écran | Écran couleur TFT LCD 6,5 pouces (WVGA 800 × 480 pixels) |
| Interfaces | USB, LAN (Ethernet), port imprimante, sortie VGA |
| Protocoles de décodage série | I²C, SPI, UART/RS-232, CAN, LIN (via options) |
Rohde & Schwarz HMO3054 Mixed Signal Oscilloscope - 4 channels, 500 MHz Options:
- HMO3054 - HV452 - Bandwidth upgrade 400MHz to 500MHz (2-channel models)
- HMO3054 - HV454 - Bandwidth upgrade 400MHz to 500MHz (4-channel models)
- HMO3054 - HV342 - Bandwidth upgrade 300MHz to 400MHz (2-channel models)
- HMO3054 - HV344 - Bandwidth upgrade 300MHz to 400MHz (4-channel models)
- HMO3054 - HV352 - Bandwidth upgrade 300MHz to 500MHz (2-channel models)
- HMO3054 - HV354 - Bandwidth upgrade 300MHz to 500MHz (4-channel models)
- HMO3054 - R&S®HOO10 - I²C, SPI, UART/RS-232 analysis on analog and digital channels
- HMO3054 - R&S®HV110 - I²C, SPI, UART/RS-232 analysis on analog and digital channels (voucher)
- HMO3054 - R&S®HOO11 - I²C, SPI, UART/RS-232 analysis on all analog channels
- HMO3054 - R&S®HV111 - I²C, SPI, UART/RS-232 analysis on all analog channels (voucher)
- HMO3054 - R&S®HOO12 - CAN and LIN analysis on analog and digital channels
- HMO3054 - R&S®HV112 - CAN and LIN analysis on analog and digital channels (voucher)
- HMO3054 - R&S®HOO14 - Segmented memory (up to 1000 segments, 200,000 Wfm/s)
- HMO3054 - R&S®HV114 - Segmented memory upgrade voucher
| Model | HMO3054 |
|---|
Le Rohde and Schwarz HMO3054 Oscilloscope Mixte offre une solution à 4 canaux et 500 MHz avec un taux d’échantillonnage en temps réel de 4 GSa/s et un convertisseur A/N à faible bruit. Il dispose de 8 Mpoints de mémoire, d’un zoom jusqu’à 200 000:1 et d’une profondeur de mémoire réglable, y compris la mémoire segmentée avec l’option HOO14. La fonctionnalité MSO est incluse en standard avec des sondes logiques, et il prend en charge les modes de déclenchement avancés, le décodage série accéléré matériellement et l’analyse FFT jusqu’à 64 kpoints.
Cet oscilloscope permet une analyse précise avec 28 paramètres de mesure automatiques, un compteur matériel à six chiffres, des tests de conformité et une recherche automatique d’événements définis par l’utilisateur. Sensibilité verticale jusqu’à 1 mV/div.
Testwall peut fournir l’oscilloscope mixte Rohde and Schwarz HMO3054 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Rohde and Schwarz HMO3054 Oscilloscope Mixte.
