Rohde & Schwarz NRV-Z15
| Attribut | Valeur |
|---|---|
| Plage de fréquences | 10 MHz à 18 GHz |
| Plage de puissance | -67 dBm à +20 dBm |
| Connecteur RF | N femelle 50 Ω |
| Impédance | 50 Ω |
| Incertitude de mesure | ± 0,9 dB (typique) |
| Facteur SWR (VSWR) | ≤ 1,15 (jusqu'à 12,4 GHz), ≤ 1,25 (jusqu'à 18 GHz) |
| Compatibilité | Rohde & Schwarz NRV, NRVS, NRVD |
| Type de détecteur | Détecteur de puissance thermique (diode) |
| Température de fonctionnement | 0 °C à +55 °C |
| Longueur du câble | 0,9 m |
Rohde & Schwarz NRV-Z15 Options:
- NRV-Z15 - 1081.2305.02 - 20 mW, 50 Ω, 40 GHz (standard 1.3 m cable)
- NRV-Z1 - 0828.3018.02 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 18 GHz
- NRV-Z1 - 0828.3018.03 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 18 GHz, with 5 m cable
- NRV-Z3 - 0828.3418.02 - High-Sensitivity Diode Sensor, 13 mW, 75 Ω, 2.5 GHz
- NRV-Z3 - 0828.3418.03 - High-Sensitivity Diode Sensor, 13 mW, 75 Ω, 2.5 GHz, with 5 m cable
- NRV-Z4 - 0828.3618.02 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 6 GHz
- NRV-Z4 - 0828.3618.03 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 6 GHz, with 5 m cable
- NRV-Z6 - 0828.5010.03 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 26.5 GHz
- NRV-Z2 - 0828.3218.02 - Medium-Sensitivity Diode Sensor, 500 mW, 50 Ω, 18 GHz
- NRV-Z2 - 0828.3218.03 - Medium-Sensitivity Diode Sensor, 500 mW, 50 Ω, 18 GHz, with 5 m cable
- NRV-Z5 - 0828.3818.02 - Medium-Sensitivity Diode Sensor, 500 mW, 50 Ω, 6 GHz
- NRV-Z5 - 0828.3818.03 - Medium-Sensitivity Diode Sensor, 500 mW, 50 Ω, 6 GHz, with 5 m cable
- NRV-Z51 - 0857.9004.02 - Thermal Power Sensor, 100 mW, 50 Ω, 18 GHz
- NRV-Z51 - 0857.9004.04 - Thermal Power Sensor, 100 mW, 50 Ω, 18 GHz, with 3 m cable, thermally insulated
- NRV-Z52 - 0857.9204.02 - Thermal Power Sensor, 100 mW, 50 Ω, 26.5 GHz
- NRV-Z53 - 0858.0500.02 - Thermal Power Sensor, 10 W, 50 Ω, 18 GHz
- NRV-Z54 - 0858.0800.02 - Thermal Power Sensor, 30 W, 50 Ω, 18 GHz
- NRV-Z55 - 1081.2005.02 - Thermal Power Sensor, 100 mW, 50 Ω, 40 GHz
- NRV-Z31 - 0857.9604.02 - Peak Power Sensor, 20 mW, 50 Ω, 6 GHz – Standard model (Model .02)
- NRV-Z31 - 0857.9604.03 - Peak Power Sensor, 20 mW, 50 Ω, 6 GHz – High-speed model (Model .03)
- NRV-Z31 - 0857.9604.04 - Peak Power Sensor, 20 mW, 50 Ω, 6 GHz – TDMA model (Model .04)
- NRV-Z32 - 1031.6807.04 - Peak Power Sensor, 2 W, 50 Ω, 6 GHz – TDMA model (Model .04)
- NRV-Z32 - 1031.6807.05 - Peak Power Sensor, 2 W, 50 Ω, 6 GHz – Universal model (Model .05)
- NRV-Z33 - 1031.6507.03 - Peak Power Sensor, 20 W, 50 Ω, 6 GHz – High-speed model (Model .03)
- NRV-Z33 - 1031.6507.04 - Peak Power Sensor, 20 W, 50 Ω, 6 GHz – TDMA model (Model .04)
- NRVC - 1109.0500.02 - Calibration Kit for Power Sensors, 1 µW to 100 mW, DC to 18 GHz
- NRVC-B1 - 1109.1007.02 - Verification Set for NRVC
- NRVC-B2 - 1109.1207.02 - Accessory Set for Linearity Measurements
| Model | NRV-Z15 |
|---|

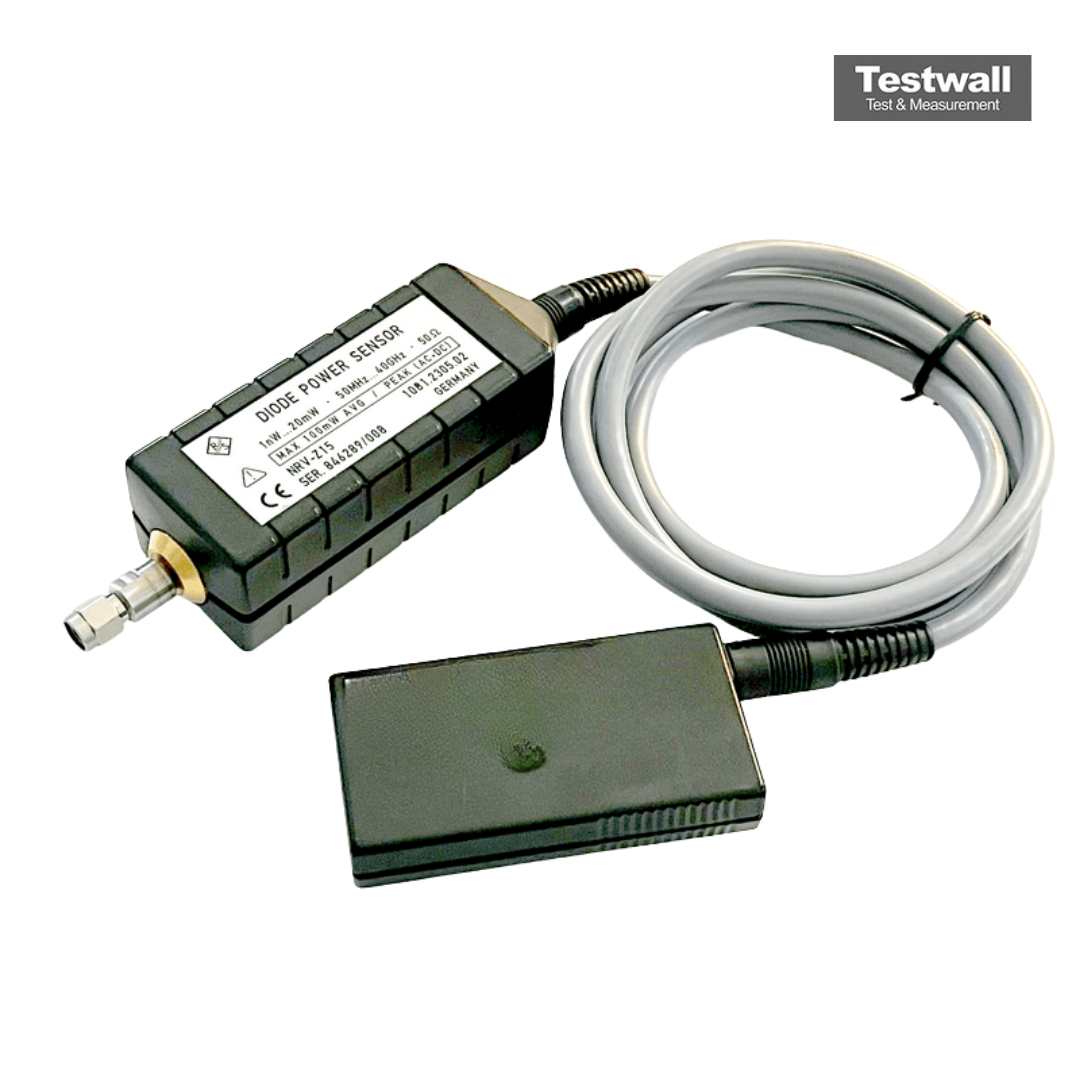

Le Rohde & Schwarz NRV-Z15 est un capteur de puissance à diode haute sensibilité couvrant une plage de fréquence de 50 MHz à 40 GHz et une plage de puissance de 400 pW à 20 mW. Doté d’un connecteur mâle K (2,92 mm) et d’un câble de 1,3 m, il s’intègre parfaitement aux unités de base R&S telles que NRVS, NRVD, URV35 et URV55.
Parfait pour les tests RF de haute fréquence et de faible puissance, il garantit une précision maximale dans divers scénarios techniques.
Testwall peut fournir le Rohde & Schwarz NRV-Z15 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour les services de calibration ou de réparation du Rohde & Schwarz NRV-Z15.
