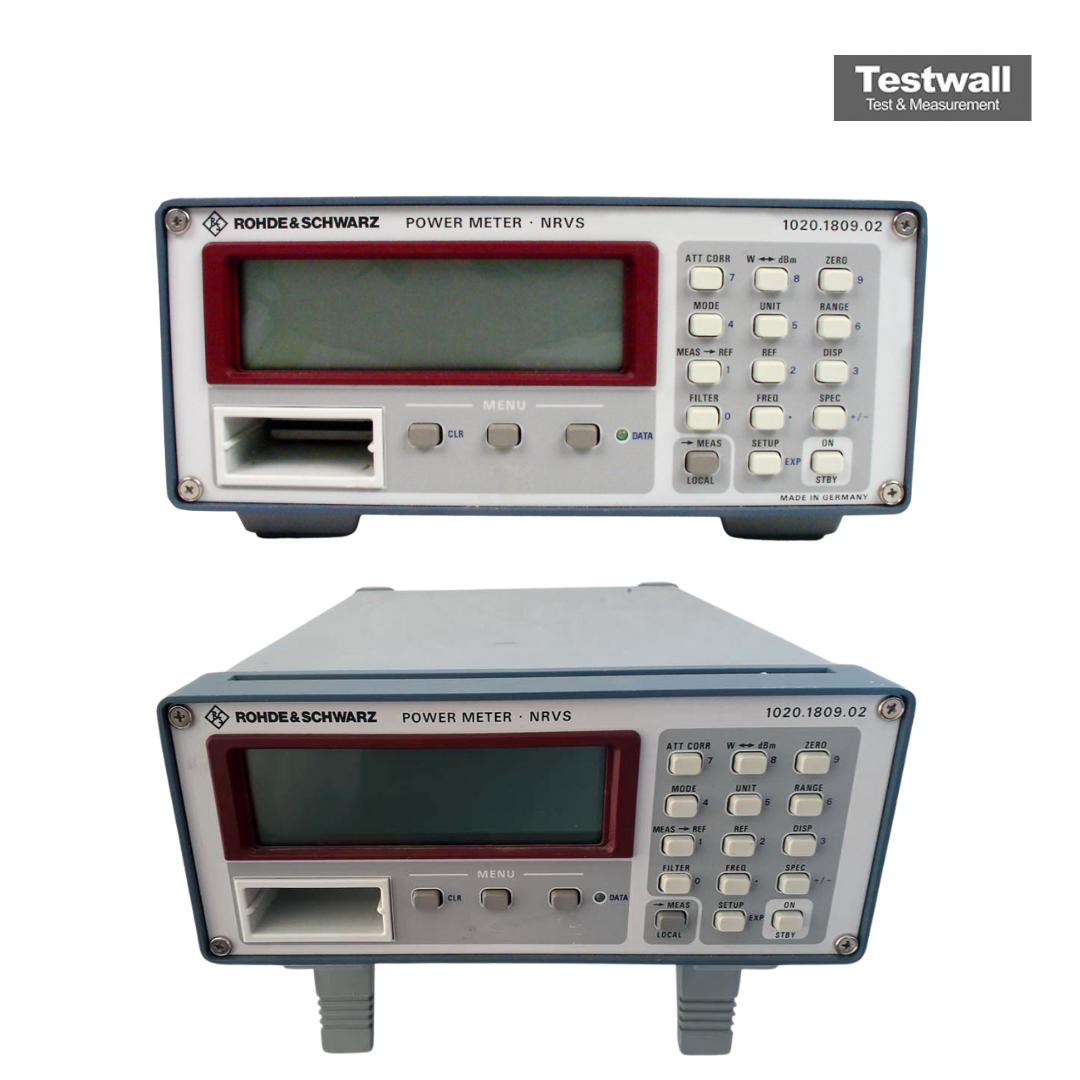

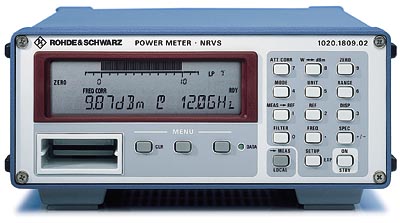

Rohde & Schwarz NRVS
| Attribut | Valeur |
|---|---|
| Voies | 1 |
| Gamme de fréquences | DC à 40 GHz |
| Plage de puissance | 100 pW à 30 W |
| Affichage | LCD, 4½ digits, avec bargraph |
| Dimensions (L × H × P) | 219 × 103 × 350 mm |
| Précision | 0,017 dB (0,4%) + 1 digit à 18 à 28 °C (wattmètre uniquement) |
| Capteurs compatibles | NRV-Z série capteurs, URV5-Z sondes et insertion units |
| Référence de puissance | Opt. NRVS-B1: 50 MHz, 1,00 mW ±0,7%, SWR 1,05 |
| Interfaces | GPIB, analogique sortie BNC, DC control input BNC |
| Poids | 3,2 kg |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| NRV-Z1 | 10 MHz à 18 GHz | 200 pW à 20 mW | diode |
| NRV-Z2 | 10 MHz à 18 GHz | 20 nW à 500 mW | diode, avec atténuateur |
| NRV-Z3 | 1 MHz à 2,5 GHz | 100 pW à 13 mW | diode, 75 Ω |
| NRV-Z4 | 100 kHz à 6 GHz | 100 pW à 20 mW | diode |
| NRV-Z5 | 100 kHz à 6 GHz | 10 nW à 500 mW | diode, avec atténuateur |
| NRV-Z6 | 50 MHz à 26,5 GHz | 400 pW à 20 mW | diode |
| NRV-Z15 | 50 MHz à 40 GHz | 400 pW à 20 mW | diode |
| NRV-Z31 | 30 MHz à 6 GHz | 1 µW à 20 mW | crête (diode) |
| NRV-Z32 | 30 MHz à 6 GHz | 100 µW à 2 W (model .04) ou 4 W (model .05) | crête (diode), avec atténuateur |
| NRV-Z33 | 30 MHz à 6 GHz | 1 mW à 20 W | crête (diode), avec atténuateur |
| NRV-Z51 | DC à 18 GHz | 1 µW à 100 mW | thermocouple |
| NRV-Z52 | DC à 26,5 GHz | 1 µW à 100 mW | thermocouple |
| NRV-Z53 | DC à 18 GHz | 100 µW à 10 W | thermocouple, haute puissance |
| NRV-Z54 | DC à 18 GHz | 300 µW à 30 W | thermocouple, haute puissance |
| URV5-Z | |||
| URV5-Z1 | |||
| URV5-Z2 | |||
| URV5-Z4 | |||
| URV5-Z7 |
Le Rohde & Schwarz NRVS couvre une plage de puissance de 100 pW jusqu’au kilowatt et des fréquences de DC à 40 GHz selon le capteur. Les têtes de mesure intelligentes avec mémoire d’étalonnage et capteurs de température assurent une précision sans intervention manuelle. Sortie analogique et compatibilité avec les sondes URV5-Z incluses.
Conçu pour des mesures précises, le NRVS est adapté aux applications en laboratoire et en système, avec capteurs thermiques, diodes, sondes de puissance et d’insertion.
Testwall peut fournir le Rohde & Schwarz NRVS d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et un service incomparables. Contactez-nous directement pour la calibration ou la réparation du Rohde & Schwarz NRVS.
