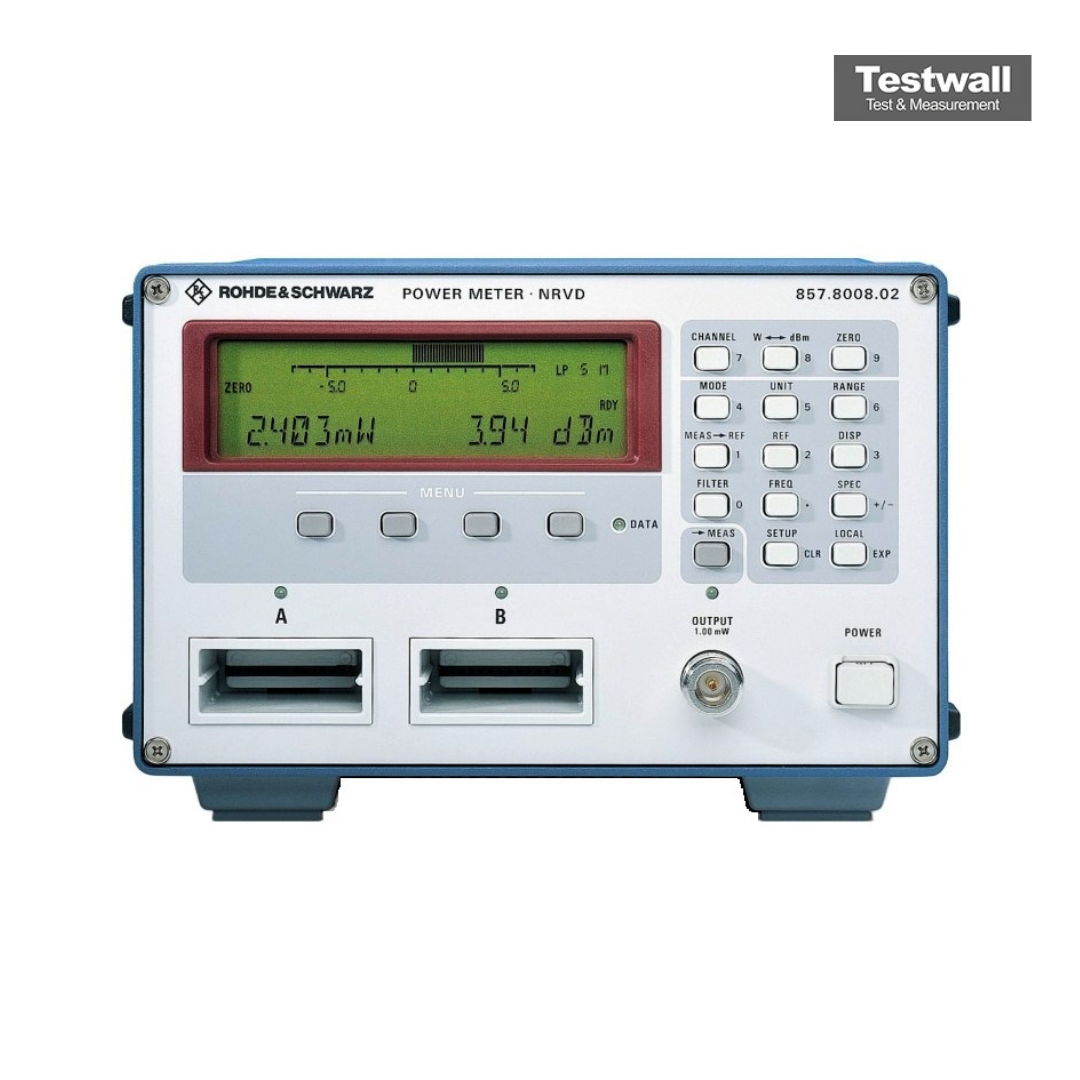

Rohde & Schwarz NRVD
| Attribut | Valeur |
|---|---|
| Voies | 2 |
| Gamme de fréquences | DC à 40 GHz |
| Plage de puissance | 100 pW à 30 W |
| Dimensions (L × H × P) | 219 × 147 × 350 mm |
| Poids | 4,5 kg |
| Précision | 0,013 dB (0,3%) + 1 digit à 18 à 28 °C (wattmètre uniquement) |
| Capteurs compatibles | NRV-Z série capteurs, URV5-Z sondes et insertion units |
| Référence de puissance | 50 MHz, 1,00 mW ±0,7%, interne |
| Affichage | LCD, 5 digits, double écran avec bargraph |
| Interfaces | GPIB; Opt. NRVD-B2: 2 analogique outputs, déclenchement input |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| NRV-Z1 | 10 MHz à 18 GHz | 200 pW à 20 mW | diode |
| NRV-Z2 | 10 MHz à 18 GHz | 20 nW à 500 mW | diode, avec atténuateur |
| NRV-Z3 | 1 MHz à 2,5 GHz | 100 pW à 13 mW | diode, 75 Ω |
| NRV-Z4 | 100 kHz à 6 GHz | 100 pW à 20 mW | diode |
| NRV-Z5 | 100 kHz à 6 GHz | 10 nW à 500 mW | diode, avec atténuateur |
| NRV-Z6 | 50 MHz à 26,5 GHz | 400 pW à 20 mW | diode |
| NRV-Z15 | 50 MHz à 40 GHz | 400 pW à 20 mW | diode |
| NRV-Z31 | 30 MHz à 6 GHz | 1 µW à 20 mW | crête (diode) |
| NRV-Z32 | 30 MHz à 6 GHz | 100 µW à 2 W (model .04) ou 4 W (model .05) | crête (diode), avec atténuateur |
| NRV-Z33 | 30 MHz à 6 GHz | 1 mW à 20 W | crête (diode), avec atténuateur |
| NRV-Z51 | DC à 18 GHz | 1 µW à 100 mW | thermocouple |
| NRV-Z52 | DC à 26,5 GHz | 1 µW à 100 mW | thermocouple |
| NRV-Z53 | DC à 18 GHz | 100 µW à 10 W | thermocouple, haute puissance |
| NRV-Z54 | DC à 18 GHz | 300 µW à 30 W | thermocouple, haute puissance |
| URV5-Z | |||
| URV5-Z1 | |||
| URV5-Z2 | |||
| URV5-Z4 | |||
| URV5-Z7 |
Rohde & Schwarz NRVD Options:
- NRVD - B2 - I/O Option: two analog outputs, DC frequency input, trigger input, ready output for extended automation and sweep testing
Le Rohde & Schwarz NRVD est un wattmètre numérique haute performance à 2 canaux, couvrant des mesures de DC à 40 GHz et des puissances de 100 pW à 30 W selon le capteur utilisé. Il prend en charge les mesures en W, dBm, V, dBV, dBµV, %, et en modes relatifs dB incluant A/B, B/A, A–B, B–A. L’appareil intègre 13 filtres numériques, une mémoire de 20 configurations, et un écran LCD graphique rétroéclairé. Une sortie RF à 50 MHz permet le calibrage des capteurs, et il est programmable via GP-IB.
Parfait pour les mesures RF précises en laboratoire ou sur le terrain, avec des modes flexibles et une capacité de calibrage fiable.
Testwall peut fournir le Rohde & Schwarz NRVD d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter pour tout besoin de calibration ou de réparation du Rohde & Schwarz NRVD.
