Rohde & Schwarz
Rohde & Schwarz NRV-Z6
10 MHz – 18 GHz Plage de fréquences
-35 dBm à +20 dBm Plage de puissance
N femelle 50 Ω Connecteur RF
± 0,9 dB (typique) Incertitude de mesure
10 ms (typique) Temps de réponse
| Attribut | Valeur |
|---|---|
| Plage de fréquences | 10 MHz – 18 GHz |
| Plage de puissance | -35 dBm à +20 dBm |
| Connecteur RF | N femelle 50 Ω |
| Incertitude de mesure | ± 0,9 dB (typique) |
| Temps de réponse | 10 ms (typique) |
| Compatibilité | Wattmètre Rohde & Schwarz NRV, NRVS, NRVD |
| Facteur de calibration | Fourni sur disquette et étiquette |
| Température de fonctionnement | 0 °C à +55 °C |
| Impédance d'entrée | 50 Ω |
| Puissance maximale admissible | +23 dBm (200 mW) |
Rohde & Schwarz NRV-Z6 Options:
- NRV-Z1 - 0828.3018.02 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 18 GHz (1.3 m cable)
- NRV-Z1 - 0828.3018.03 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 18 GHz, with 5 m cable
- NRV-Z3 - 0828.3418.02 - High-Sensitivity Diode Sensor, 13 mW, 75 Ω, 2.5 GHz (1.3 m cable)
- NRV-Z3 - 0828.3418.03 - High-Sensitivity Diode Sensor, 13 mW, 75 Ω, 2.5 GHz, with 5 m cable
- NRV-Z4 - 0828.3618.02 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 6 GHz (1.3 m cable)
- NRV-Z4 - 0828.3618.03 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 6 GHz, with 5 m cable
- NRV-Z6 - 0828.5010.03 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 26.5 GHz
- NRV-Z15 - 1081.2305.02 - High-Sensitivity Diode Sensor, 20 mW, 50 Ω, 40 GHz
- NRV-Z2 - 0828.3218.02 - Medium-Sensitivity Diode Sensor, 500 mW, 50 Ω, 18 GHz (1.3 m cable)
- NRV-Z2 - 0828.3218.03 - Medium-Sensitivity Diode Sensor, 500 mW, 50 Ω, 18 GHz, with 5 m cable
- NRV-Z5 - 0828.3818.02 - Medium-Sensitivity Diode Sensor, 500 mW, 50 Ω, 6 GHz (1.3 m cable)
- NRV-Z5 - 0828.3818.03 - Medium-Sensitivity Diode Sensor, 500 mW, 50 Ω, 6 GHz, with 5 m cable
- NRV-Z51 - 0857.9004.02 - Thermal Power Sensor, 100 mW, 50 Ω, 18 GHz
- NRV-Z51 - 0857.9004.04 - Thermal Power Sensor, 100 mW, 50 Ω, 18 GHz, with 3 m cable, thermally insulated
- NRV-Z52 - 0857.9204.02 - Thermal Power Sensor, 100 mW, 50 Ω, 26.5 GHz
- NRV-Z53 - 0858.0500.02 - Thermal Power Sensor, 10 W, 50 Ω, 18 GHz
- NRV-Z54 - 0858.0800.02 - Thermal Power Sensor, 30 W, 50 Ω, 18 GHz
- NRV-Z55 - 1081.2005.02 - Thermal Power Sensor, 100 mW, 50 Ω, 40 GHz
- NRV-Z31 - 0857.9604.02 - Peak Power Sensor, 20 mW, 50 Ω, 6 GHz – Standard model (Model .02)
- NRV-Z31 - 0857.9604.03 - Peak Power Sensor, 20 mW, 50 Ω, 6 GHz – High-speed model (Model .03)
- NRV-Z31 - 0857.9604.04 - Peak Power Sensor, 20 mW, 50 Ω, 6 GHz – TDMA model (Model .04)
- NRV-Z32 - 1031.6807.04 - Peak Power Sensor, 2 W, 50 Ω, 6 GHz – TDMA model (Model .04)
- NRV-Z32 - 1031.6807.05 - Peak Power Sensor, 2 W, 50 Ω, 6 GHz – Universal model (Model .05)
- NRV-Z33 - 1031.6507.03 - Peak Power Sensor, 20 W, 50 Ω, 6 GHz – High-speed model (Model .03)
- NRV-Z33 - 1031.6507.04 - Peak Power Sensor, 20 W, 50 Ω, 6 GHz – TDMA model (Model .04)
- NRVC - 1109.0500.02 - Calibration Kit for Power Sensors, 1 µW to 100 mW, DC to 18 GHz
- NRVC-B1 - 1109.1007.02 - Verification Set for NRVC
- NRVC-B2 - 1109.1207.02 - Accessory Set for Linearity Measurements
| Model | NRV-Z6 |
|---|

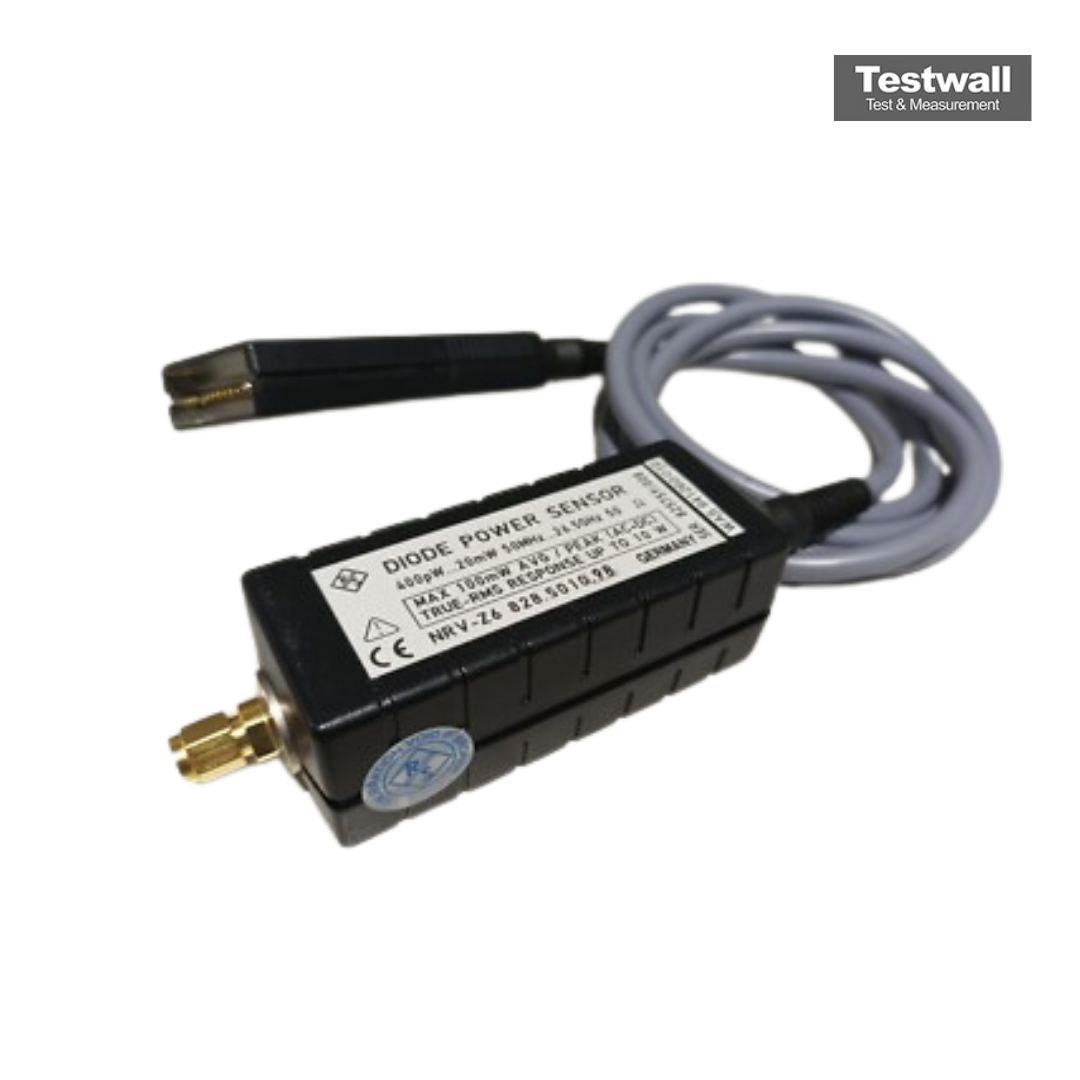

Le Rohde & Schwarz NRV-Z6 est un capteur de puissance de haute précision pour les applications RF et micro-ondes. Il fonctionne de 50 MHz à 26,5 GHz avec des niveaux de puissance de 400 pW à 20 mW. Doté d'une impédance de 50 Ohm et d'un connecteur mâle PC 3,5 mm, il assure des mesures précises. Câble de 1,3 m inclus.
Idéal en laboratoire et sur le terrain, le NRV-Z6 permet des mesures RF fiables sur une large gamme de fréquences.
Testwall peut fournir le Rohde & Schwarz NRV-Z6 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Veuillez nous contacter si vous avez besoin de calibration ou de réparation du Rohde & Schwarz NRV-Z6.
