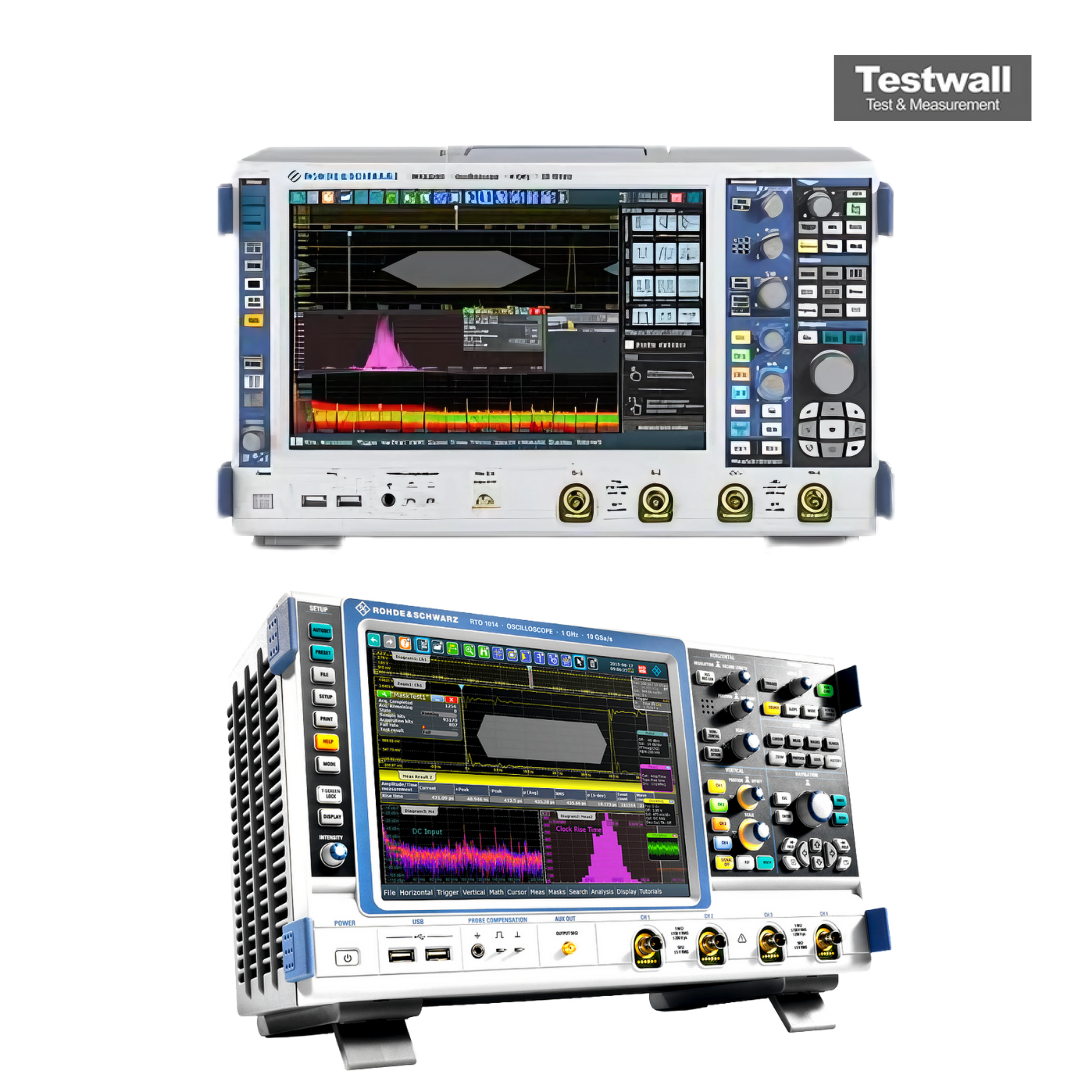

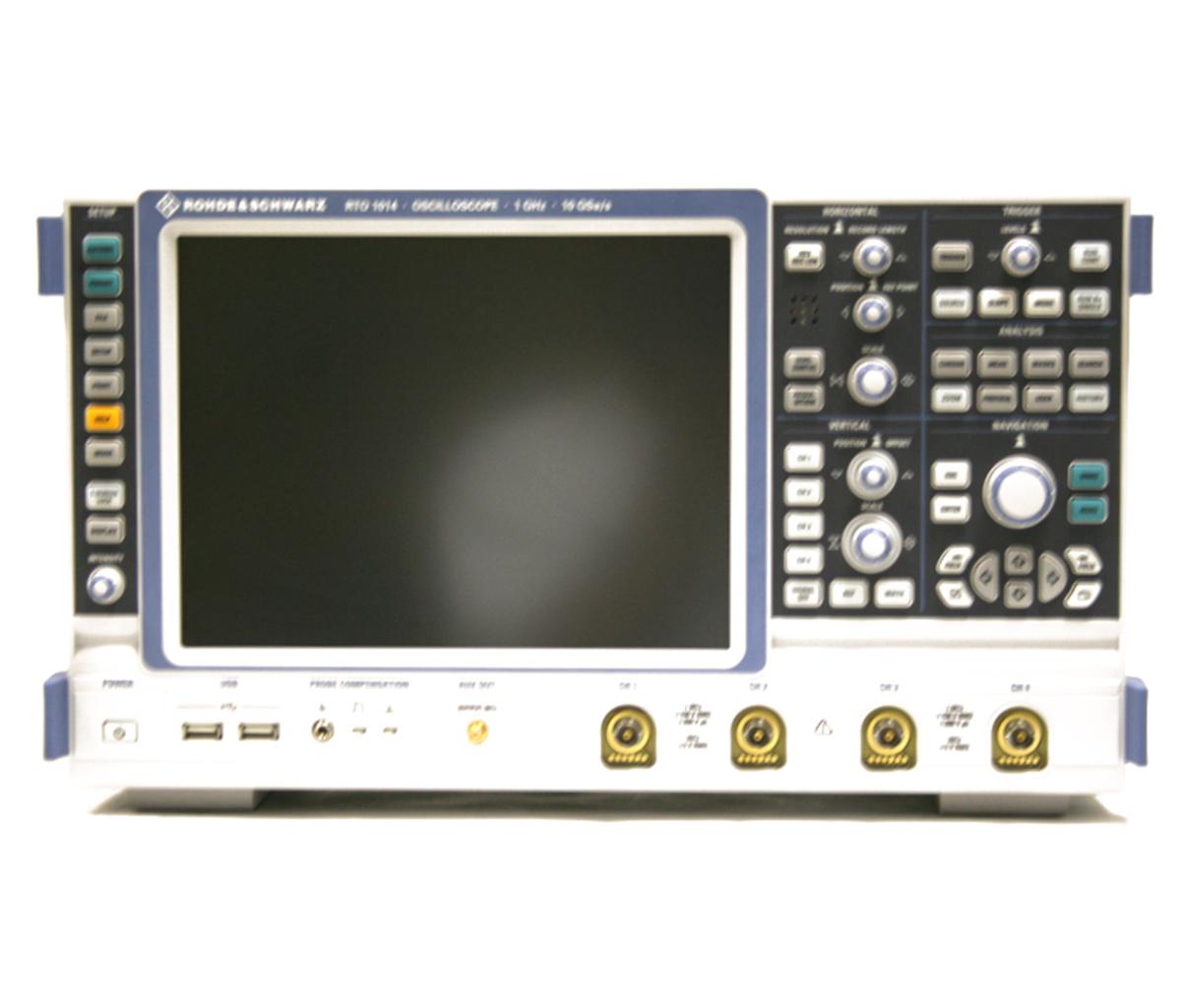

Rohde & Schwarz RTO1014
| Attribut | Valeur |
|---|---|
| Largeur de bande passante | 1 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 5 Géch/s |
| Mémoire d'acquisition | 20 Méch par voie |
| Résolution verticale | 8 bits (jusqu'à 16 bits en mode haute résolution) |
| Fréquence de mise à jour des formes d'onde | jusqu'à 1 000 000 formes d'onde par seconde |
| Taille de l'écran | 10,4 pouces (écran tactile capacitif) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 25 ps/div à 10 000 s/div |
| Interface et connectivité | USB, LAN (LXI), GPIB (en option) |
Rohde & Schwarz RTO1014 Options:
- RTO1014 - R&S RTO-B1 - MSO, additional 16 logic channels
- RTO1014 - R&S RTO-B4 - OCXO 10 MHz precision reference frequency with reference input and output connectors
- RTO1014 - R&S RTO-B10 - Additional GPIB Interface
- RTO1014 - R&S RTO-B19 - Additional removable hard disk (replacement hard disk, incl. firmware)
- RTO1014 - R&S RTO-B101 - Memory Upgrade, 50 Msample per channel
- RTO1014 - R&S RTO-B102 - Memory Upgrade, 100 Msample per channel
- RTO1014 - R&S RTO-B203 - Upgrade of RTO1012/4 oscilloscopes to 2 GHz bandwidth incl. calibration
- RTO1014 - R&S RTO-B204 - Upgrade of RTO1014 oscilloscope to 4 GHz bandwidth incl. calibration
- RTO1014 - R&S RTO-K1 - I²C/SPI Decoding
- RTO1014 - R&S RTO-K2 - UART/RS-232 Decoding
- RTO1014 - R&S RTO-K3 - CAN/LIN Triggering and Decoding
- RTO1014 - R&S RTO-K4 - FlexRay™ Triggering and Decoding
- RTO1014 - R&S RTO-K5 - I²S Triggering and Decoding
- RTO1014 - R&S RTO-K11 - I/Q Software Interface
- RTO1014 - R&S RTO-K12 - Basic Jitter Analysis
- RTO1014 - R&S RTO-K13 - Realtime Clock Data Recovery
| Model | RTO1014 |
|---|
Le Rohde & Schwarz RTO1014 est un oscilloscope numérique haute performance avec 4 canaux à 1 GHz, un taux d’échantillonnage de 10 Gs/s par canal et un temps de montée de 300 ps. Il offre une acquisition maximale de 1 000 000 formes d'onde/s et une sensibilité d'entrée de 50 Ω 1 mV/div. Sa mémoire standard est de 20/80 Ms/s, extensible à 100/400 Ms/s, avec un grand écran tactile couleur LCD TFT.
Avec une base de temps de 25 ps/div à 50 s/div et des connectivités LAN, 4 ports USB, GP-IB en option et trigger externe, cet oscilloscope convient aux analyses de signaux exigeantes.
Testwall peut fournir l’oscilloscope Rohde & Schwarz RTO1014 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et un service inégalés. Contactez-nous pour toute demande de calibration ou de réparation du Rohde & Schwarz RTO1014.
