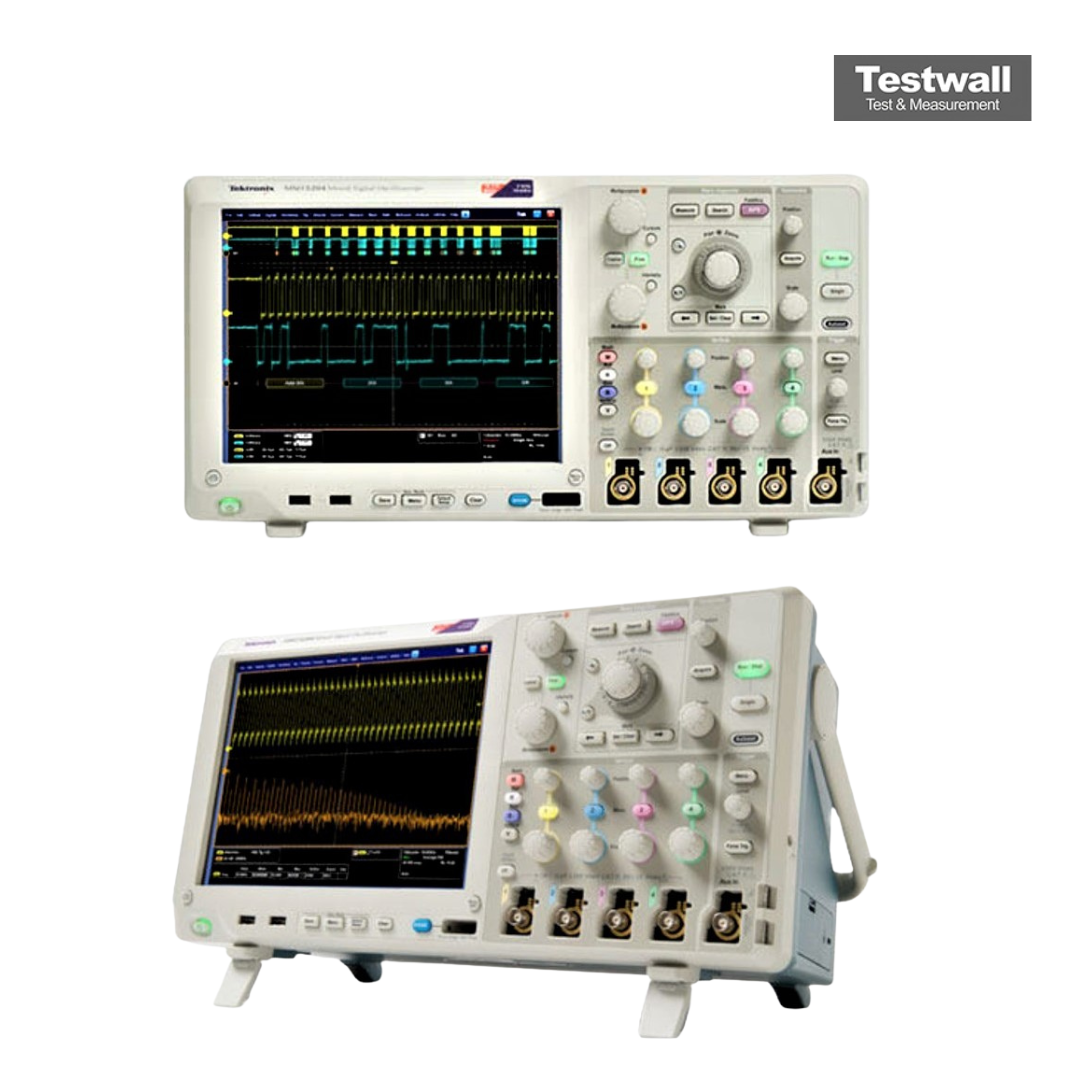

Tektronix
Tektronix MSO5104B
Mixed Signal Oscilloscope, 1 GHz 4 + 16 ch., 10 GS/s
1 GHz Bande passante
4 Nombre de voies analogiques
16 Nombre de voies numériques
5 GS/s Taux d'échantillonnage
125 M points Longueur d'enregistrement
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies analogiques | 4 |
| Nombre de voies numériques | 16 |
| Taux d'échantillonnage | 5 GS/s |
| Longueur d'enregistrement | 125 M points |
| Résolution verticale | 8 bits |
| Taille de l'écran | 10,4 pouces (écran couleur LCD) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Fréquence d'acquisition maximale | jusqu'à 50 000 formes d'ondes par seconde |
| Interface de connectivité | USB, LAN (LXI), GPIB (en option) |
Tektronix MSO5104B Options:
- MSO5104B - Opt. 5RL - Record Length: 125 M max, 50 M/Ch
- MSO5104B - Opt. 10RL - Record Length: 250 M max, 125 M/Ch
- MSO5104B - Opt. BRR - BroadR-Reach Compliance Testing (Requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- MSO5104B - Opt. DDRA - DDR Memory bus analysis (Requires Opt. DJA) (Available on 1 GHz and 2 GHz models only)
- MSO5104B - Opt. DJA - Jitter and Eye Analysis Tools – Advanced (DPOJET)
- MSO5104B - Opt. DJAN - DPOJET Noise, jitter, and eye analysis tools (Requires Opt. DJA)
- MSO5104B - Opt. ET3 - Ethernet compliance test (Requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- MSO5104B - Opt. MOST - MOST Essentials – Electrical compliance and debug test solution for MOST50 and MOST150 (Requires Opt. DJA)
- MSO5104B - Opt. MTM - Mask testing
- MSO5104B - Opt. PWR - Power measurement and analysis
- MSO5104B - Opt. SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO5104B - Opt. SR-AUTO - Automotive serial triggering and analysis (CAN/LIN/FlexRay)
- MSO5104B - Opt. SR-COMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- MSO5104B - Opt. SR-DPHY - MIPI D-PHY serial analysis
- MSO5104B - Opt. SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO5104B - Opt. SR-ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO5104B - Opt. SR-USB - USB 2.0 serial triggering and analysis (LS, FS, HS)
- MSO5104B - Opt. SVA - AM/FM/PM Audio Signal Analysis (Requires Opt. SVE)
- MSO5104B - Opt. SVE - SignalVu Essentials – Vector signal analysis software
- MSO5104B - Opt. SVM - SignalVu General Purpose Modulation Analysis (Requires Opt. SVE)
- MSO5104B - Opt. SVP - SignalVu Advanced Signal Analysis including pulse measurements (Requires Opt. SVE)
- MSO5104B - Opt. SVT - SignalVu Frequency and Phase Settling Time Measurements (Requires Opt. SVE)
- MSO5104B - Opt. SV26 - SignalVu APCO P25 measurements (Requires Opt. SVE)
- MSO5104B - Opt. USB2 - USB 2.0 Automated Compliance Test Application (Requires TDSUSBF USB Test Fixture)
- MSO5104B - Opt. USBPWR - Automated compliance test solution for USB power adapters
- MSO5104B - Opt. PS2 - Power Solution Bundle: DPOPWR, THDP0200, TCP0030A, 067-1686-xx Deskew fixture
- MSO5104B - Opt. PS3 - Power Solution Bundle: DPOPWR, TMDP0200, TCP0020, 067-1686-xx Deskew fixture
- MSO5104B - Opt. C3 - Calibration Service 3 Years
- MSO5104B - Opt. C5 - Calibration Service 5 Years
- MSO5104B - Opt. D1 - Calibration Data Report
- MSO5104B - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- MSO5104B - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- MSO5104B - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MSO5104B - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MSO5104B - Opt. R3 - Repair Service 3 Years (including warranty)
- MSO5104B - Opt. R5 - Repair Service 5 Years (including warranty)
- MSO5104B - Opt. A0 - North America power plug (115 V, 60 Hz)
- MSO5104B - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO5104B - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO5104B - Opt. A3 - Australia power plug (240 V, 50 Hz)
- MSO5104B - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- MSO5104B - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- MSO5104B - Opt. A10 - China power plug (50 Hz)
- MSO5104B - Opt. A11 - India power plug (50 Hz)
- MSO5104B - Opt. A12 - Brazil power plug (60 Hz)
- MSO5104B - Opt. A99 - No power cord
- MSO5104B - Opt. L0 - English manual
- MSO5104B - Opt. L1 - French manual
- MSO5104B - Opt. L3 - German manual
- MSO5104B - Opt. L5 - Japanese manual
- MSO5104B - Opt. L7 - Simplified Chinese manual
- MSO5104B - Opt. L8 - Traditional Chinese manual
- MSO5104B - Opt. L9 - Korean manual
- MSO5104B - Opt. L10 - Russian manual
| Model | MSO5104B |
|---|
Le Tektronix MSO5104B est un oscilloscope mixte offrant 1 GHz de bande passante et un échantillonnage de 10 GS/s sur 4 canaux analogiques et 16 numériques. Doté de 250 Mpoints de mémoire, commandes Wave Inspector® et FastAcq™ >250 000 wfms/s. Les sondes TPP1000 (1 GHz, 3,9 pF) assurent une mesure précise.
Mémoire segmentée, acquisition MagniVu™ jusqu’à 16,5 GS/s et décodage de protocoles série. Analyses de jitter, DDR et diagrammes de l’œil disponibles en option.
Testwall peut fournir le Tektronix MSO5104B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin de calibration ou de réparation du Tektronix MSO5104B.
