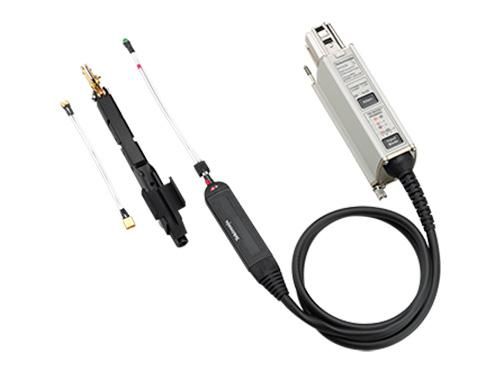

Tektronix P7625 TriMode Probe, 25 GHz Bandwidth
TriMode? Probe, 25 GHz Bandwidth
25 GHz Bande passante
TriMode (différentiel, commun et à extrémité unique) Mode de sonde
100 Ω différentiel / 50 Ω à extrémité unique Impédance d'entrée
±8 V (différentiel), ±4 V (à extrémité unique) Tension maximale d'entrée
14 ps (typique) Temps de montée
| Attribut | Valeur |
|---|---|
| Bande passante | 25 GHz |
| Mode de sonde | TriMode (différentiel, commun et à extrémité unique) |
| Impédance d'entrée | 100 Ω différentiel / 50 Ω à extrémité unique |
| Tension maximale d'entrée | ±8 V (différentiel), ±4 V (à extrémité unique) |
| Temps de montée | 14 ps (typique) |
| Rapport d'atténuation | 10:1 |
| Capacité d'entrée | 0,15 pF (typique) |
| Tension de décalage DC | ±12 V |
| Compatibilité oscilloscope | Oscilloscopes Tektronix série DPO/MSO70000 et DSA70000 |
| Longueur du câble | 1,2 m |
Tektronix P7625 TriMode Probe, 25 GHz Bandwidth Options:
- P7625 - C3 - Calibration Service 3 Years
- P7625 - C5 - Calibration Service 5 Years
- P7625 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- P7625 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- P7625 - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- P7625 - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- P7625 - R3 - Repair Service 3 Years (including warranty)
- P7625 - R3DW - Repair Service Coverage 3 Years (includes product warranty period). 3-year period starts at time of instrument purchase
- P7625 - R5 - Repair Service 5 Years (including warranty)
- P7625 - R5DW - Repair Service Coverage 5 Years (includes product warranty period). 5-year period starts at time of instrument purchase
| Model | P7625 |
|---|
La Tektronix P7625 est une sonde différentielle TriMode™ de 25 GHz à faible bruit et large plage dynamique (0,25X–20X), permettant des mesures précises en mode différentiel, asymétrique et commun. Elle prend en charge la reconnaissance des pointes, les filtres S-paramètre, et se connecte via TekConnect® aux oscilloscopes MSO/DPO70000DX et DPO/DSA70000D.
Parfaite pour HDMI, MIPI M-PHY, PCIe, SATA, Fibre Channel – amplificateur distant, adaptateurs coaxiaux (2,92mm/SMP), et pointes à souder TriMode inclus.
Testwall peut fournir la Tektronix P7625 d'occasion, entièrement testée. Avec support expert et livraison mondiale, Testwall garantit une instrumentation fiable. Contactez-nous pour réparation ou calibration de la Tektronix P7625.
