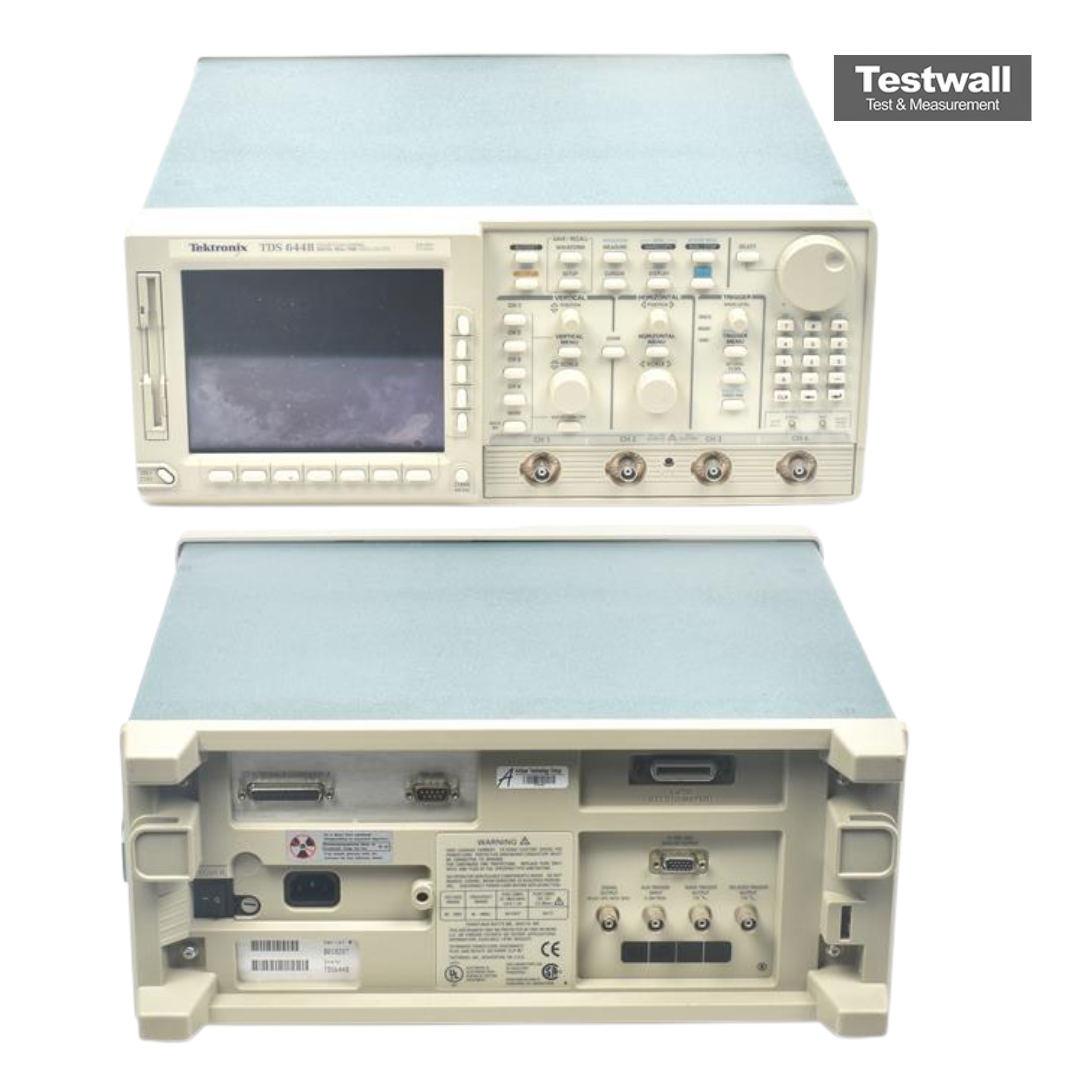

Tektronix TDS644B
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage | 2 GS/s en temps réel |
| Longueur d'enregistrement | 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 500 ps/div à 10 s/div |
| Interface de communication | GPIB (IEEE-488), RS-232, Centronics |
| Affichage | Écran couleur LCD 21 cm (8,3 pouces) |
| Alimentation électrique | 100 - 240 V CA, 50/60 Hz |
Tektronix TDS644B Options:
- TDS644B - Opt. 05 - Video Trigger, NTSC, PAL, HDTV, FlexFormat™
- TDS644B - Opt. 1K - Model K420 Instrument Cart
- TDS644B - Opt. 1R - Rackmount Kit
- TDS644B - Opt. 4D - Delete Standard four P6243 FET Probes
- TDS644B - Opt. 24 - Add four P6139A 10X Passive Probes
- TDS644B - Opt. D1 - Calibration Data Report
- TDS644B - Opt. A1 - International Power Plug Option A1
- TDS644B - Opt. A5 - International Power Plug Option A5
- TDS644B - Opt. C3 - Three years of Calibration Services
- TDS644B - Opt. C5 - Five years of Calibration Services
- TDS644B - Opt. D3 - Test Data (requires Opt. C3)
- TDS644B - Opt. D5 - Test Data (requires Opt. C5)
- TDS644B - Opt. R5 - Repair warranty extended to cover five years
| Model | TDS644B |
|---|
Le Tektronix TDS644B est un oscilloscope numérique haute performance avec une bande passante de 500 MHz et un taux d'échantillonnage allant jusqu'à 5 GS/s par canal. Il offre une longueur d'enregistrement standard de 50 K points, extensible à 500 K avec l'option 1M, et fonctionne en configuration 2+2 canaux. Les modes de déclenchement avancés incluent le bord, la logique, l'impulsion, et le déclenchement vidéo en option avec NTSC, SECAM, PAL, HDTV et FlexFormat.
Idéal pour une utilisation sur banc ou portable, le TDS644B propose des modes d'acquisition variés comme l'échantillonnage, l'enveloppe, la moyenne, haute résolution, détection de pic et InstaVu. Le zoom à double fenêtre facilite l'analyse des signaux.
Testwall peut fournir le Tektronix TDS644B d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'une calibration ou d'une réparation du Tektronix TDS644B.
