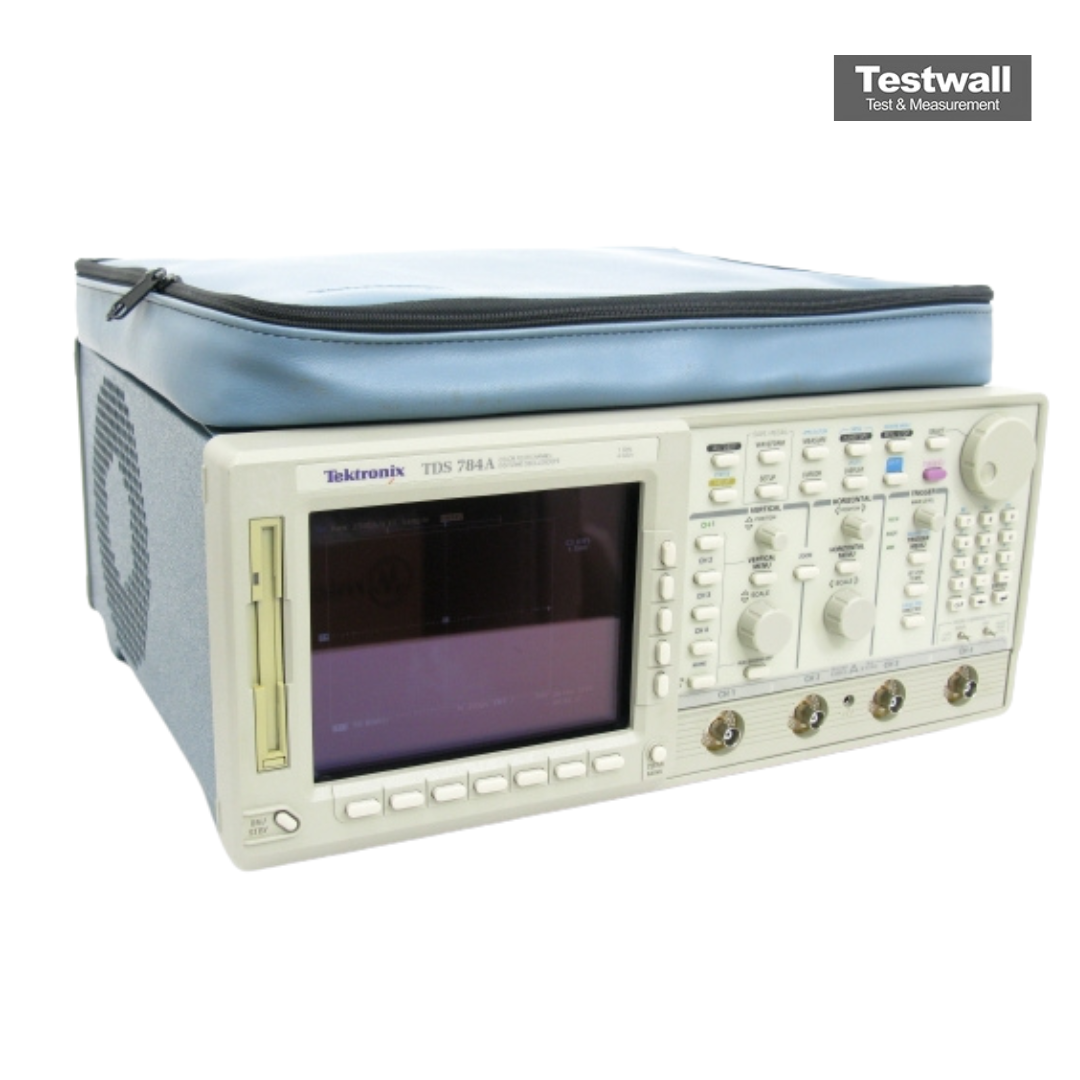

Tektronix TDS784A
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 4 GS/s |
| Résolution verticale | 8 bits |
| Longueur d'enregistrement maximale | 15 000 points |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 200 ps/div à 10 s/div |
| Précision de la base de temps | ±25 ppm |
| Interface d'entrée | Connecteurs BNC, impédance 50 Ω / 1 MΩ |
| Affichage | Écran couleur à tube cathodique (CRT) de 21 cm |
Tektronix TDS784A Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS784A - 05 - Video trigger
- TDS784A - 13 - RS-232 and Centronics interfaces
- TDS784A - 1F - Built-in floppy disk drive
- TDS784A - 1M - Long record length
- TDS784A - 2F - Advanced DSP math
- TDS784A - 1R - Rack mount configuration
- TDS784A - 1K - Instrument cart
Le Tektronix TDS784A est un oscilloscope numérique 1 GHz à 4 canaux avec un taux d’échantillonnage de 4 Gs/s et une longueur d’enregistrement de 50 kpts. Il dispose d’un affichage couleur, du mode InstaVu, d’un déclenchement vidéo HDTV et d’une analyse complexe via FFT, intégration et différenciation. Sa sensibilité verticale va de 1 mV/div à 10 V/div avec une résolution de 8 bits, extensible à 13 bits en mode Hi-Res.
Idéal pour l’analyse de l’intégrité du signal et du timing, il propose 25 mesures automatiques, des déclenchements avancés et des tests de validation de forme d’onde avec sortie VGA externe.
Testwall peut fournir l’oscilloscope Tektronix TDS784A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante, fiable et de qualité. Contactez-nous pour calibration ou réparation du Tektronix TDS784A.
