Keysight (Agilent)

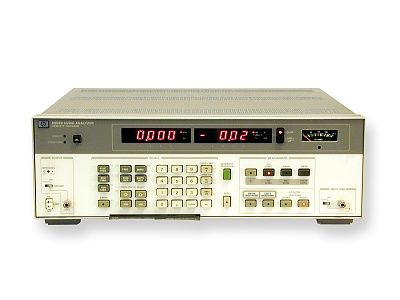

Keysight Technologies 8903A
20Hz-100KHz Audio Analyser
20 Hz a 100 kHz Rango de Frecuencia
100 mV a 300 V RMS Rango de Nivel de Entrada
0,0018% (distorsión mínima medible) Distorsión Armónica Total (THD)
Medición de hasta 100 dB Relación Señal/Ruido (SINAD)
100 kΩ en paralelo con 100 pF Impedancia de Entrada
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 20 Hz a 100 kHz |
| Rango de Nivel de Entrada | 100 mV a 300 V RMS |
| Distorsión Armónica Total (THD) | 0,0018% (distorsión mínima medible) |
| Relación Señal/Ruido (SINAD) | Medición de hasta 100 dB |
| Impedancia de Entrada | 100 kΩ en paralelo con 100 pF |
| Modos de Medición | Nivel AC, distorsión, relación señal/ruido, SINAD y frecuencia |
| Interfaz de Comunicación | HP-IB (IEEE-488) para control remoto |
| Fuente de Alimentación | 100/120/220/240 V AC, 48 a 66 Hz |
| Dimensiones (An x Al x Pr) | 425 mm x 133 mm x 497 mm |
| Peso | 11 kg aproximadamente |
Keysight (Agilent) 8903A Options:
- 8903A - 001 - Option 001 (referenced in Input Impedance/Shunt Capacitance specifications)
- HP 08903-60018 - Digital Test Extender Board - No substitution recommended
- HP 08901-60084 - Extender Board - 44 contacts (2 × 22)
- HP 08901-60085 - Extender Board - 30 contacts (2 × 15)
- HP 4208-0094 - Foam Pad - Conductive polyurethane foam, 12 × 12 × 0.25 inches (nonmagnetic)
| Model | 8903A |
|---|
El analizador de audio Keysight (Agilent) 8903A mide distorsión, SINAD, relación señal-ruido y frecuencia en un rango de 20 Hz a 110 kHz. Con un oscilador incorporado de baja distorsión (<0,003%) y filtros seleccionables (pasa altos de 400 Hz y pasa bajos de 30 kHz/80 kHz), ofrece precisión en el análisis de señales de audio. Mide voltajes de entrada de 0,3 mV a 300 V con un detector RMS real, con lecturas de SINAD y SNR de 0 a 99,99 dB y resolución de 0,01 dB. Un contador de frecuencia interno admite hasta 150 kHz y las salidas traseras permiten trazado X-Y.
Perfectamente adaptado para sistemas ATE con control HP-IB integrado.
Testwall puede suministrar el Keysight (Agilent) 8903A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio incomparables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) 8903A.
