Keysight (Agilent) E8257D
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 MHz a 20 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Velocidad de conmutación | < 11 ms (típ.) |
| Envejecimiento de base de tiempo | 10 MHz, ±3 × 10⁻⁸ por año |
| Interfaces | GPIB, LAN, RS-232 |
| Potencia de salida | -20 a +15 dBm; hasta +28 dBm (según la configuración) |
| Ruido de fase SSB | -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB a 250 kHz a 2 GHz, ±0,8 dB a 2 a 20 GHz (espec.) |
| Armónicos | < -55 dBc a 2 a 20 GHz (espec.) |
| Espurias no armónicas | < -80 dBc a 250 MHz a 1 GHz, > 3 kHz offset (espec.) |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia |
| Conector de salida RF | 3,5 mm macho o tipo N hembra; 2,4 mm macho; 1,85 mm macho (según la configuración) |
| Dimensiones (An × Al × P) | 426 × 178 × 515 mm |
| Peso | < 22 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E8257D-513 | 100 kHz a 13 GHz | Generador de señales analógico |
| E8257D-520 | 100 kHz a 20 GHz | Generador de señales analógico |
| E8257D-521 | 10 MHz a 20 GHz | Generador de señales analógico |
| E8257D-532 | 100 kHz a 31,8 GHz | Generador de señales analógico |
| E8257D-540 | 100 kHz a 40 GHz | Generador de señales analógico |
| E8257D-550 | 100 kHz a 50 GHz | Generador de señales analógico |
| E8257D-567 | 100 kHz a 67 GHz | Generador de señales analógico |
Keysight Technologies E8257D-521 Options:
- E8257D-521 - UNT - AM, FM, phase modulation, and LF output
- E8257D-521 - UNU - Pulse modulation (150 ns minimum pulse width)
- E8257D-521 - UNW - Narrow pulse modulation (20 ns minimum pulse width)
- E8257D-521 - 1E1 - Step attenuator
- E8257D-521 - UNX - Ultra-low phase noise frequency offsets ranging from 1 Hz to 10 kHz
- E8257D-521 - UNY - Enhanced ultra-low phase noise
- E8257D-521 - 1EH - Improved harmonics below 2 GHz
- E8257D-521 - 007 - Analog ramp sweep
- E8257D-521 - 008 - Removable flash memory (8 GB)
- E8257D-521 - HCC - Add input and output of phase reference LO
- E8257D-521 - H1S - Add 1 GHz external frequency reference input and output
- E8257D-521 - 1ED - Type-N (f) RF output connector
- E8257D-521 - 1EM - Moves all front panel connectors to the rear panel
- E8257D-521 - C09 - Moves all front panel connectors to the rear panel except the RF output connector
- E8257D-521 - 1CM - Rackmount flange kit
- E8257D-521 - 1CN - Front handle kit
- E8257D-521 - 1CP - Rackmount kit with front handles
- E8257D-521 - 1CR - Rack slide kit
- E8257D-521 - UK6 - Commercial calibration certificate with test data
- E8257D-521 - A6J - ANSI Z540-1-1994 calibration
- E8257D-521 - AMG - Keysight Cal + Uncertainties + Guardbanding (accredited cal)

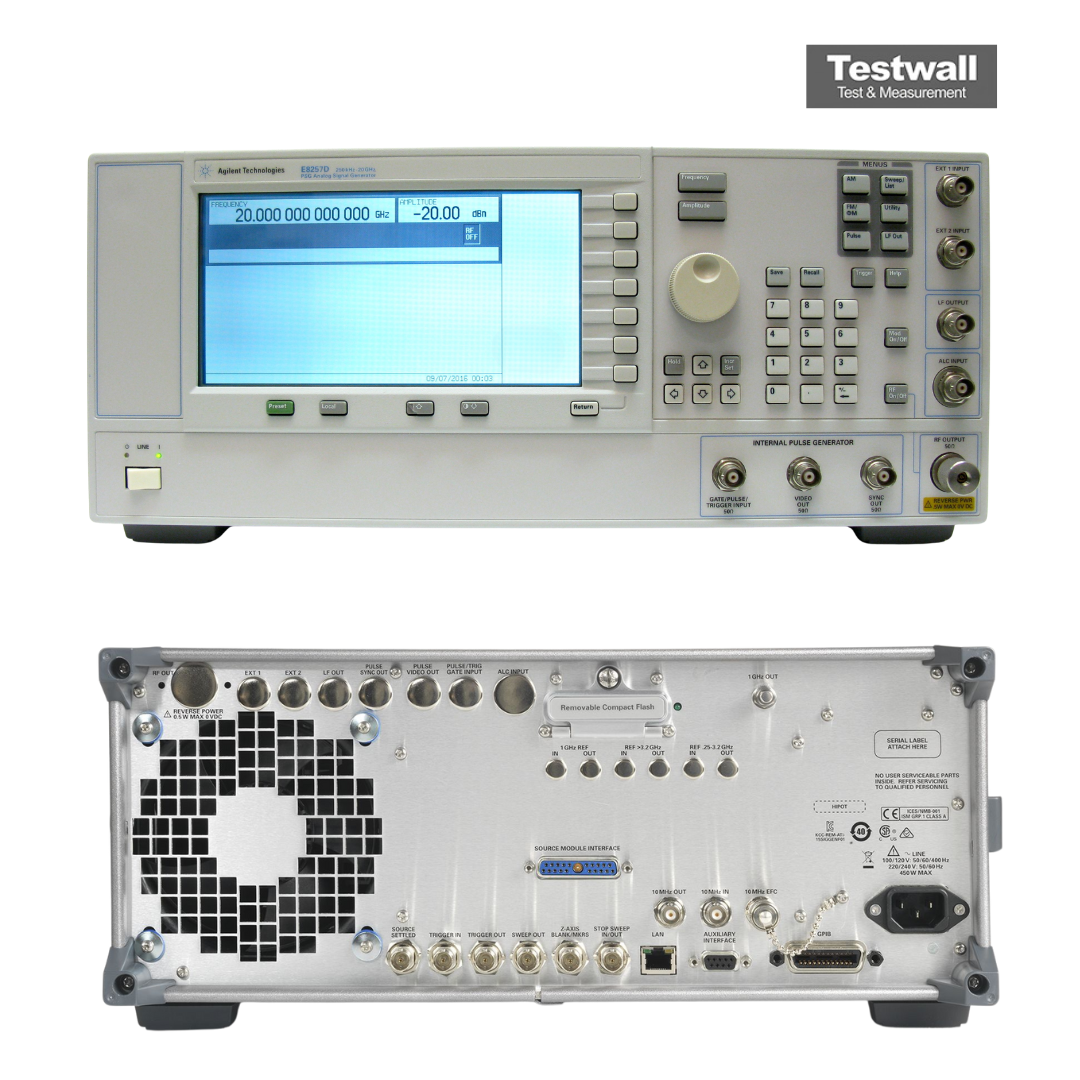

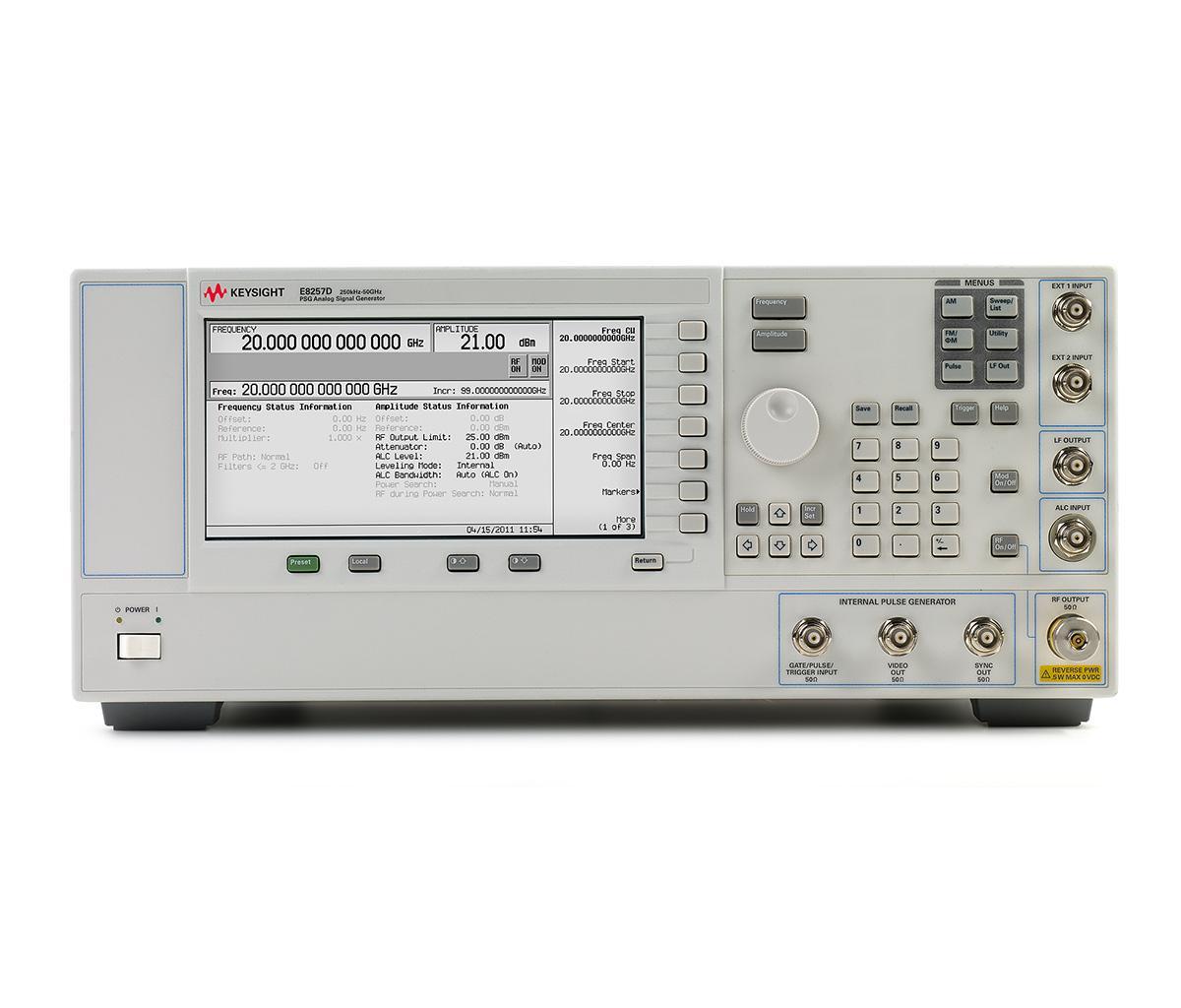

El generador de señales Keysight (Agilent) E8257D-521 proporciona una potencia de salida ultraalta de 10 MHz a 20 GHz, ideal para pruebas DUT de alta potencia y mediciones de bloqueo de receptores. Ofrece hasta +21 dBm a 1 GHz, ruido de fase –143 dBc/Hz a 20 kHz, supresión de armónicos > –55 dBc y tiempo de conmutación < 7 ms. Compatible con AM/FM/PM/Pulso, modos de barrido por pasos y por lista, y mejora UNX opcional para ruido de fase ultra bajo.
Perfecto para calibración de radar y ADC, este modelo garantiza precisión y rendimiento en aplicaciones RF exigentes. Su amplia capacidad de modulación lo hace muy versátil.
Testwall puede suministrar el Keysight (Agilent) E8257D-521 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) E8257D-521.
Opciones y configuraciones
- Rango de frecuencia: 10 MHz a 20 GHz (Opc. 521)
- Potencia de salida: -20 a +15 dBm (Opc. 513/520), +11 dBm (Opc. 532/540), +5 dBm (Opc. 550/567); hasta +21 dBm con Opc. 1EU; hasta +28 dBm (Opc. 521); -135 dBm con Opc. 1E1
- Ruido de fase SSB: -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.); -138 dBc/Hz a 1 GHz, 10 kHz offset con Opc. UNY (espec.)
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNU/UNW)
- Modos de barrido: barrido por pasos, modo lista, barrido en rampa (Opc. 007), barrido de potencia
- Conector de salida RF: 3,5 mm macho o tipo N hembra (Opc. 1ED) (Opc. 513/520/521); 2,4 mm macho (Opc. 532/540/550); 1,85 mm macho (Opc. 567)
