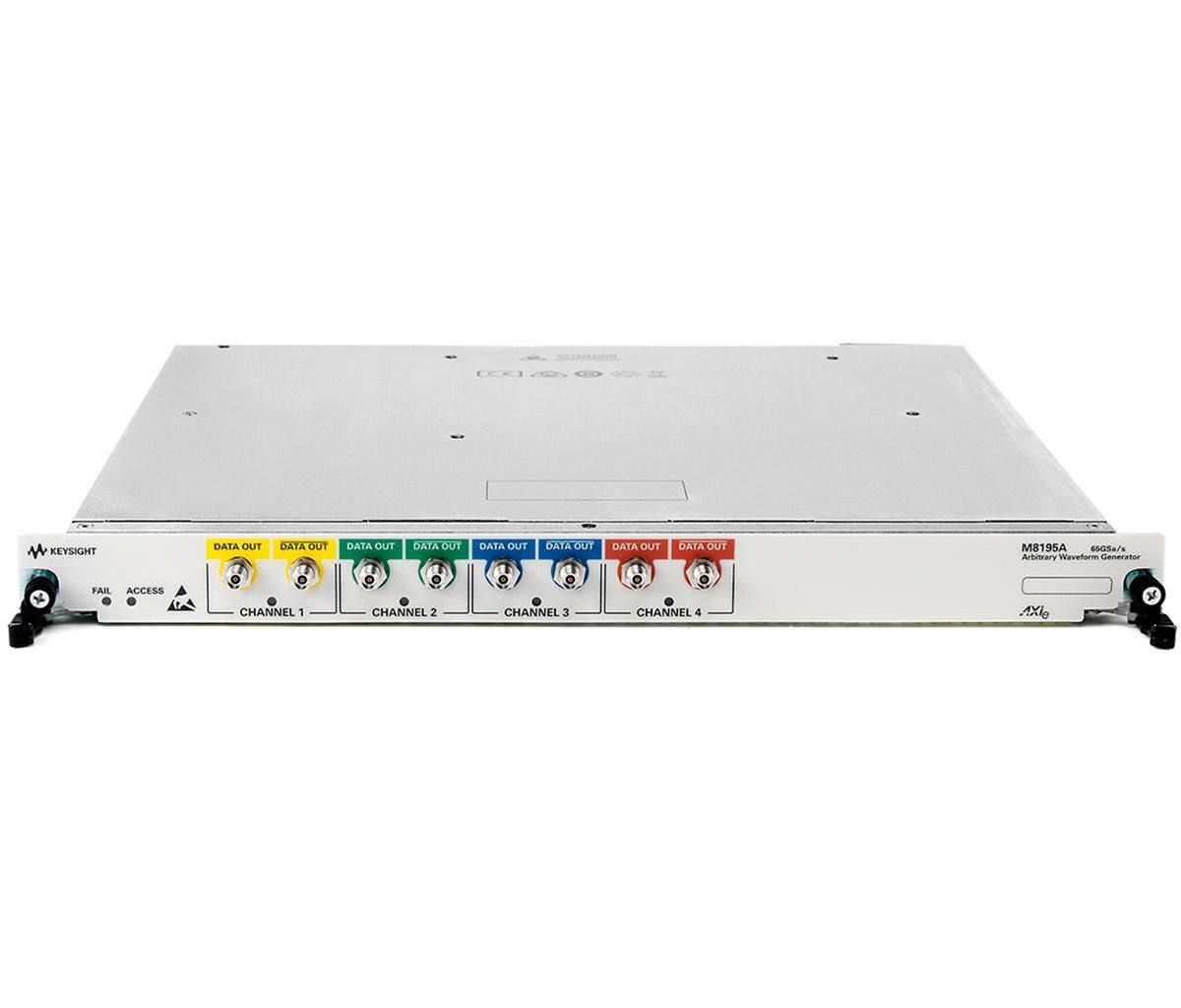

Keysight (Agilent) M8195A
| Atributo | Valor |
|---|---|
| Frecuencia de muestreo | 53,76 a 65 GSa/s |
| Resolución vertical | 8 bit |
| Tiempo de subida/bajada | 18 ps, 20/80% (típ.) |
| Conector de salida | 2,92 mm hembra |
| Interfaces | PCIe, USB, AXIe |
| Canales | 1, 2 o 4 canales |
| Rango de frecuencia | 25 GHz analógico bandwidth (típ.) |
| Amplitud | 75 mVpp a 1,0 Vpp sobre 50 Ω (150 mVpp a 2,0 Vpp diff.) |
| Memoria arbitraria | 1 MSa interno per módulo; 2 GSa extended |
| Distorsión armónica | -45 dBc por debajo de 3 GHz (2nd harmonic) |
| Jitter | 200 fs rms random jitter (típ.) |
| Peso | 3,75 kg |
Keysight Technologies M8195A Options:
- M8195A - 001 - 1 channel, 65 GSa/s, 2 GSa per module
- M8195A - 002 - 2 channel, 65 GSa/s, 2 GSa per module
- M8195A - 004 - 4 channel, 65 GSa/s, 2 GSa per module
- M8195A - 16G - Upgrade to 16 GSa per module (Software license)
- M8195A - SEQ - Sequencer functionality per module (Software license)
- M8195A - FSW - Fast switching per module (Software license)
- M8195A - 1A7 - ISO 17025 report
- M8195A - Z54 - Z54 calibration report
- M8195A - BU1 - Pre-configured system consisting of one M9505A 5-slot AXIe Chassis with USB Option and one M9536A AXIe Embedded PC Controller
- M8195A - BU2 - Pre-configured system consisting of one M9502A 2-slot AXIe Chassis with USB Option
- M8195A - BU3 - Pre-configured system consisting of one M9502A 2-slot AXIe Chassis with USB Option and one M9536A AXIe Embedded PC Controller
- M8195A - 810 - Matched cable pair for M8195A AWG, 2.92 mm
- M8195A - 820 - Termination 50 Ω, 26.5GHz
- M8195AU - U02 - Upgrade from 1 ch. to 2 ch. (Software license)
- M8195AU - U04 - Upgrade from 2 ch. to 4 ch. (Software license)
- M8195AU - 16G - Upgrade to 16 GSa per module (Software license)
- M8195AU - SEQ - Sequencer functionality per module (Software license)
- M8195AU - FSW - Fast switching per module (Software license)
El generador de forma de onda arbitraria Keysight (Agilent) M8195A (AWG) ofrece hasta 65 GSa/s, ancho de banda analógico de 25 GHz y resolución de 8 bits en hasta cuatro canales en un módulo AXIe de 1 ranura compacto. Cuenta con memoria ampliable de 16 GSa, DSP integrado para generación en tiempo real de señales y distorsiones, y soporta señales complejas como PAM4, NRZ y chirps.
Diseñado para investigación avanzada, radar de banda ancha, Satcom y comunicaciones ópticas, admite señales de hasta 32 GBaud y más allá. La sincronización de hasta 16 canales es posible con el módulo M8197A.
Testwall puede suministrar el Keysight (Agilent) M8195A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) M8195A.
Opciones y configuraciones
- Canales: 1, 2 o 4 canales (Opc. 001, 002, 004)
- Memoria arbitraria: 1 MSa interno per módulo; 2 GSa extended (16 GSa con Opc. 16G)
