Keysight (Agilent) N5166B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 3 GHz |
| Precisión de nivel | ±0,6 dB, máx. a -60 dBm |
| Resolución de frecuencia | 0,001 Hz |
| Armónicos | < -35 dBc a 9 kHz a 3 GHz |
| Espurias no armónicas | -60 a -65 dBc, >10 kHz offset |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -119 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q (según la configuración) |
| Velocidad de conmutación | ≤ 5 ms (típ.) |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Conector de salida RF | tipo N hembra |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 15,9 kg (nom.) |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5166B-503 | 9 kHz a 3 GHz | Generador de señales vectorial |
| N5166B-506 | 9 kHz a 6 GHz | Generador de señales vectorial |
Keysight (Agilent) N5166B-503 CXG RF Options:
- N5166B-503 - 503 - Frequency range 9 kHz to 3 GHz
- N5166B-503 - 1ER - External reference input 1 to 50 MHz (in multiples of 0.1 Hz)
- N5166B-503 - UNT - AM, FM, and Phase modulation
- N5166B-503 - UNW - Narrow pulse modulation and internal pulse train generator
- N5166B-503 - 303 - Multifunction generator
- N5166B-503 - 653 - Internal baseband generator (up to 75 MSa/s, 60 MHz RF bandwidth)
- N5166B-503 - 655 - Wideband baseband generator upgrade (up to 150 MSa/s, 120 MHz RF bandwidth; requires option 653)
- N5166B-503 - 660 - Real-time baseband generator
- N5166B-503 - 009 - Extended storage capacity (30 GB / 7.5 GSa)
- N5166B-503 - 022 - Extended playback memory (512 MSa) and extended direct-pattern RAM (1024 Mb)
- N5166B-503 - N5180320B - Pulse train generator
- N5166B-503 - N5180403B - AWGN (Additive White Gaussian Noise)
- N5166B-503 - N5180430B - Multitone and two-tone
- N5166B-503 - N5180431B - Custom modulation (ARB mode and real-time mode)

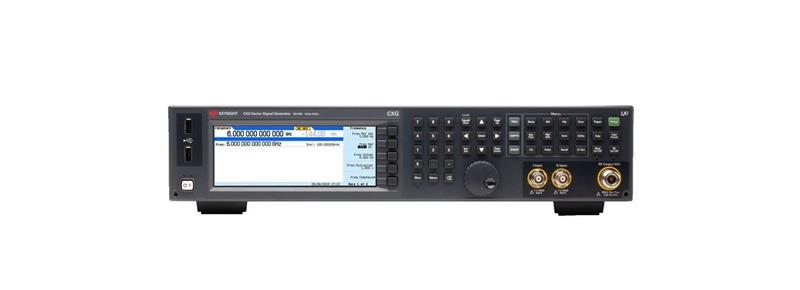

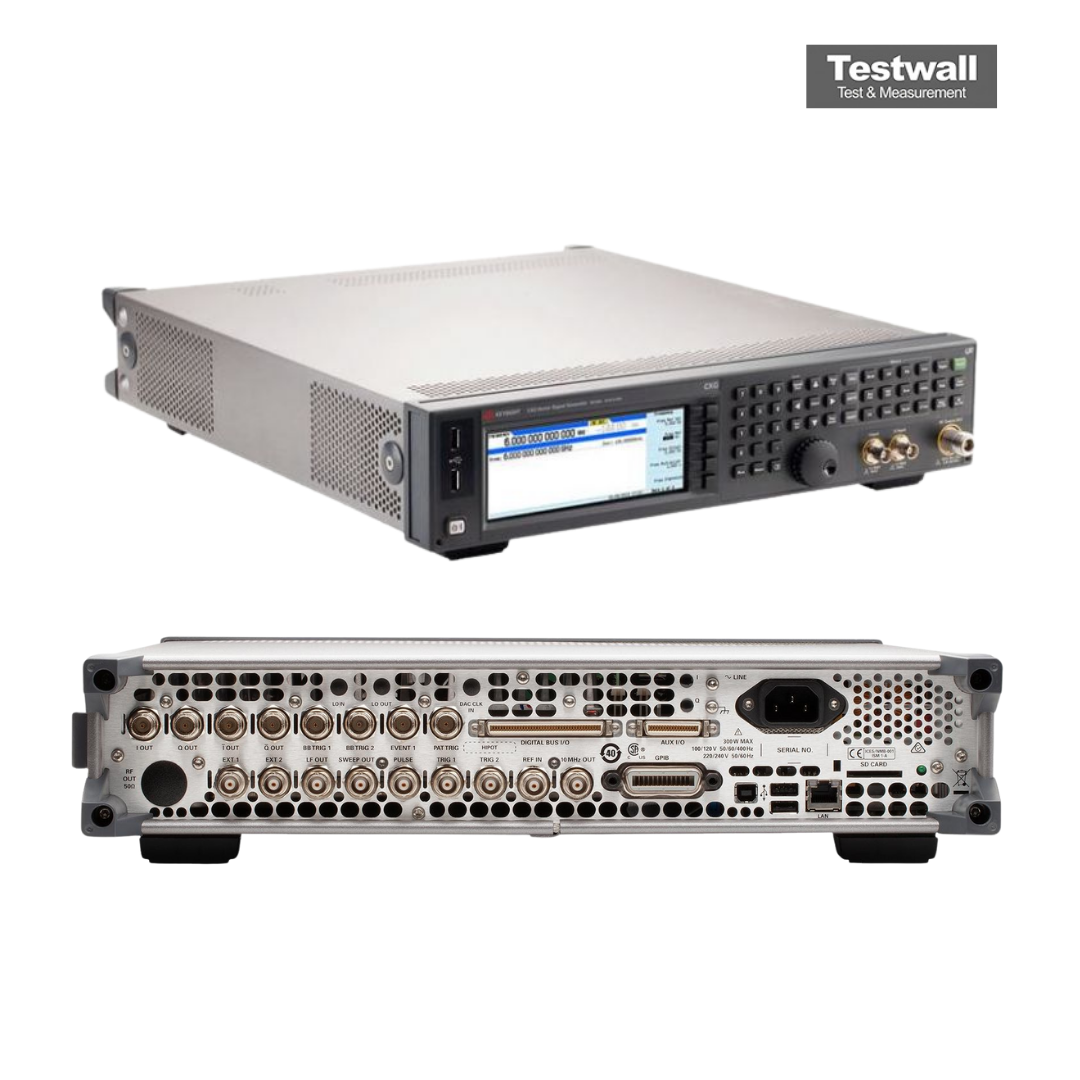

El generador de señales vectoriales RF Keysight (Agilent) N5166B-503 CXG cubre un rango de frecuencia de 9 kHz a 3 o 6 GHz con hasta 120 MHz de ancho de banda de modulación RF, permitiendo pruebas paramétricas básicas y verificación funcional precisa de receptores.
Genera múltiples señales vectoriales verificadas y compatibles con estándares para pruebas confiables de componentes y diagnóstico de sistemas de comunicación inalámbrica.
Testwall puede suministrar el Keysight (Agilent) N5166B-503 CXG RF usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5166B-503 CXG RF.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 3 GHz (Opc. 503)
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW), I/Q
- Ancho de banda de modulación: 120 MHz RF (I+Q) interno con Opc. 653/655 (nom.)
