Keysight (Agilent) N5171B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 1 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -122 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -60 a -75 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 13,6 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5171B-501 | 9 kHz a 1 GHz | Generador de señales analógico |
| N5171B-503 | 9 kHz a 3 GHz | Generador de señales analógico |
| N5171B-506 | 9 kHz a 6 GHz | Generador de señales analógico |
Keysight (Agilent) N5171B-501 EXG X-Series RF Analog Signal Generator, 9 kHz to 1 GHz Options:
- N5171B-501 - 501 - Frequency range 9 kHz to 1 GHz (N5171B only)
- N5171B-501 - 1EA - High output power
- N5171B-501 - 1EM - Rear panel RF output and I/Q inputs
- N5171B-501 - 1EL - Differential I/Q outputs (I bar and Q bar)
- N5171B-501 - 1ER - Extended frequency reference input (1 to 50 MHz in multiples of 0.1 Hz)
- N5171B-501 - UNZ - Fast frequency and amplitude switching
- N5171B-501 - UNT - AM, FM, and phase modulation
- N5171B-501 - UNW - Narrow pulse modulation and internal pulse generator
- N5171B-501 - UNV - Enhanced vector signal quality (N5172B only)
- N5171B-501 - UN7 - Bit error rate (BER) analyzer
- N5171B-501 - 006 - Removable 8 GB solid state memory (SD card) security option
- N5171B-501 - 009 - 30 GB extended non-volatile memory (internal SSD)
- N5171B-501 - 012 - Phase coherence (LO input/output)
- N5171B-501 - 003 - Digital baseband output to N5102A digital signal interface module
- N5171B-501 - 004 - Digital baseband input from N5102A digital signal interface module
- N5171B-501 - 021 - Extended arbitrary waveform memory (256 Msa playback / 512 Mb PRAM)
- N5171B-501 - 022 - Extended arbitrary waveform memory (512 Msa playback / 1024 Mb PRAM)
- N5171B-501 - 302 - Avionics (VOR, ILS localizer and glide slope, marker beacon)
- N5171B-501 - 303 - Multifunction generator
- N5171B-501 - 320 - Pulse train generator (requires Option UNW)
- N5171B-501 - 403 - Additive white Gaussian noise (AWGN)
- N5171B-501 - 430 - Multitone and two-tone
- N5171B-501 - 431 - Custom modulation (Arb mode and real-time mode)
- N5171B-501 - 432 - Real-time phase noise impairments
- N5171B-501 - 653 - Internal baseband generator (75 MSa/s sample rate, 60 MHz RF bandwidth)
- N5171B-501 - 655 - Baseband generator upgrade to 150 MSa/s sample rate and 120 MHz RF bandwidth (requires Option 653)
- N5171B-501 - 660 - Real-time baseband generator for real-time Signal Studio applications

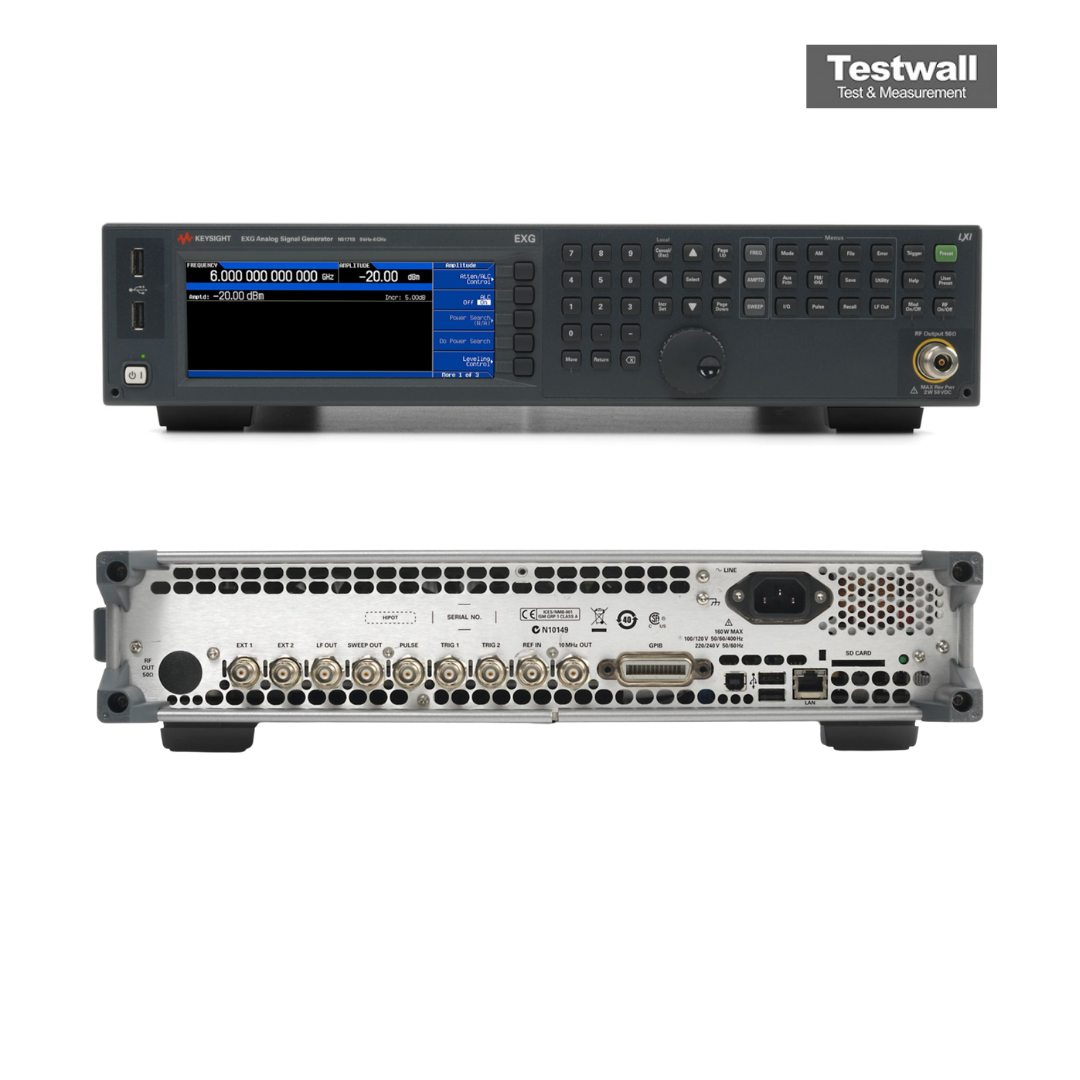

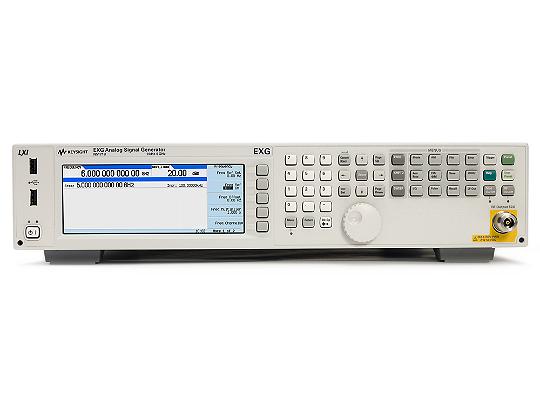

El generador de señal analógica RF Keysight (Agilent) N5171B-501 EXG X‑Series opera desde 9 kHz hasta 1 GHz, con salida de +21 dBm hasta 3 GHz, cambio rápido (< 900 µs) y ruido de fase excepcional de –121 dBc/Hz. Incluye modulaciones AM, FM, ØM, impulso estrecho, generador de trenes de impulsos, generador multifunción de 10 MHz y modos de barrido por pasos/lista.
Dispone de conectividad robusta – LAN 1000BaseT, USB 2.0, GPIB – y compatibilidad con SCPI, IVI‑COM y controladores MATLAB. Diseñado para pruebas paramétricas y calibración de receptores de forma eficiente y precisa.
Testwall puede suministrar el Keysight (Agilent) N5171B-501 EXG X‑Series RF Analog Signal Generator de segunda mano, completamente probado. Con soporte experto y entrega mundial, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5171B-501 EXG X‑Series RF Analog Signal Generator.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 1 GHz (Opc. 501)
- Potencia de salida: -144 a +18 dBm (+21 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
