Keysight (Agilent)

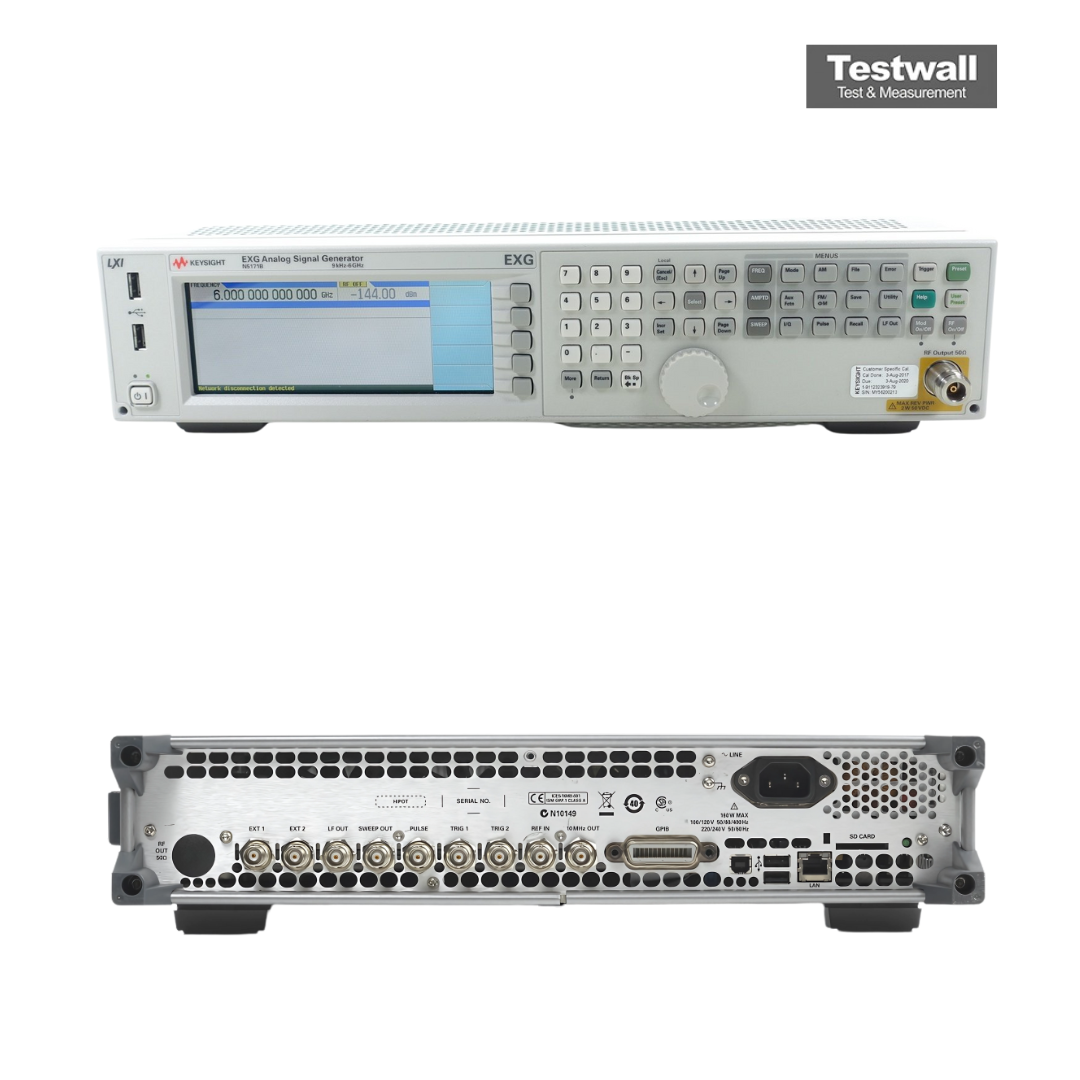

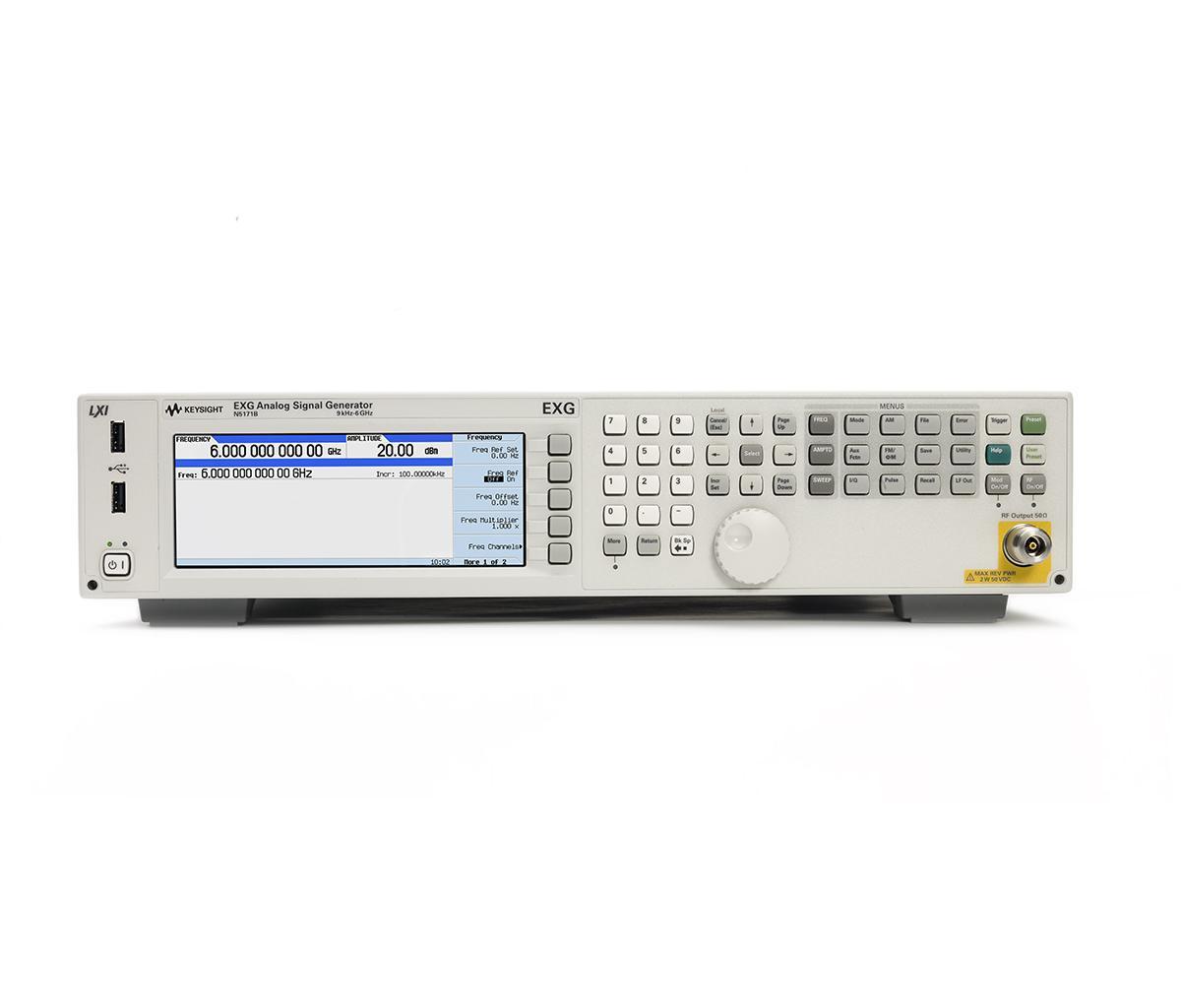

Keysight (Agilent) N5171B
Opción 506 (9 kHz a 6 GHz) – EXG Analog Signal Generator, Type N (f)
9 kHz a 6 GHz Rango de frecuencia
0,001 Hz Resolución de frecuencia
barrido por pasos, modo lista Modos de barrido
< ±1 × 10⁻⁶ por año Envejecimiento de base de tiempo
tipo N hembra Conector de salida RF
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 6 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -122 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -60 a -75 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 13,6 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5171B-501 | 9 kHz a 1 GHz | Generador de señales analógico |
| N5171B-503 | 9 kHz a 3 GHz | Generador de señales analógico |
| N5171B-506 | 9 kHz a 6 GHz | Generador de señales analógico |
Keysight (Agilent) N5171B-506 Options:
- N5171B-506 - 501 - RF analog model, 9 kHz to 1 GHz (N5171B only)
- N5171B-506 - 503 - RF analog model, 9 kHz to 3 GHz
- N5171B-506 - 506 - RF analog model, 9 kHz to 6 GHz
- N5171B-506 - UNT - Analog modulation (AM, FM, and ΦM)
- N5171B-506 - UNW - Narrow pulse modulation, including internal pulse generator
- N5171B-506 - 303 - LF multifunction generator
- N5171B-506 - 320 - Pulse train generator (requires Option UNW)
- N5171B-506 - 1EM - Rear panel RF output (moves RF output to rear panel)
- N5171B-506 - 1EQ - Output attenuator
- N5171B-506 - 1ER - Flexible reference input, 1-50 MHz
- N5171B-506 - 099 - Expanded license key upgradability
El generador de señales analógicas Keysight (Agilent) N5171B-506 EXG cubre un amplio rango de frecuencias de 9 kHz a 6 GHz, con una potencia de salida de hasta +21 dBm y bajo ruido de fase para pruebas RF de alta fidelidad.
Ideal para aplicaciones aeroespaciales, radar, LTE y Wi-Fi, ofrece conmutación rápida (< 900 µs) y modulaciones analógicas estándar. Testwall puede suministrar el Keysight (Agilent) N5171B-506 usado, totalmente probado.
Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Por favor contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5171B-506.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 6 GHz (Opc. 506)
- Potencia de salida: -144 a +18 dBm (+21 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
