Keysight (Agilent)

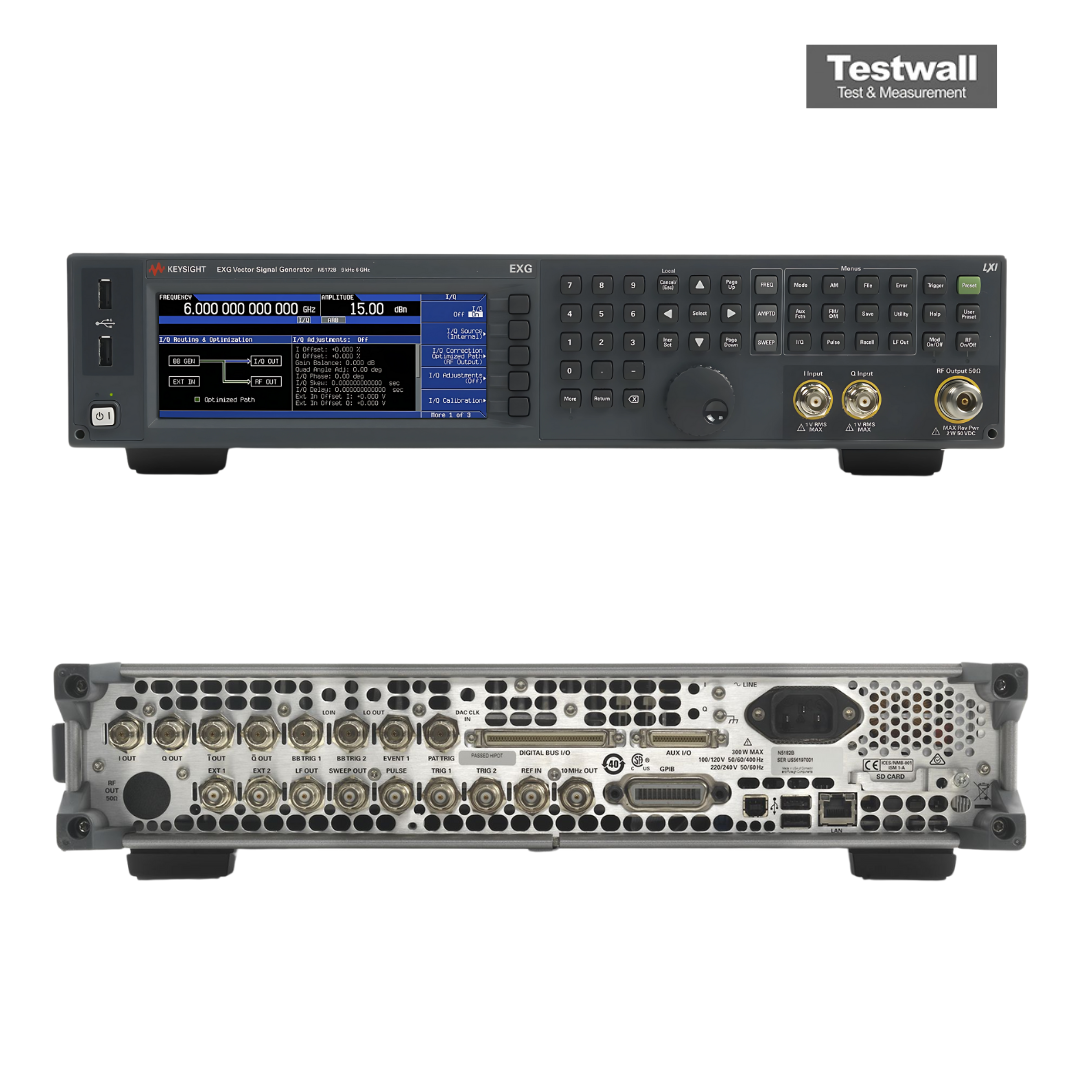

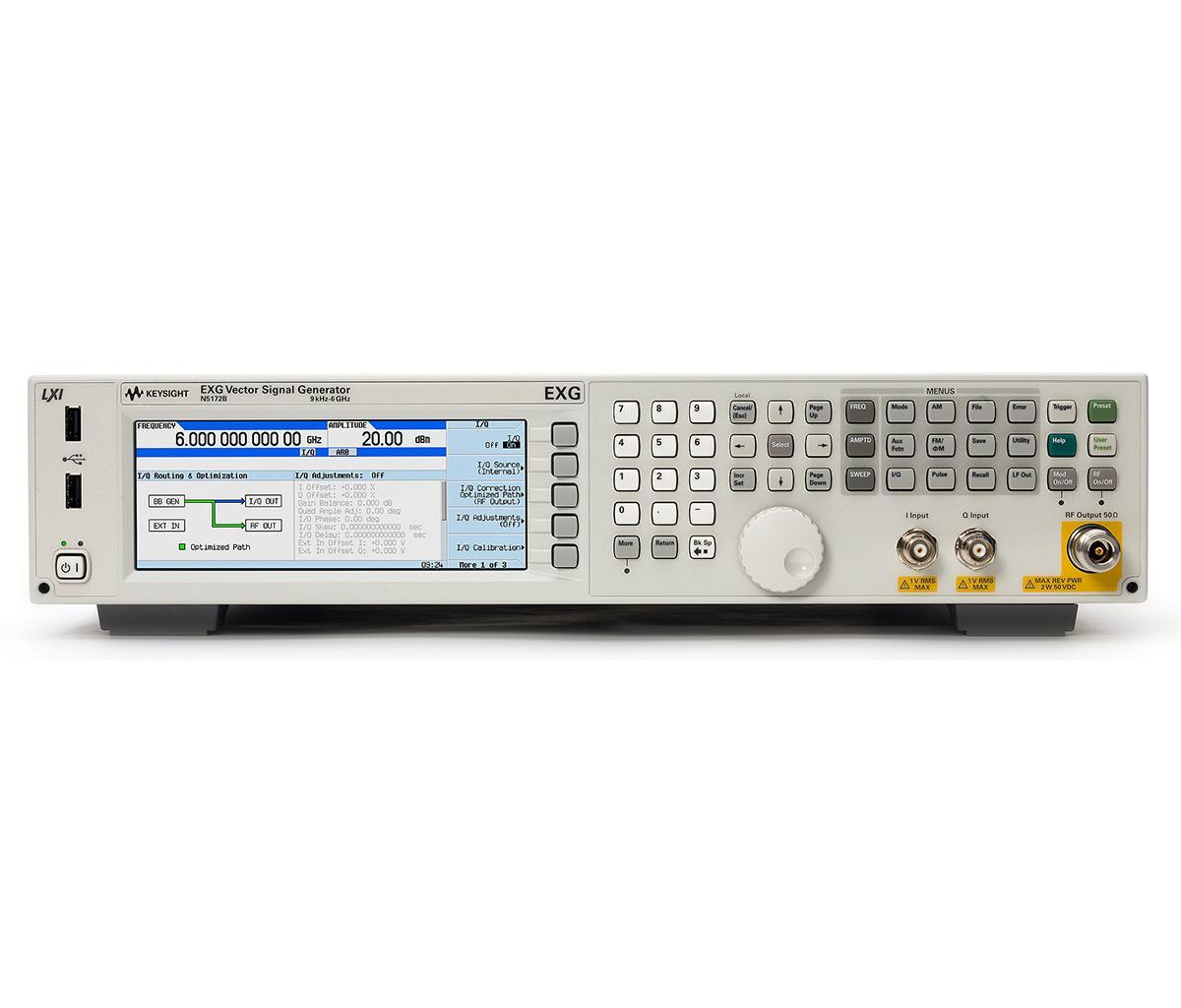

Keysight (Agilent) N5172B
Opción 503 (9 kHz a 3 GHz) – EXG Vector Signal Generator
9 kHz a 3 GHz Rango de frecuencia
0,001 Hz Resolución de frecuencia
barrido por pasos, modo lista Modos de barrido
< ±1 × 10⁻⁶ por año Envejecimiento de base de tiempo
tipo N hembra Conector de salida RF
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 3 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -122 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -60 a -75 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 15,9 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5172B-503 | 9 kHz a 3 GHz | Generador de señales vectorial |
| N5172B-506 | 9 kHz a 6 GHz | Generador de señales vectorial |
Keysight Technologies N5172B-503 Options:
- N5172B-503 - 503 - Frequency range from 9 kHz to 3 GHz
- N5172B-503 - 1EM - Move all connectors to rear panel
- N5172B-503 - UNT - AM, FM, phase modulation
- N5172B-503 - UNV - Enhanced dynamic range (Requires 653)
- N5172B-503 - UNW - Narrow pulse modulation
- N5172B-503 - UNZ - Fast switching
- N5172B-503 - UN7 - Internal bit error rate analyzer
- N5172B-503 - 302 - Avionics
- N5172B-503 - 303 - Multifunction generator
- N5172B-503 - 320 - Pulse train generator (Requires UNW)
- N5172B-503 - 006 - Instrument security and removable memory card
- N5172B-503 - 009 - Internal solid-state memory
- N5172B-503 - 1EA - High output power
- N5172B-503 - 1EL - Differential I/Q outputs (Requires 653)
- N5172B-503 - 1ER - Flexible reference input (1-50 MHz)
- N5172B-503 - 012 - LO in/out for phase coherency
- N5172B-503 - 099 - Expanded license key upgradability
- N5172B-503 - 653 - ARB baseband generator (60 MHz RF bandwidth, 32 MSa)
- N5172B-503 - 655 - Upgrade baseband generator from 60 to 120 MHz RF bandwidth (Requires 653)
- N5172B-503 - 021 - Upgrade baseband generator memory from 32 to 256 MSa (Requires 653)
- N5172B-503 - 022 - Upgrade baseband generator memory from 32 to 512 MSa (Requires 653)
- N5172B-503 - 660 - Upgrade baseband generator with real-time capability (Requires 653)
- N5172B-503 - 003 - Digital output connectivity with the N5102A (Requires 653)
- N5172B-503 - 004 - Digital input connectivity with the N5102A (Requires 653)
- N5172B-503 - 403 - Calibrated AWGN (Requires 653)
- N5172B-503 - 430 - Multitone and two-tone (Requires 653)
- N5172B-503 - 431 - Custom digital modulation (Requires 653)
- N5172B-503 - 432 - Phase noise impairment (Requires 653)
- N5172B-503 - 221-229 - Waveform license 5-pack 1 to 9, up to 45 Signal Studio waveforms (Requires 653)
- N5172B-503 - 250-259 - Waveform license 50-pack 1 to 10, up to 500 Signal Studio waveforms (Requires 653)
- N5172B-503 - AMG - Keysight Calibration + Uncertainties + Guardbanding (accredited cal)
- N5172B-503 - A6J - ANSI Z540-1-1994 calibration
- N5172B-503 - UK6 - Commercial calibration certificate with test data
- N5172B-503 - AXT - Hard transit case
- N5172B-503 - CD1 - CD-ROM containing English documentation set
- N5172B-503 - 0BW - Service documentation, assembly and component
El Keysight (Agilent) N5172B-503 es un generador de señales vectoriales de la familia EXG, con un rango de frecuencia de 250 kHz a 3 GHz
Soporta modulación I/Q interna/externa hasta 120 MHz
Diseño compacto, fácil de usar, se integra con Signal Studio y MATLAB
Licencias actualizables
Testwall puede suministrar el Keysight (Agilent) N5172B-503 usado, completamente probado
Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento y confiabilidad
Contáctenos para calibración o reparación del Keysight (Agilent) N5172B-503.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 3 GHz (Opc. 503)
- Potencia de salida: -144 a +18 dBm (+21 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW), I/Q
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
- Ancho de banda de modulación: hasta 160 MHz RF (I+Q) interno con Opc. 653/655/657
