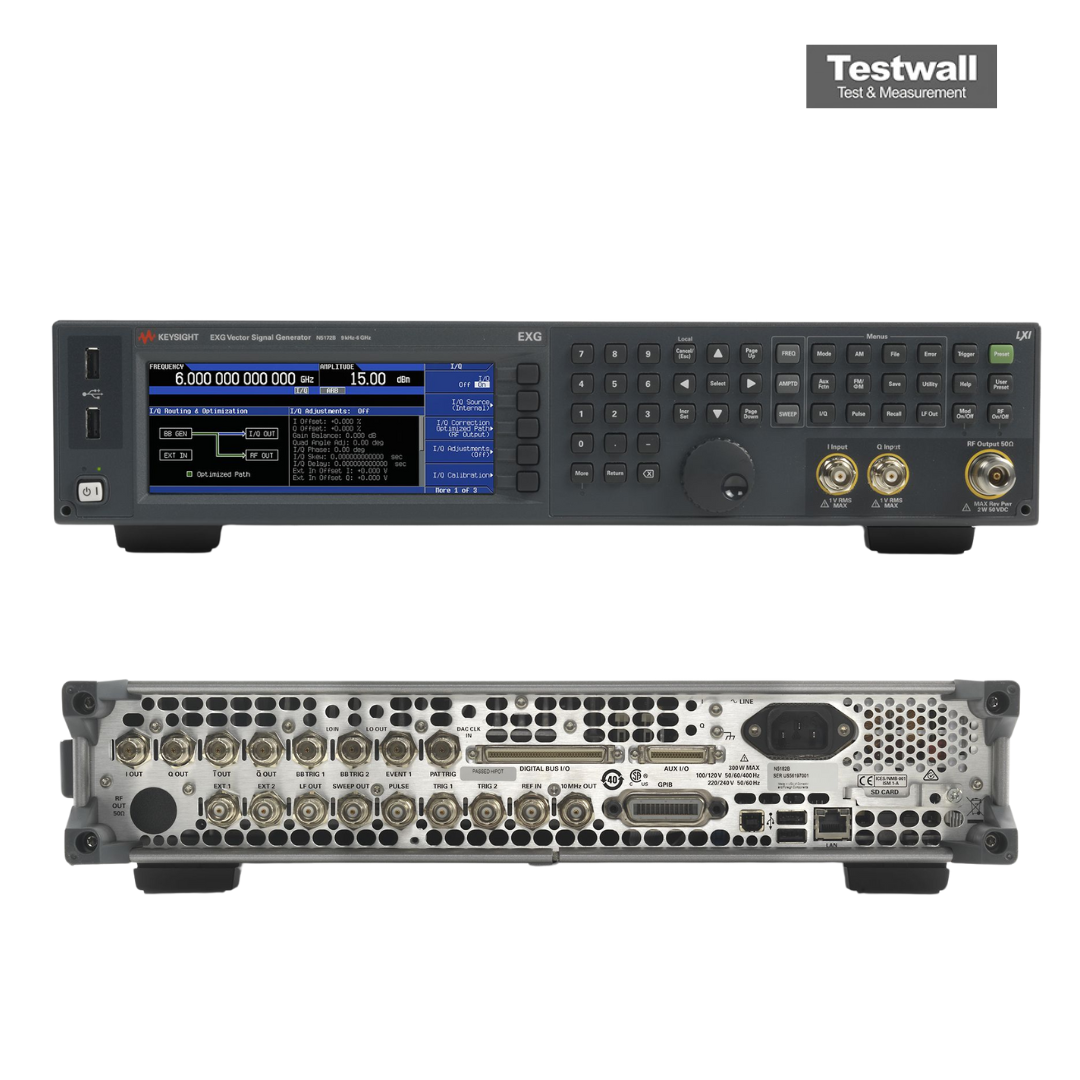

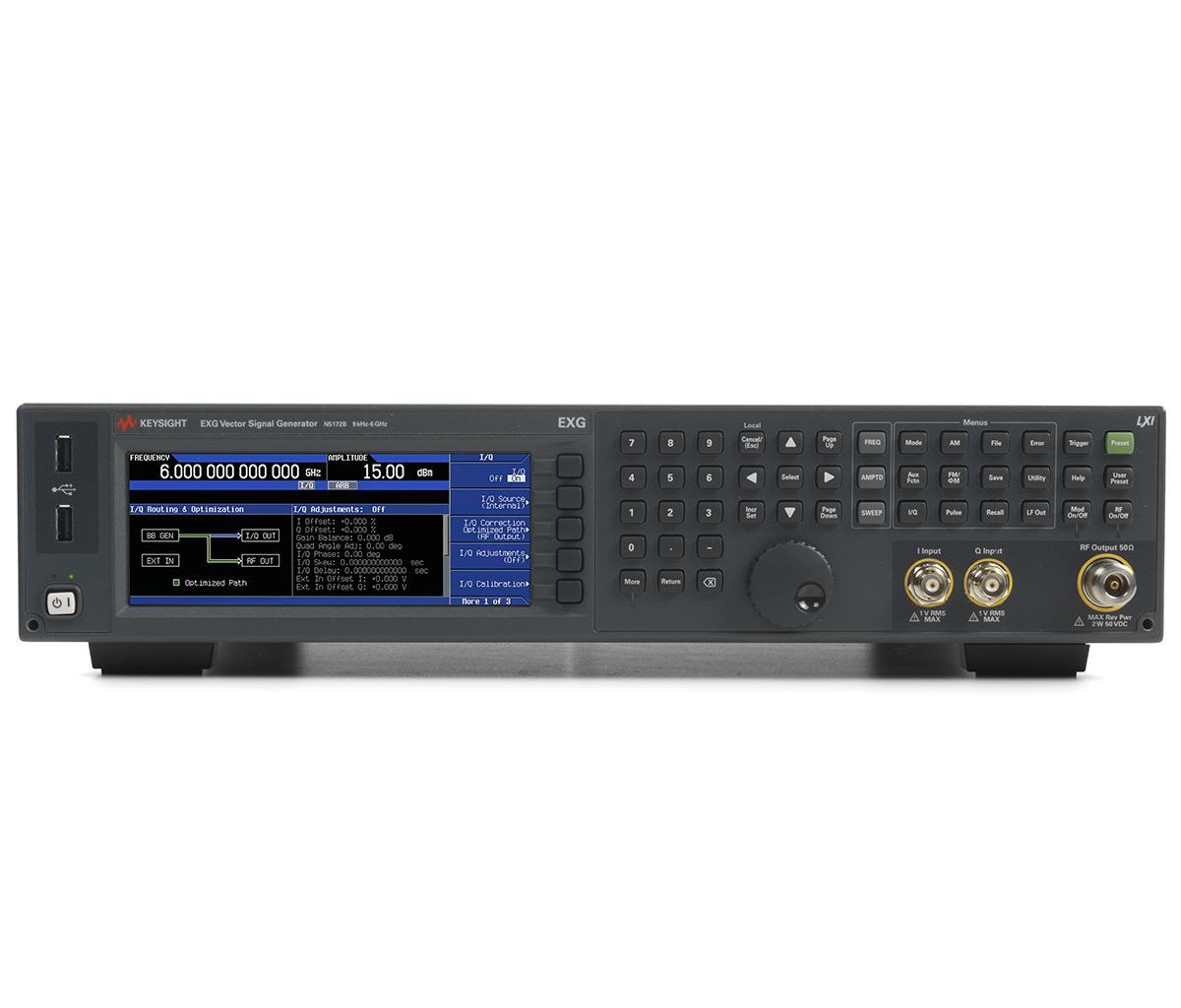

Keysight (Agilent)
Keysight (Agilent) N5172B
Opción 506 (9 kHz a 6 GHz) – EXG Vector Signal Generator, Type N (f)
9 kHz a 6 GHz Rango de frecuencia
0,001 Hz Resolución de frecuencia
barrido por pasos, modo lista Modos de barrido
< ±1 × 10⁻⁶ por año Envejecimiento de base de tiempo
tipo N hembra Conector de salida RF
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 6 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -122 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -60 a -75 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 15,9 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5172B-503 | 9 kHz a 3 GHz | Generador de señales vectorial |
| N5172B-506 | 9 kHz a 6 GHz | Generador de señales vectorial |
Keysight (Agilent) N5172B-506 Options:
- N5172B-506 - 506 - Frequency range 9 kHz to 6 GHz
- N5172B-506 - 012 - LO In/Out for Phase Coherency
- N5172B-506 - 099 - Expanded license key upgradability
- N5172B-506 - 303 - LF multifunction generator
- N5172B-506 - 320 - Pulse train generator (requires Option UNW)
- N5172B-506 - 403 - Real-time AWGN (additive white Gaussian noise)
- N5172B-506 - 430 - Multitone and Two-Tone waveform generator
- N5172B-506 - 431 - Custom digital modulation
- N5172B-506 - 432 - Real-time phase noise impairments
- N5172B-506 - 653 - Baseband generator, 32 MSa memory
- N5172B-506 - 655 - Baseband generator, 512 MSa memory
- N5172B-506 - 1EL - Analog differential I/Q outputs (vector models)
- N5172B-506 - 1EM - Rear panel RF output
- N5172B-506 - 1ER - Flexible reference input, 1-50 MHz
- N5172B-506 - UNT - Analog modulation: AM, FM, and ΦM
- N5172B-506 - UNW - Narrow pulse modulation including internal pulse generator
El Keysight (Agilent) N5172B-506 es un generador de señales vectoriales de alto rendimiento que opera de 250 kHz a 6 GHz, con excelente EVM y planitud para simulaciones precisas.
Admite modulación vectorial en tiempo real, verificación WLAN/LTE/WiMAX y operación remota vía SCPI, IVI y LXI, con licencias ampliables.
Testwall puede suministrar el Keysight (Agilent) N5172B-506 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5172B-506.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 6 GHz (Opc. 506)
- Potencia de salida: -144 a +18 dBm (+21 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW), I/Q
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
- Ancho de banda de modulación: hasta 160 MHz RF (I+Q) interno con Opc. 653/655/657
