Keysight (Agilent)
Keysight (Agilent) N5172B
9kHZ to 6GHz ?Vector Signal Generator
9 kHz a 3 o 6 GHz Rango de frecuencia
-144 a +18 dBm a 10 MHz a 3 GHz Potencia de salida
-122 dBc/Hz a 1 GHz, 20 kHz offset (típ.) Ruido de fase SSB
AM, FM, ΦM, pulso, I/Q (según la configuración) Modulación
±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm Precisión de nivel
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 3 o 6 GHz |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -122 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Resolución de frecuencia | 0,001 Hz |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -60 a -75 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Conector de salida RF | tipo N hembra |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 15,9 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5172B-503 | 9 kHz a 3 GHz | Generador de señales vectorial |
| N5172B-506 | 9 kHz a 6 GHz | Generador de señales vectorial |
Keysight Technologies N5172B 9kHZ to 6GHz Vector Signal Generator Options:
- N5172B - 503 - Frequency range 9 kHz (5 MHz IQ mode) to 3 GHz
- N5172B - 506 - Frequency range 9 kHz (5 MHz IQ mode) to 6 GHz
- N5172B - 1EA - High output power
- N5172B - 1EM - Moves RF output and I/Q inputs to rear panel
- N5172B - 1EL - Differential I bar and Q bar outputs (rear panel BNC)
- N5172B - 1ER - External reference input frequency 1 to 50 MHz (in multiples of 0.1 Hz)
- N5172B - UNT - AM, FM, and phase modulation
- N5172B - UNW - Narrow pulse modulation and internal pulse generator
- N5172B - UNZ - Fast switching speed
- N5172B - UNV - Enhanced vector modulation performance (improved ACPR/EVM)
- N5172B - UN7 - Bit error rate (BER) analyzer
- N5172B - 012 - Phase coherence (LO input/output)
- N5172B - 003 - Digital baseband output (rear panel digital I/Q bus, requires N5102A)
- N5172B - 004 - Digital baseband input (rear panel digital I/Q bus, requires N5102A)
- N5172B - 006 - Removable 8 GB solid state memory (SD card) security option
- N5172B - 009 - 30 GB internal solid-state drive (extended waveform storage)
- N5172B - 021 - 256 Msa maximum playback capacity / extended waveform memory
- N5172B - 022 - 512 Msa maximum playback capacity / extended waveform memory
- N5172B - 303 - Multifunction generator (seven waveform generators)
- N5172B - 320 - Pulse train generator (requires Option UNW)
- N5172B - 403 - Additive white Gaussian noise (AWGN)
- N5172B - 430 - Multitone and two-tone generation
- N5172B - 431 - Custom modulation (arb and real-time mode)
- N5172B - 432 - Real-time phase noise impairments
- N5172B - 653 - Internal baseband generator (up to 75 MSa/s sample rate, 60 MHz RF bandwidth)
- N5172B - 655 - Baseband generator upgrade to 150 MSa/s sample rate and 120 MHz RF bandwidth (requires Option 653)
- N5172B - 660 - Real-time baseband generator (for real-time Signal Studio applications)

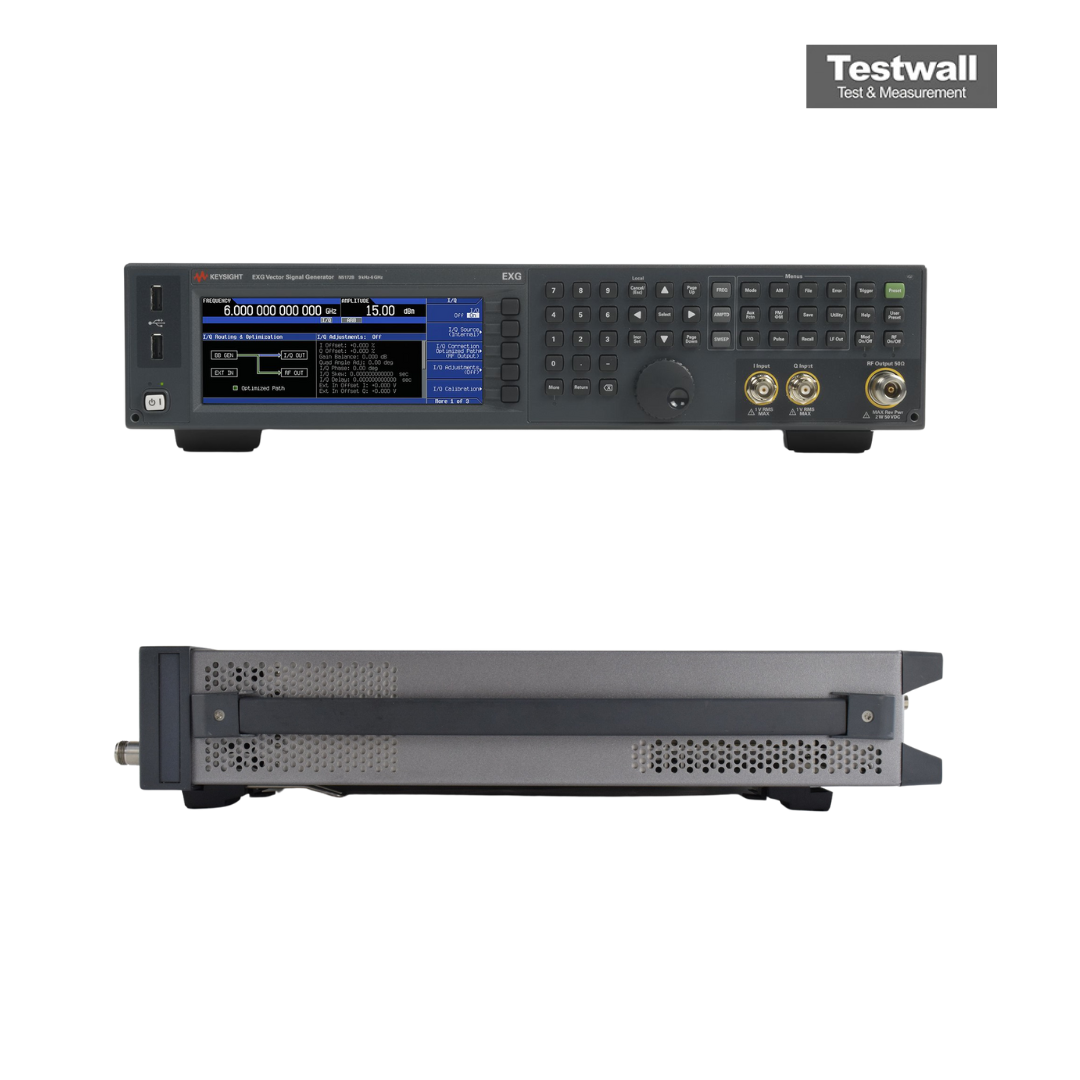

El generador de señales vectoriales Keysight (Agilent) N5172B EXG X-Series cubre de 9 kHz a 6 GHz con +21 dBm hasta 3 GHz y tiempo de conmutación <900 µs. Soporta AM, FM, ØM, pulsos estrechos, barridos digitales y generación en tiempo real mediante Signal Studio o MATLAB. Cuenta con base de banda de 120 MHz, 512 M muestras e interfaces LAN, USB, GPIB.
Ideal para pruebas funcionales, soporta LTE, WLAN, GNSS, DVB y más, con licencias flexibles y simulación realista de señales.
Testwall puede suministrar el Keysight (Agilent) N5172B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) N5172B.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 3 o 6 GHz (Opc. 503/506)
- Potencia de salida: -144 a +18 dBm (+21 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW), I/Q
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
- Ancho de banda de modulación: hasta 160 MHz RF (I+Q) interno con Opc. 653/655/657
