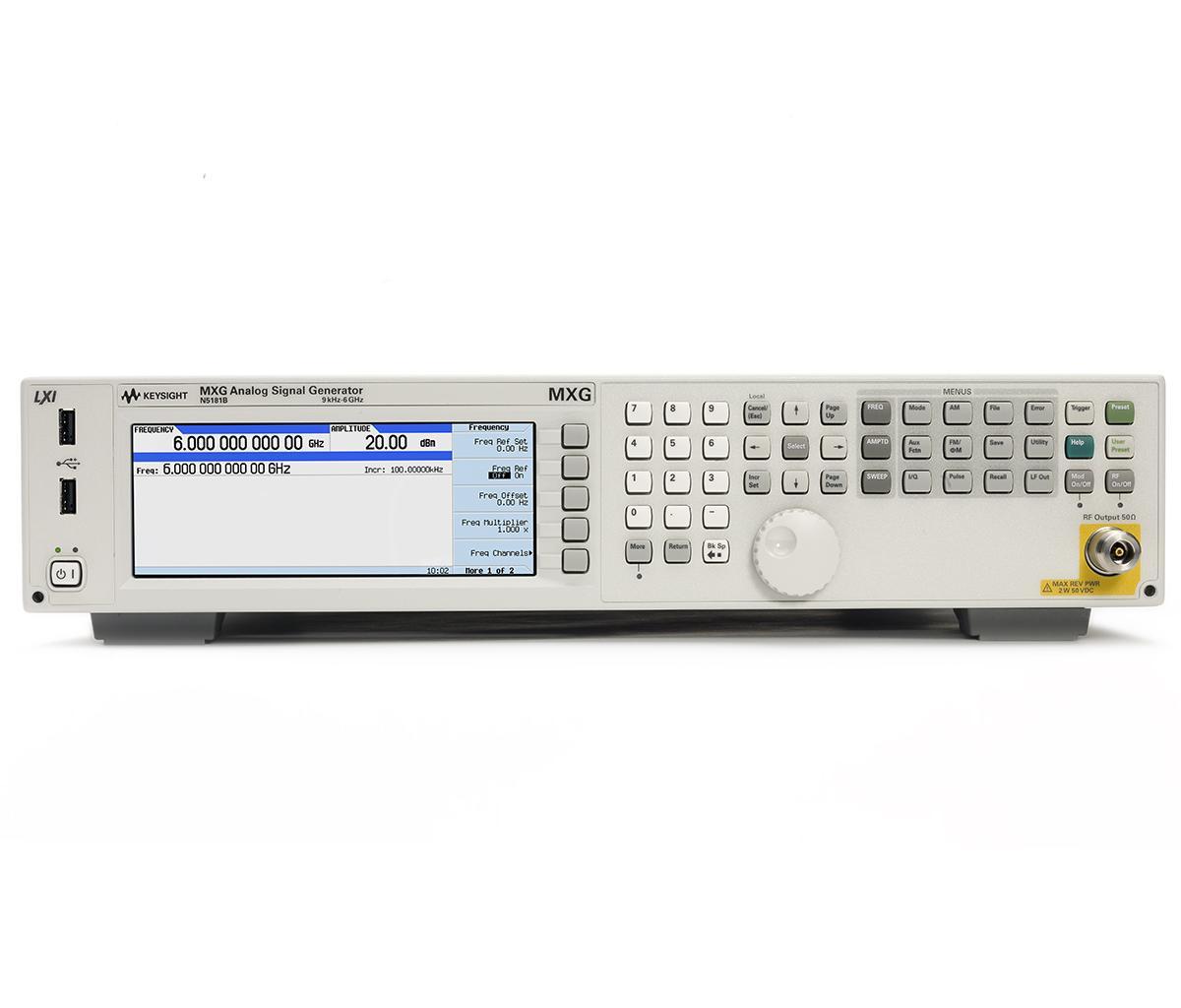

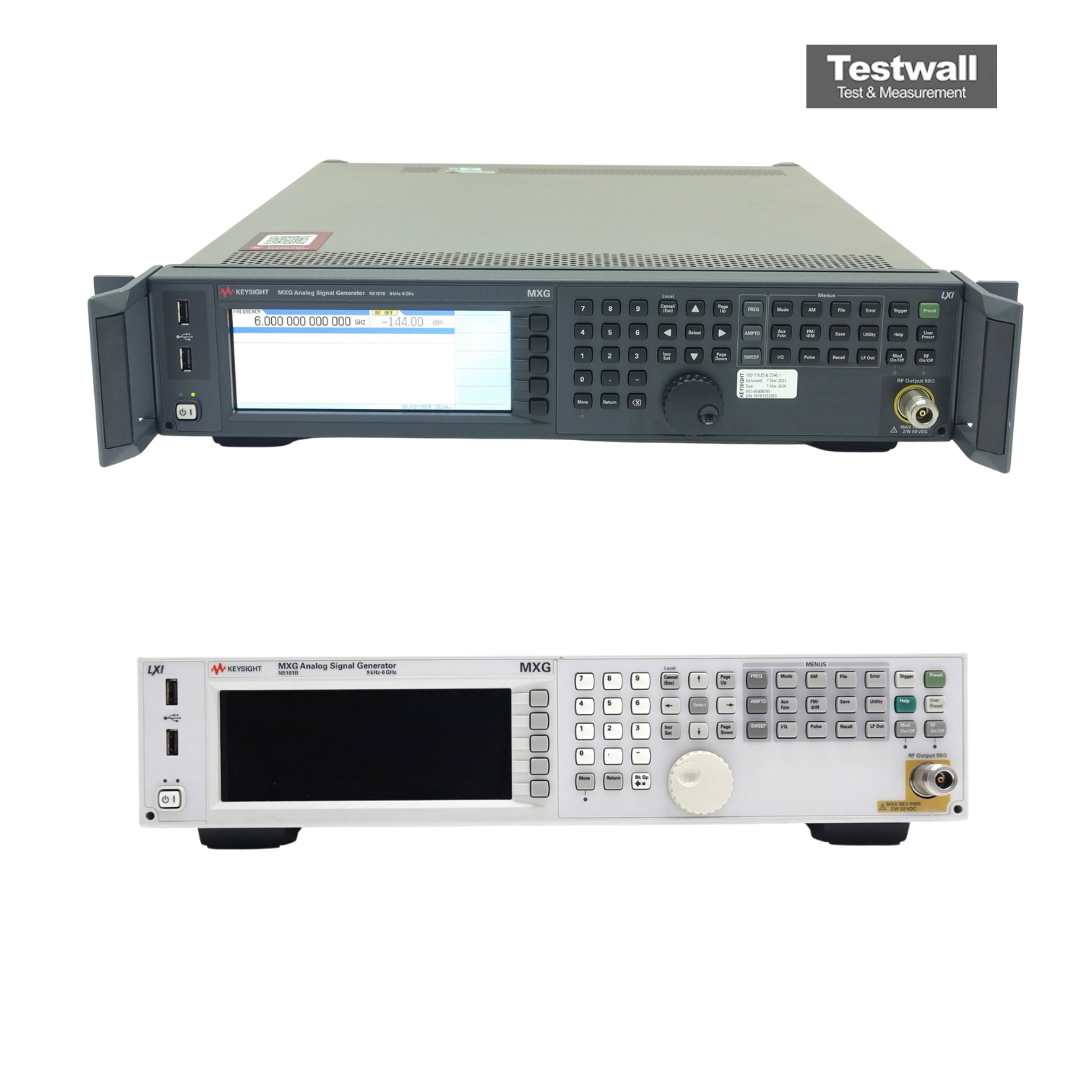

Keysight (Agilent) N5181B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 6 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -75 a -87 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 13,6 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5181B-503 | 9 kHz a 3 GHz | Generador de señales analógico |
| N5181B-506 | 9 kHz a 6 GHz | Generador de señales analógico |
Keysight (Agilent) N5181B-506 Options:
- N5181B-506 - 501 - RF analog model: 9 kHz to 1 GHz
- N5181B-506 - 503 - RF analog model: 9 kHz to 3 GHz
- N5181B-506 - 506 - RF analog model: 9 kHz to 6 GHz
- N5181B-506 - UNT - Analog modulation: AM, FM, and ΦM
- N5181B-506 - UNW - Narrow pulse modulation, including internal pulse generator
- N5181B-506 - 303 - LF multifunction generator
- N5181B-506 - 320 - Pulse train generator (requires Option UNW)
- N5181B-506 - 1EM - RF output moved to rear panel
- N5181B-506 - 1EQ - Output attenuator
- N5181B-506 - 1ER - Flexible reference input, 1-50 MHz
- N5181B-506 - 012 - LO In/Out for phase coherency
- N5181B-506 - 099 - Expanded license key upgradability
El Keysight (Agilent) N5181B-506 es un generador de señales de alto rendimiento con un rango de frecuencias de 100 kHz a 6 GHz, ideal para pruebas precisas de dispositivos lineales. Ofrece conmutación rápida de frecuencia y amplitud y modulaciones AM, FM, de fase y de pulso como estándar.
Ideal para caracterizar dispositivos inalámbricos como Wi-Fi, LTE y Bluetooth, garantiza señales estables y resultados precisos en aplicaciones de comunicación avanzadas.
Testwall puede suministrar el Keysight (Agilent) N5181B-506 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura equipos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5181B-506.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 6 GHz (Opc. 506)
- Potencia de salida: -144 a +18 dBm (+24 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Ruido de fase SSB: -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.); -146 dBc/Hz (típ.) con Opc. UNX
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
