Keysight (Agilent) N5181B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 3 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -75 a -87 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 13,6 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5181B-503 | 9 kHz a 3 GHz | Generador de señales analógico |
| N5181B-506 | 9 kHz a 6 GHz | Generador de señales analógico |
Keysight Technologies N5181B-503 3GHz MXG Analog Signal Generator Options:
- N5181B-503 - 1EM - Move all connectors to rear panel
- N5181B-503 - UNT - AM, FM, phase modulation
- N5181B-503 - UNX - Low phase noise
- N5181B-503 - UNY - Enhanced low phase noise
- N5181B-503 - UNZ - Fast switching
- N5181B-503 - UNW - Narrow pulse modulation
- N5181B-503 - 320 - Pulse train generator (requires UNW)
- N5181B-503 - 303 - Multifunction generator
- N5181B-503 - 302 - Avionics
- N5181B-503 - 006 - Instrument security and removable memory card
- N5181B-503 - 1EA - High output power
- N5181B-503 - 1EQ - Low specified power (< -110 dBm)
- N5181B-503 - 1ER - Flexible reference input (1-50 MHz)
- N5181B-503 - 099 - Expanded license key upgradability
- N5181B-503 - 1CR012A - Rack slide kit
- N5181B-503 - 1CN006A - Front handle kit
- N5181B-503 - 1CM010A - Rack mount flange kit
- N5181B-503 - 1CP004A - Rack mount flange kit with front handles
- N5181B-503 - AXT - Hard transit case
- N5181B-503 - CD1 - CD-ROM containing English documentation set
- N5181B-503 - 0BW - Service documentation, assembly and component
- N5181B-503 - AMG - Keysight Calibration + Uncertainties + Guardbanding (accredited)
- N5181B-503 - A6J - ANSI Z540-1 1994 Calibration
- N5181B-503 - UK6 - Commercial calibration certificate with test data

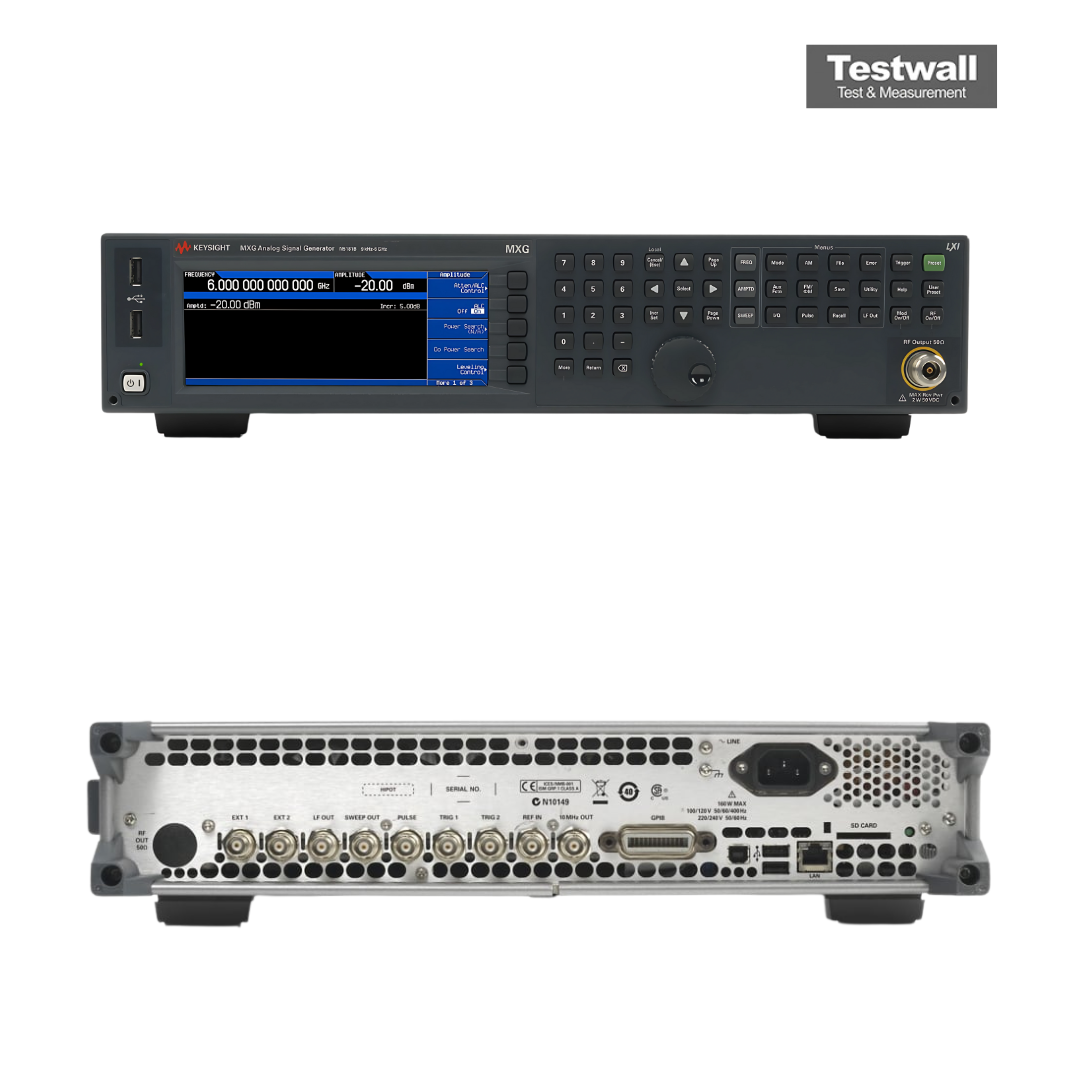

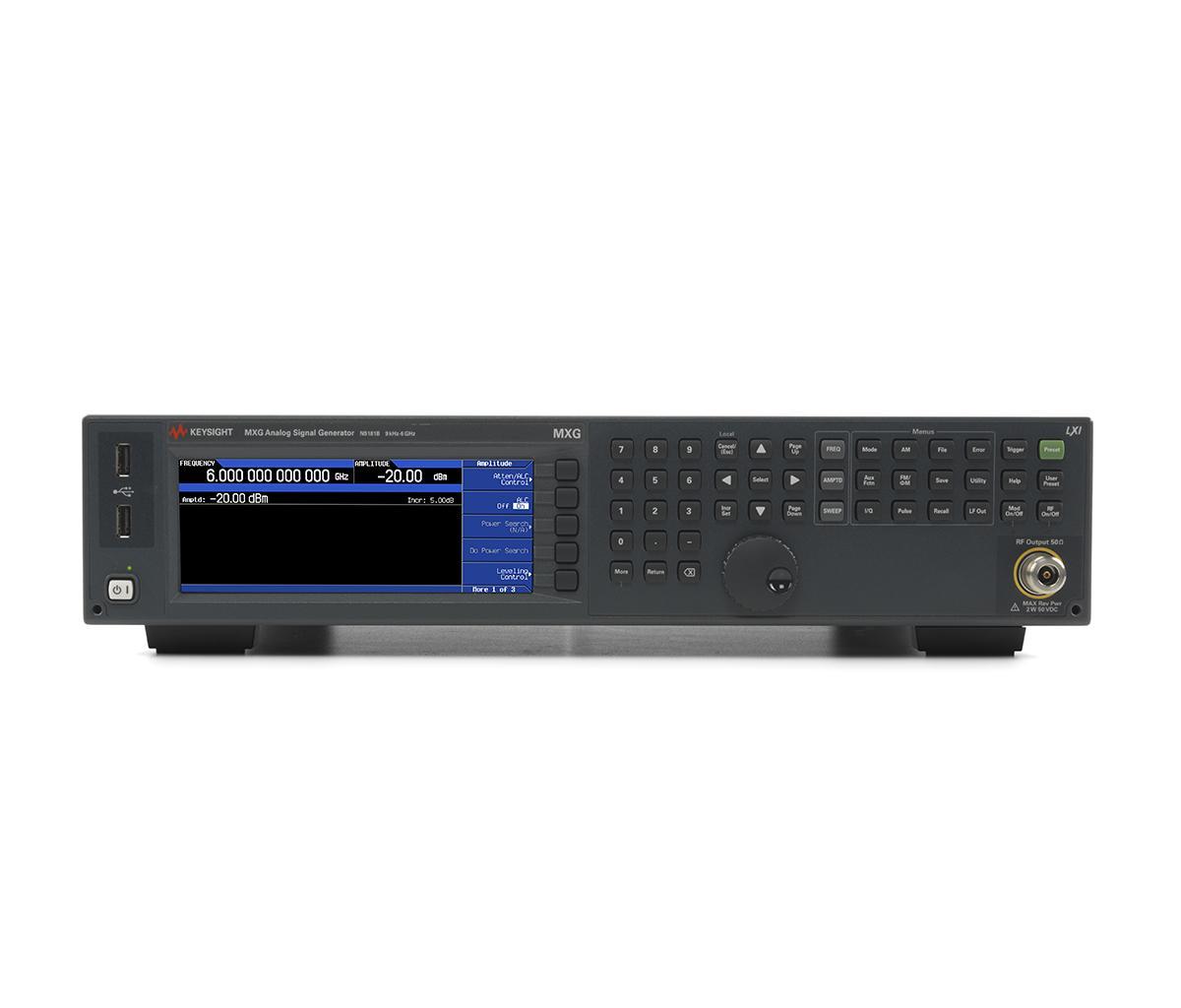

El generador de señales analógicas Keysight (Agilent) N5181B-503 MXG opera desde 100 kHz hasta 3 GHz, con una potencia de salida de hasta +23 dBm y alta pureza espectral. Cuenta con un diseño robusto, actualizable en campo y respuesta rápida a comandos SCPI para una automatización eficiente. La interfaz moderna es compatible con las herramientas de software de Keysight.
Ideal para pruebas de componentes RF y desarrollo de sistemas, garantiza fidelidad de señal y agilidad de formas de onda. Su estructura duradera es apta para laboratorio y campo.
Testwall puede suministrar el generador de señales analógicas Keysight (Agilent) N5181B-503 MXG usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5181B-503 MXG.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 3 GHz (Opc. 503)
- Potencia de salida: -144 a +18 dBm (+24 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Ruido de fase SSB: -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.); -146 dBc/Hz (típ.) con Opc. UNX
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
