Keysight (Agilent)

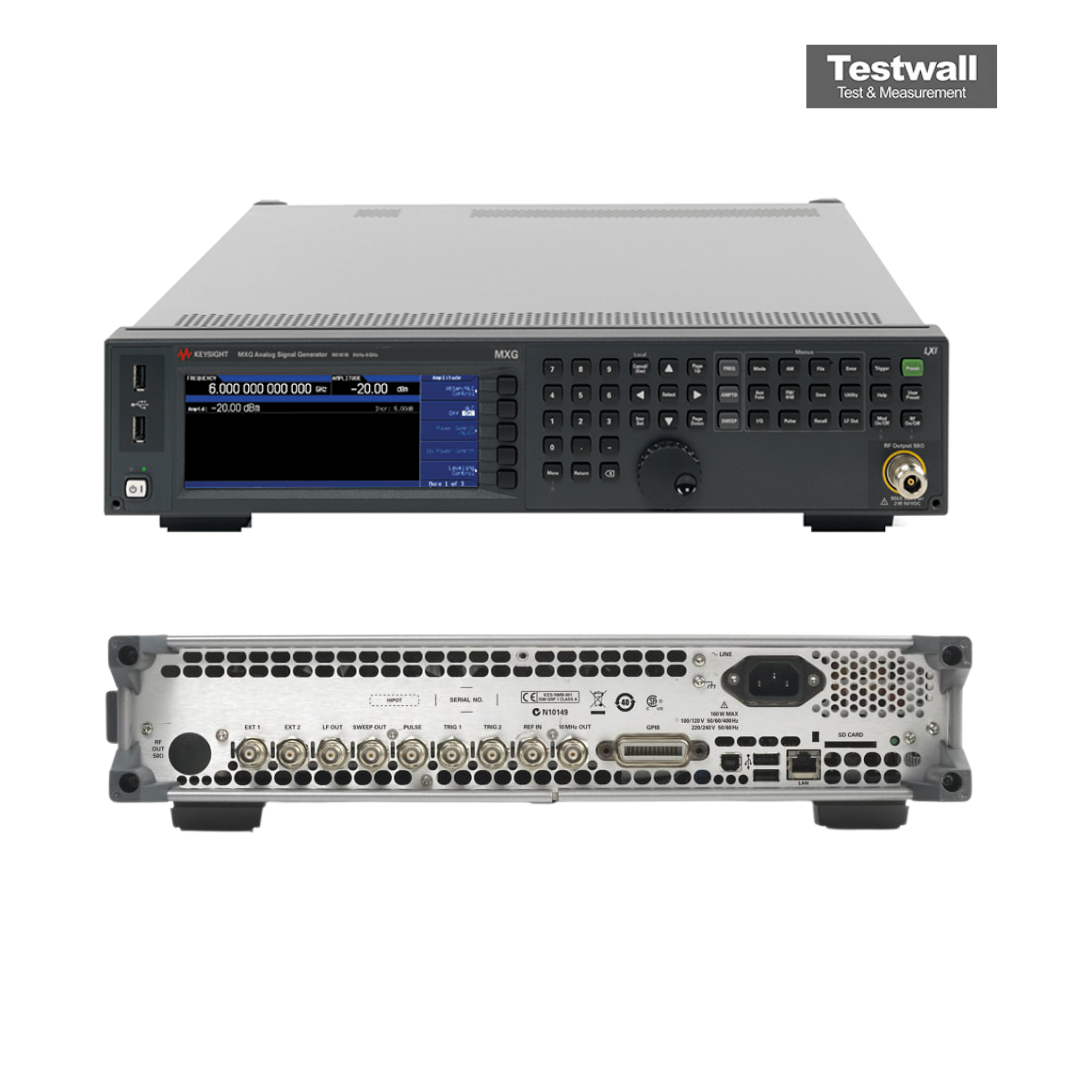

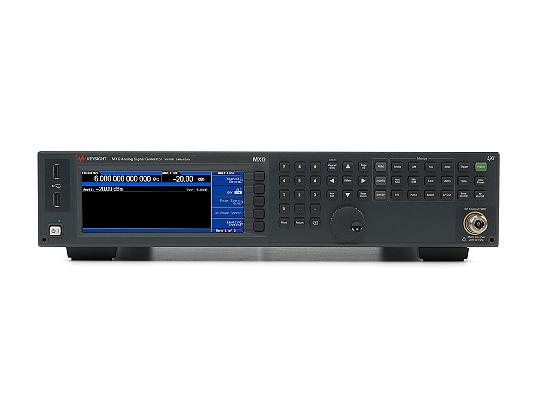

Keysight (Agilent) N5181B

MXG X-Series Generador de señales analógico, 9 kHz a 3 o 6 GHz
9 kHz a 3 o 6 GHz Rango de frecuencia
tipo N hembra Conector de salida RF
-144 a +18 dBm a 10 MHz a 3 GHz Potencia de salida
-134 dBc/Hz a 1 GHz, 20 kHz offset (típ.) Ruido de fase SSB
AM, FM, ΦM, pulso (según la configuración) Modulación
Solicitar ficha técnica
Atributo Valor
Rango de frecuencia 9 kHz a 3 o 6 GHz
Conector de salida RF tipo N hembra
Potencia de salida -144 a +18 dBm a 10 MHz a 3 GHz
Ruido de fase SSB -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.)
Modulación AM, FM, ΦM, pulso (según la configuración)
Precisión de nivel ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm
Armónicos < -35 dBc (espec.) a 9 kHz a 3 GHz
Espurias no armónicas -75 a -87 dBc (espec.), >10 kHz offset
Resolución de frecuencia 0,001 Hz
Modos de barrido barrido por pasos, modo lista
Envejecimiento de base de tiempo < ±1 × 10⁻⁷ por año
Interfaces GPIB, LAN (LXI), USB
Velocidad de conmutación ≤ 1,15 ms (típ.)
Dimensiones (An × Al × P) 426 × 88 × 489 mm
Peso 13,6 kg

Configuraciones disponibles

ModeloRango de frecuenciaConfiguración
N5181B-5039 kHz a 3 GHzGenerador de señales analógico
N5181B-5069 kHz a 6 GHzGenerador de señales analógico
Keysight (Agilent) N5181B MXG X-Series RF Options:
  • N5181B - 503 - Frequency range 9 kHz to 3 GHz
  • N5181B - 506 - Frequency range 9 kHz to 6 GHz
  • N5181B - 1EA - High output power
  • N5181B - 1EQ - Extended low power range (to -127 dBm)
  • N5181B - 1EM - Rear panel RF output and I/Q inputs
  • N5181B - 1EL - Differential I/Q outputs (I bar and Q bar)
  • N5181B - 1ER - Extended external reference input (1 to 50 MHz)
  • N5181B - UNZ - Ultra-fast frequency and amplitude switching
  • N5181B - UNX - Ultra-low phase noise
  • N5181B - UNY - Ultra-low phase noise with signal-to-noise optimization mode
  • N5181B - UNT - AM, FM, and phase modulation
  • N5181B - UNW - Narrow pulse modulation with internal pulse generator
  • N5181B - UNV - Enhanced vector modulation performance (ACPR)
  • N5181B - 012 - Phase coherence (LO input and output)
  • N5181B - 302 - Avionics (VOR, ILS, marker beacon)
  • N5181B - 303 - Multifunction generator
  • N5181B - 320 - Pulse train generator (requires Option UNW)
  • N5181B - 006 - Removable 8 GB solid state memory (SD card) security option
  • N5181B - 009 - 30 GB internal solid state drive storage
Formulario de calibración Keysight (Agilent) N5181B

Formulario de reparación Keysight (Agilent) N5181B
Maximum file size: 40MB

El generador de señales RF Keysight (Agilent) N5181B MXG X-Series abarca de 9 kHz a 3 o 6 GHz, con +24 dBm de salida hasta 3 GHz y atenuador electrónico. Ruido de fase -146 dBc a 1 GHz, -96 dBc no armónicos, modulaciones AM/FM/ØM/pulse.

Ideal para pruebas RADAR y caracterización de ADC/mezcladores. Generadores integrados de impulsos y multifunción. Interfaces: LAN, USB, GPIB. Compatible con SCPI, IVI-COM, MATLAB.

Testwall puede suministrar el Keysight (Agilent) N5181B MXG X-Series RF Signal Generator usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza equipos confiables y de alto rendimiento. Contáctenos para calibración o reparación del Keysight (Agilent) N5181B MXG X-Series RF Signal Generator.

Opciones y configuraciones

  • Rango de frecuencia: 9 kHz a 3 o 6 GHz (Opc. 503/506)
  • Potencia de salida: -144 a +18 dBm (+24 dBm con Opc. 1EA) a 10 MHz a 3 GHz
  • Ruido de fase SSB: -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.); -146 dBc/Hz (típ.) con Opc. UNX
  • Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
  • Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
