Keysight (Agilent) N5182B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 3 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -75 a -87 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 15,9 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5182B-503 | 9 kHz a 3 GHz | Generador de señales vectorial |
| N5182B-506 | 9 kHz a 6 GHz | Generador de señales vectorial |
Keysight Technologies N5182B-503 Options:
- N5182B-503 - 503 - Frequency range 9 kHz to 3 GHz
- N5182B-503 - 1EA - High output power
- N5182B-503 - 1EL - Differential I/Q outputs
- N5182B-503 - 1EM - Rear panel RF output and I/Q inputs
- N5182B-503 - 1EQ - Extended low power range (down to -127 dBm)
- N5182B-503 - 1ER - Extended frequency reference input (1 to 50 MHz)
- N5182B-503 - 003 - Digital baseband output (requires N5102A)
- N5182B-503 - 004 - Digital baseband input (requires N5102A)
- N5182B-503 - 006 - Removable 8 GB solid state memory (SD card) security option
- N5182B-503 - 009 - 30 GB internal solid-state drive
- N5182B-503 - 012 - Phase coherence (LO input/output)
- N5182B-503 - 022 - 512 Msa playback memory
- N5182B-503 - 023 - 1024 Msa playback memory
- N5182B-503 - 303 - Multifunction generator
- N5182B-503 - 320 - Pulse train generator (requires Option UNW)
- N5182B-503 - 403 - Additive white Gaussian noise (AWGN)
- N5182B-503 - 430 - Multitone and two-tone
- N5182B-503 - 431 - Custom modulation (Arb and real-time mode)
- N5182B-503 - 432 - Real-time phase noise impairments
- N5182B-503 - 656 - Baseband generator with 80 MHz RF bandwidth (100 Sa/s to 100 MSa/s)
- N5182B-503 - 657 - Wideband baseband generator upgrade to 160 MHz RF bandwidth (100 Sa/s to 200 MSa/s)
- N5182B-503 - 660 - Real-time baseband generator
- N5182B-503 - UN7 - Bit error rate (BER) analyzer
- N5182B-503 - UNT - AM, FM, and phase modulation
- N5182B-503 - UNV - Improved ACPR performance
- N5182B-503 - UNW - Narrow pulse modulation with internal pulse generator
- N5182B-503 - UNX - Ultra-low phase noise performance
- N5182B-503 - UNY - Ultra-low phase noise with signal-to-noise optimization mode
- N5182B-503 - UNZ - Fast frequency and amplitude switching

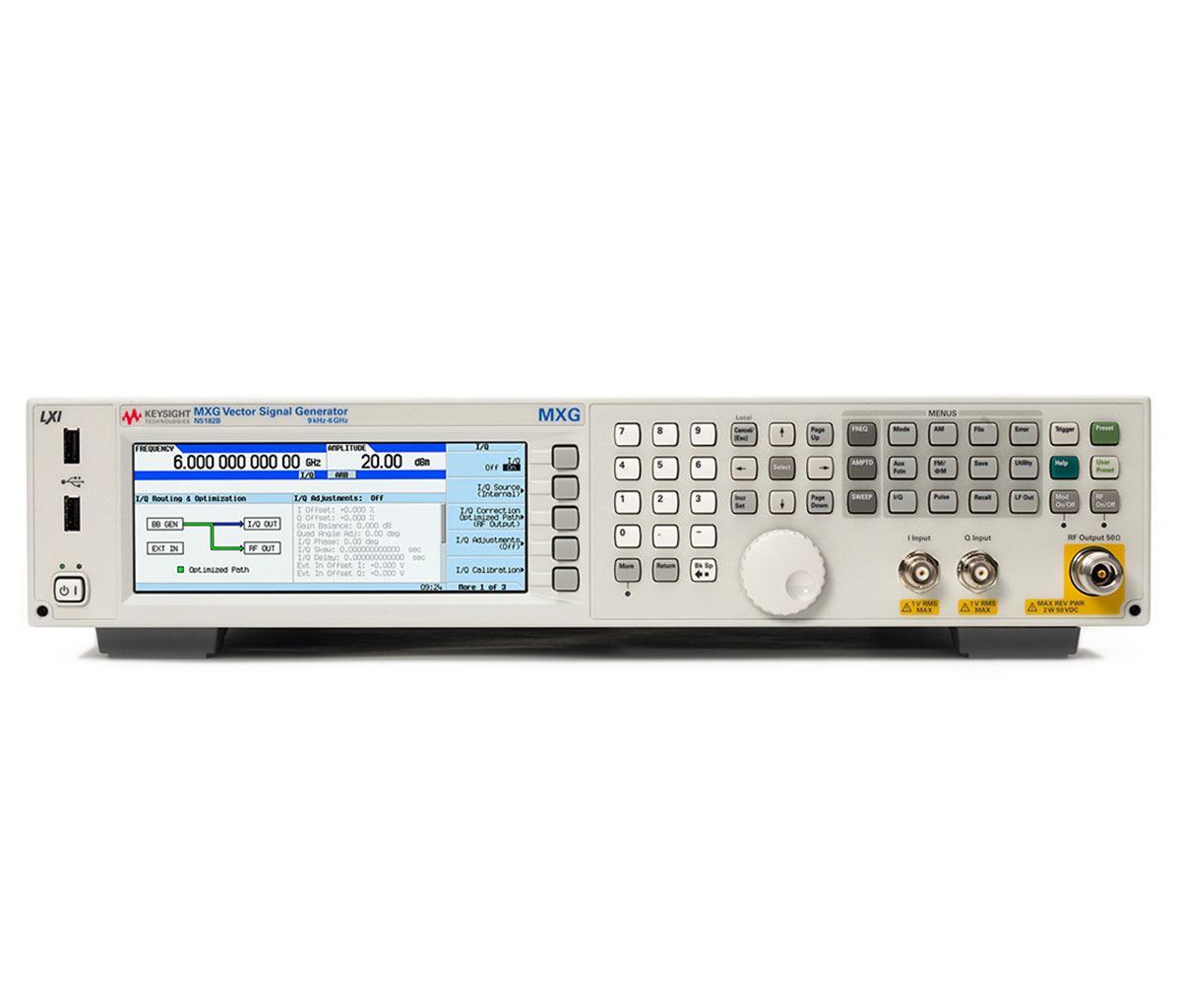

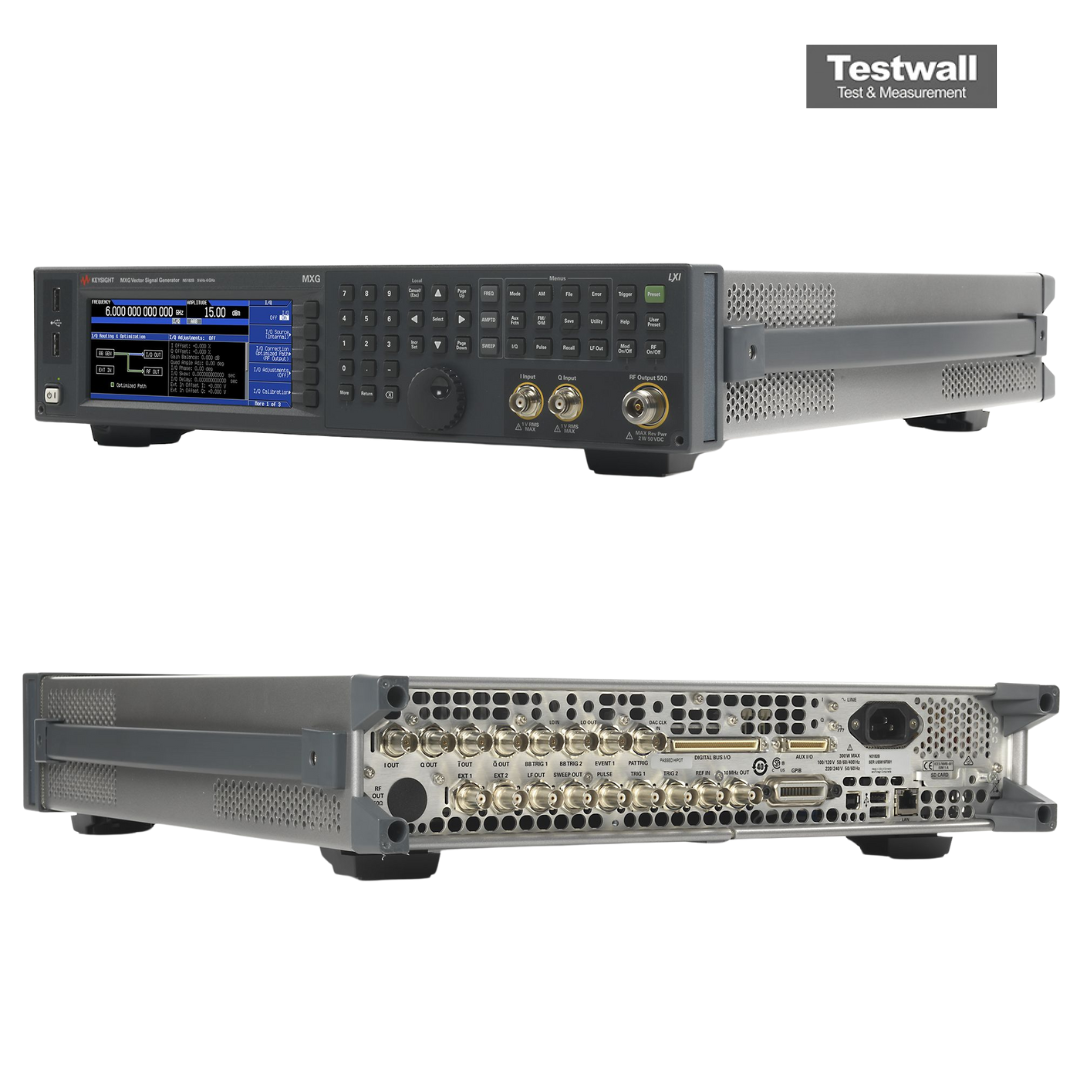

El Keysight (Agilent) N5182B‑503 es un generador de señal vectorial RF de la serie MXG X‑Series de alto rendimiento, que cubre de 9 kHz a 3 GHz, ofreciendo pureza espectral excepcional y precisión a nivel de receptor. Cuenta con un amplio ancho de banda vectorial de 160 MHz, memoria AWG de 1 024 MSa, EVM ultra bajo del 0,4 % (802.11ac/LTE) y un rendimiento ACPR impresionante (–73 dBc para W‑CDMA), lo que lo hace ideal para aplicaciones inalámbricas exigentes.
Equipado con interfaces estándar LAN, GPIB, USB y control SCPI, este generador admite casos de prueba avanzados mediante mejoras opcionales como AWGN, modulación digital y memoria ampliada.
Testwall puede suministrar el Keysight (Agilent) N5182B‑503 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5182B‑503.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 3 GHz (Opc. 503)
- Potencia de salida: -144 a +18 dBm (+24 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Ruido de fase SSB: -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.); -146 dBc/Hz (típ.) con Opc. UNX
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW), I/Q
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
- Ancho de banda de modulación: 160 MHz RF (I+Q) interno con Opc. 656/657
