Keysight (Agilent) N5182B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 6 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -75 a -87 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 15,9 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5182B-503 | 9 kHz a 3 GHz | Generador de señales vectorial |
| N5182B-506 | 9 kHz a 6 GHz | Generador de señales vectorial |
Keysight (Agilent) N5182B-506 Options:
Options available for the Keysight (Agilent) MXG X-Series vector signal generator (N5182B). Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- N5182B - 656 - Internal baseband generator, 80 MHz RF bandwidth
- N5182B - 657 - Internal baseband generator, 160 MHz RF bandwidth
- N5182B - 403 - Calibrated AWGN
- N5182B - UNT - AM, FM and phase modulation
- N5182B - UNW - Narrow pulse modulation
- N5182B - 1EA - High output power
- N5182B - 1EQ - Low output power
- N5182B - UNZ - Fast switching
- N5182B - 1EM - RF output moved to rear panel
- N5182B - 006 - Instrument security
- N5182B - 1CM - Rack mount kit
- N5182B - 1CN - Front handle kit
- N5182B - 1CP - Rack mount kit with handles

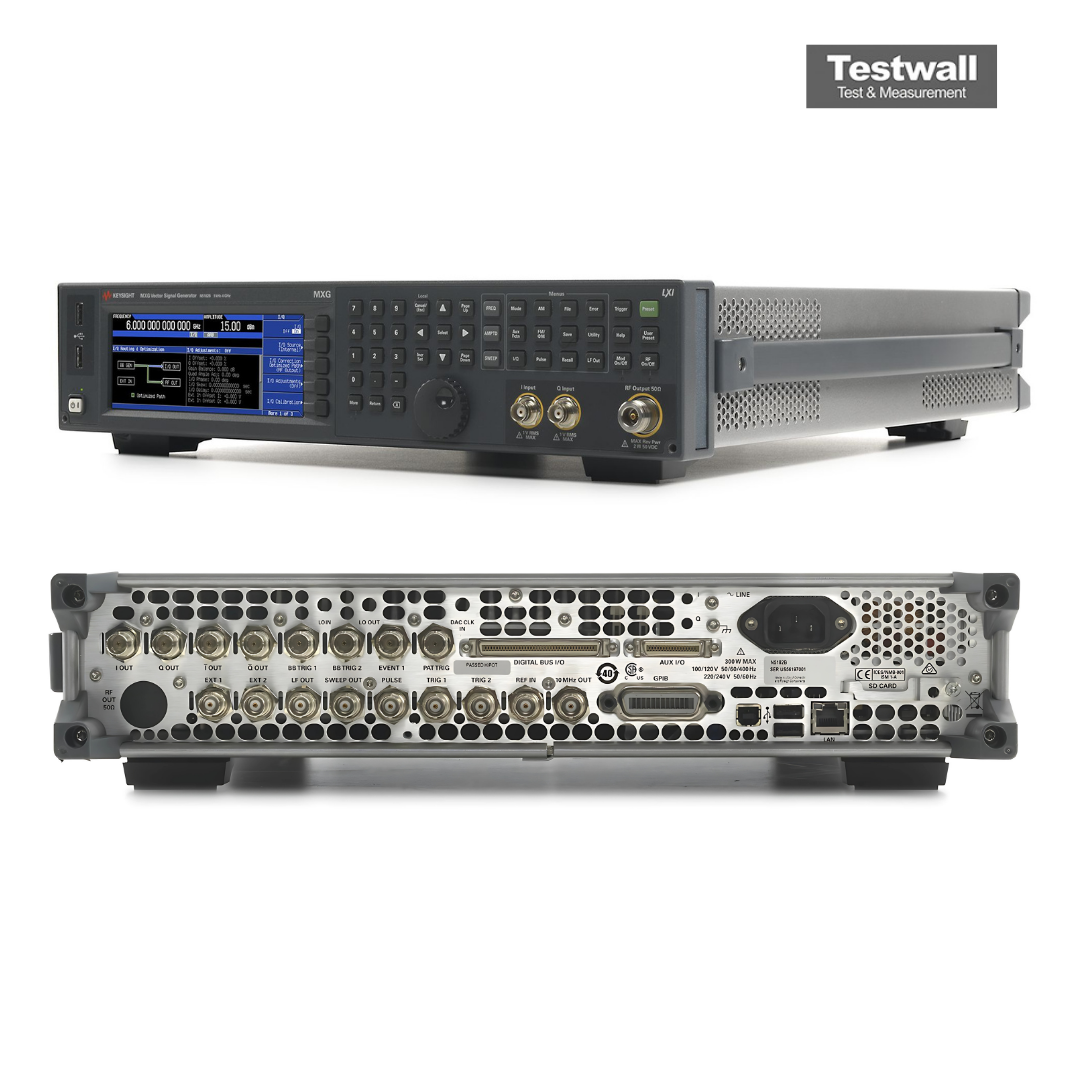

El Keysight (Agilent) N5182B-506 es un generador de señales vectoriales de 6 GHz con un ruido de fase de –146 dBc/Hz a 1 GHz y offset de 20 kHz. Ofrece hasta +27 dBm de salida, ancho de banda vectorial de 160 MHz y 1024 MSa de memoria.
Designed for flexible analog and vector modulation, the N5182B-506 supports diverse signal generation with excellent ACPR and EVM. Ideal for R&D and manufacturing.
Testwall puede suministrar el Keysight (Agilent) N5182B-506 usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5182B-506.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 6 GHz (Opc. 506)
- Potencia de salida: -144 a +18 dBm (+24 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Ruido de fase SSB: -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.); -146 dBc/Hz (típ.) con Opc. UNX
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW), I/Q
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
- Ancho de banda de modulación: 160 MHz RF (I+Q) interno con Opc. 656/657
