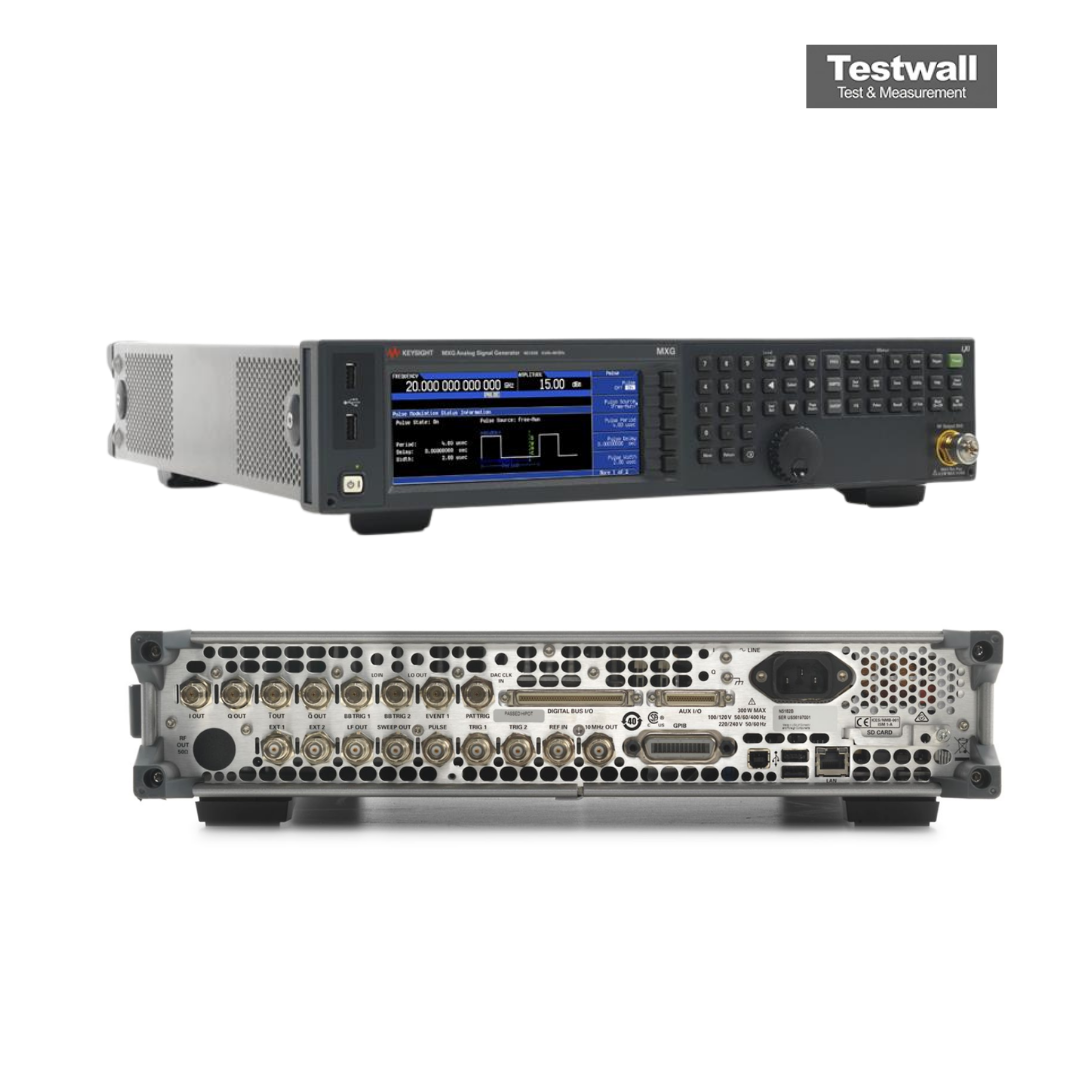

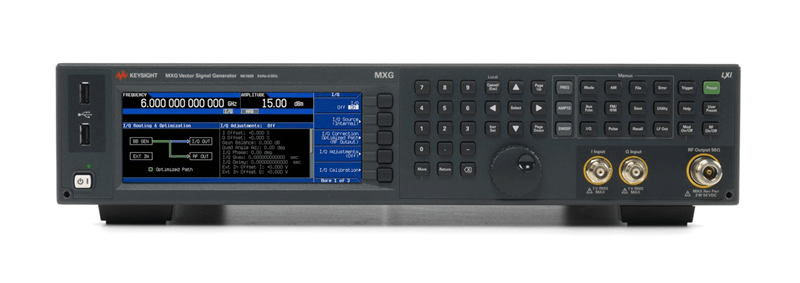

Keysight (Agilent)
Keysight (Agilent) N5182B
MXG X-Series Generador de señales vectorial, 9 kHz a 3 o 6 GHz
0,001 Hz Resolución de frecuencia
barrido por pasos, modo lista Modos de barrido
< ±1 × 10⁻⁷ por año Envejecimiento de base de tiempo
tipo N hembra Conector de salida RF
GPIB, LAN (LXI), USB Interfaces
| Atributo | Valor |
|---|---|
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Conector de salida RF | tipo N hembra |
| Interfaces | GPIB, LAN (LXI), USB |
| Rango de frecuencia | 9 kHz a 3 o 6 GHz |
| Potencia de salida | -144 a +18 dBm a 10 MHz a 3 GHz |
| Ruido de fase SSB | -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 5 MHz a 6 GHz, máx. a -60 dBm |
| Armónicos | < -35 dBc (espec.) a 9 kHz a 3 GHz |
| Espurias no armónicas | -75 a -87 dBc (espec.), >10 kHz offset |
| Velocidad de conmutación | ≤ 1,15 ms (típ.) |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 15,9 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5182B-503 | 9 kHz a 3 GHz | Generador de señales vectorial |
| N5182B-506 | 9 kHz a 6 GHz | Generador de señales vectorial |
Keysight (Agilent) N5182B MXG X-Series RF Options:
- N5182B - 503 - Frequency range 9 kHz to 3 GHz
- N5182B - 506 - Frequency range 9 kHz to 6 GHz
- N5182B - FRQ - Frequency extension to 7.2 GHz (requires Option 506 and N5182BX07 Frequency Extender)
- N5182B - 1EA - High output power
- N5182B - 1EL - Differential I/Q outputs
- N5182B - 1EM - Rear panel RF output and I/Q inputs
- N5182B - 1EQ - Extended power range (down to -127 dBm)
- N5182B - 1ER - External reference input 1 to 50 MHz
- N5182B - 003 - Digital baseband output (requires N5102A)
- N5182B - 004 - Digital baseband input (requires N5102A)
- N5182B - 006 - Removable SD card storage (up to 8 GB)
- N5182B - 009 - 30 GB internal solid state memory
- N5182B - 012 - Phase coherence (LO input/output)
- N5182B - 022 - 512 Msa waveform playback memory
- N5182B - 023 - 1024 Msa waveform playback memory
- N5182B - 302 - Avionics (VOR, ILS localizer/glide slope, marker beacon)
- N5182B - 303 - Multifunction generator
- N5182B - 320 - Pulse train generator (requires Option UNW)
- N5182B - 403 - Additive white Gaussian noise (AWGN)
- N5182B - 430 - Multitone and two-tone
- N5182B - 431 - Custom modulation (ARB and real-time mode)
- N5182B - 432 - Real-time phase noise impairments
- N5182B - 656 - Baseband generator with 100 MSa/s sample rate and 80 MHz RF bandwidth
- N5182B - 657 - Baseband generator upgrade to 200 MSa/s sample rate and 160 MHz RF bandwidth
- N5182B - 660 - Real-time baseband generator
- N5182B - SD0 - No internal non-volatile memory (security)
- N5182B - UN7 - Bit error rate (BER) analyzer
- N5182B - UNT - AM, FM, and phase modulation
- N5182B - UNW - Narrow pulse modulation and internal pulse generator
- N5182B - UNX - Ultra-low phase noise performance
- N5182B - UNY - Ultra-low phase noise with signal-to-noise optimization mode
- N5182B - UNZ - Fast switching speed
- N5182B - UNV - Optimized ACPR/EVM performance
El generador de señales RF Keysight (Aglient) N5182B MXG X‑Series cubre 9 kHz–6 GHz, ancho de banda vectorial de 160 MHz, ruido de fase –146 dBc/Hz, EVM 0,4 %, ACPR –73 dBc, memoria de 1024 MSa y salida de +27 dBm.
Diseñado para pruebas de receptor y caracterización de amplificadores de potencia, genera señales LTE, WLAN y GNSS mediante PathWave Signal Generation, acelerando ciclos de prueba y reduciendo costos con su ciclo de calibración de 3 años.
Testwall puede suministrar el generador de señales RF Keysight (Aglient) N5182B MXG X‑Series usado, completamente probado. Con soporte experto y envío global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del generador de señales RF Keysight (Aglient) N5182B MXG X‑Series.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 3 o 6 GHz (Opc. 503/506)
- Potencia de salida: -144 a +18 dBm (+24 dBm con Opc. 1EA) a 10 MHz a 3 GHz
- Ruido de fase SSB: -134 dBc/Hz a 1 GHz, 20 kHz offset (típ.); -146 dBc/Hz (típ.) con Opc. UNX
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW), I/Q
- Velocidad de conmutación: ≤ 1,15 ms (típ.); ≤ 950 µs (típ.) con Opc. UNZ
- Ancho de banda de modulación: 160 MHz RF (I+Q) interno con Opc. 656/657
