Keysight (Agilent) N5183A
| Atributo | Valor |
|---|---|
| Resolución de frecuencia | 0,01 Hz |
| Armónicos | -54 dBc (espec.) a 2 a 20 GHz |
| Velocidad de conmutación | ≤ 5 ms |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Rango de frecuencia | 100 kHz a 20 GHz |
| Potencia de salida | -130 a +11 dBm (según la configuración) |
| Ruido de fase SSB | -95 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -98 dBc/Hz (típ.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB a 2 GHz; ±0,9 dB a 2 a 20 GHz |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 432 mm |
| Peso | 13,8 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5183A-520 | 100 kHz a 20 GHz | Generador de señales analógico |
| N5183A-532 | 100 kHz a 31,8 GHz | Generador de señales analógico |
| N5183A-540 | 100 kHz a 40 GHz | Generador de señales analógico |
| N5183A-520 | 100 kHz a 20 GHz | Generador de señales analógico |
Keysight (Agilent) N5183A Options:
Options available for the Keysight (Agilent) MXG microwave analog signal generator (N5183A). Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- N5183A - 520 - Frequency range 100 kHz to 20 GHz
- N5183A - UNT - AM, FM and phase modulation
- N5183A - UNU - Pulse modulation
- N5183A - UNW - Narrow pulse modulation
- N5183A - 1E1 - Step attenuator
- N5183A - 1EA - High output power
- N5183A - 1ER - Flexible reference input
- N5183A - 1EM - RF output moved to rear panel
- N5183A - 006 - Instrument security
- N5183A - 1CM - Rack mount kit
- N5183A - 1CN - Front handle kit
- N5183A - 1CP - Rack mount kit with handles

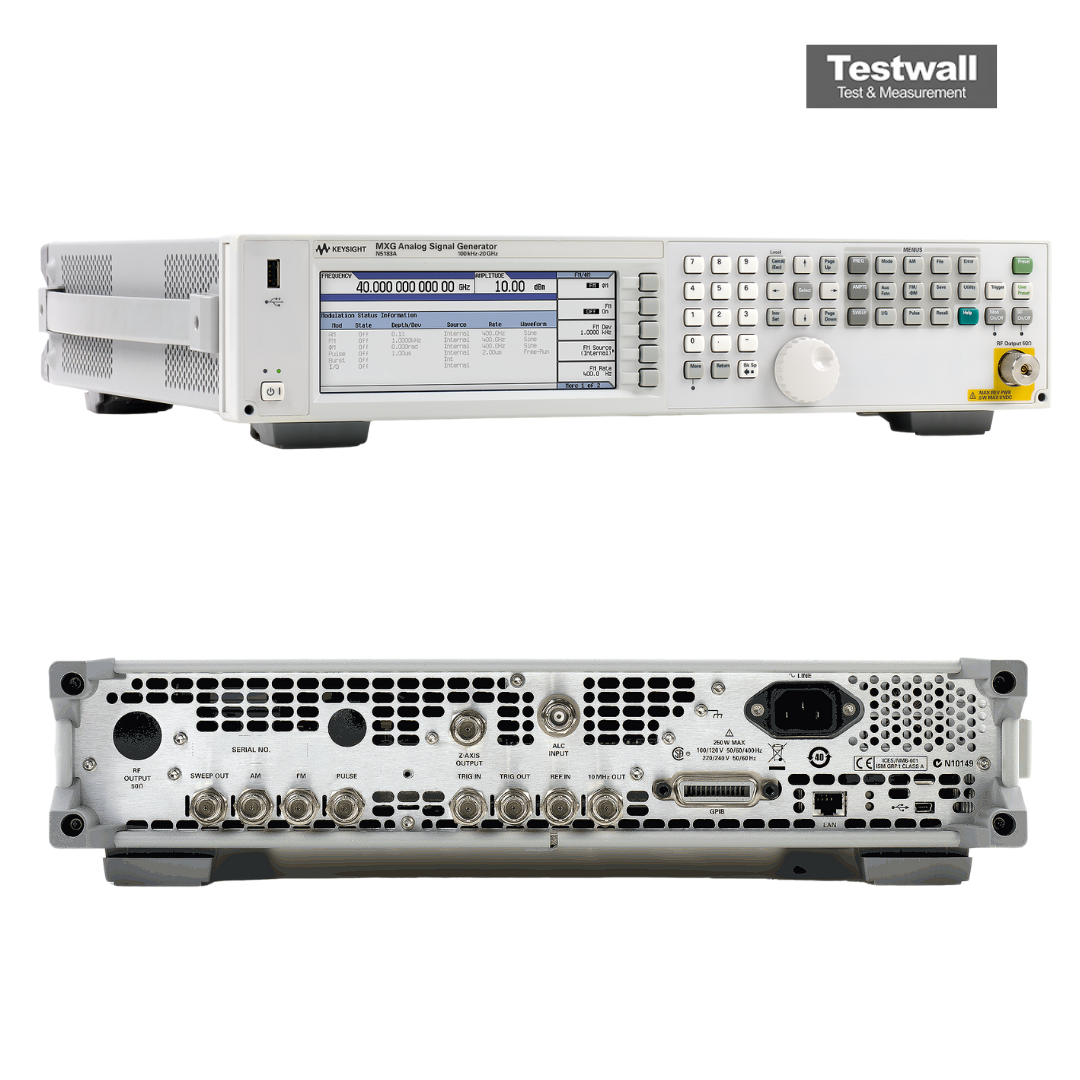

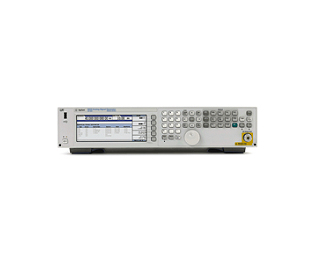

El generador de señales analógicas Keysight (Agilent) N5183A MXG cubre frecuencias de 100 kHz a 20 GHz con un formato compacto 2RU. Ofrece conmutación de frecuencia ≤ 900 µs (600 µs típicamente), potencia de salida de hasta +18 dBm a 20 GHz y un ruido de fase de -98 dBc/Hz a 20 kHz. Ideal para pruebas de antenas y dispositivos de alta potencia.
Soporta modulación AM, FM y por pulsos con tiempos de subida/bajada <10 ns y anchos de pulso de 20 ns. Conectividad mediante USB 2.0, GPIB y LAN 100BaseT.
Testwall puede suministrar el Keysight (Agilent) N5183A MXG Analog Signal Generator usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Keysight (Agilent) N5183A MXG Analog Signal Generator.
Opciones y configuraciones
- Velocidad de conmutación: ≤ 5 ms; ≤ 1,15 ms con Opc. UNZ
- Rango de frecuencia: 100 kHz a 20 GHz (Opc. 520)
- Potencia de salida: -130 a +11 dBm (Opc. 520, con Opc. 1E1); +19 dBm a 3,2 a 20 GHz con Opc. 1EA
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNU/UNW)
- Conector de salida RF: 3,5 mm macho (Opc. 520), 2,4 mm macho (Opc. 532/540); tipo N con Opc. 1ED
