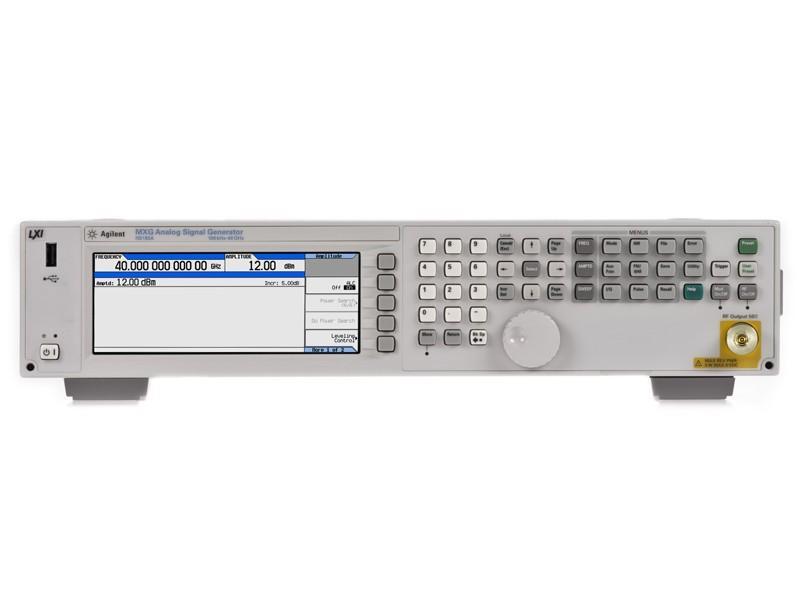

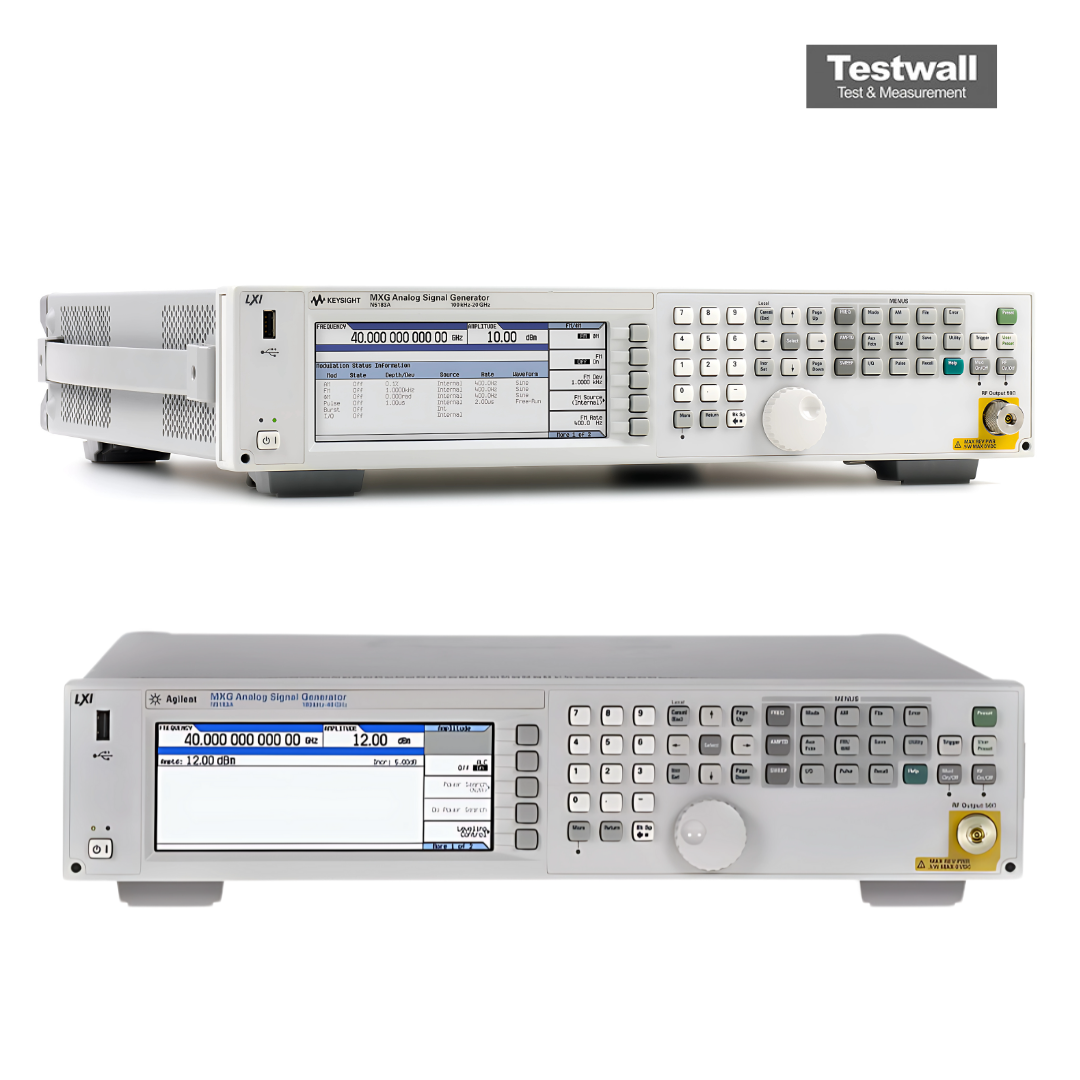

Keysight (Agilent) N5183A
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 100 kHz a 40 GHz |
| Resolución de frecuencia | 0,01 Hz |
| Armónicos | -54 dBc (espec.) a 2 a 20 GHz |
| Velocidad de conmutación | ≤ 5 ms |
| Modos de barrido | barrido por pasos, modo lista |
| Potencia de salida | -130 a +11 dBm (según la configuración) |
| Ruido de fase SSB | -95 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -98 dBc/Hz (típ.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB a 2 GHz; ±0,9 dB a 2 a 20 GHz |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 432 mm |
| Peso | 13,8 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5183A-520 | 100 kHz a 20 GHz | Generador de señales analógico |
| N5183A-532 | 100 kHz a 31,8 GHz | Generador de señales analógico |
| N5183A-540 | 100 kHz a 40 GHz | Generador de señales analógico |
| N5183A-520 | 100 kHz a 20 GHz | Generador de señales analógico |
Keysight Technologies N5183A-540 Options:
- N5183A-540 - 540 - Frequency range from 100 kHz to 40 GHz
- N5183A-540 - UNZ - Fast frequency switching
- N5183A-540 - 1E1 - Step attenuator
- N5183A-540 - 1EA - High power
- N5183A-540 - UNU - Pulse modulation
- N5183A-540 - UNW - Narrow pulse modulation
- N5183A-540 - UNT - AM, FM, phase modulation
- N5183A-540 - 006 - Instrument security
- N5183A-540 - 1ER - Flexible reference input (1-50 MHz)
- N5183A-540 - 1EM - Move RF output to rear panel
- N5183A-540 - 1ED - Type N RF output connector
- N5183A-540 - 1CM - Rackmount kit
- N5183A-540 - 1CN - Front handle kit
- N5183A-540 - 1CP - Rackmount and front handle kit
- N5183A-540 - 1CR - Rack slide kit
- N5183A-540 - AXT - Transit case
El generador de señales RF Keysight (Agilent) N5183A‑540 ofrece un rendimiento excepcional con un rango ultrabanda de 100 kHz a 40 GHz, admitiendo pruebas completas en la banda Ka. Sus especificaciones clave incluyen ruido de fase de –107 dBc/Hz a 3 GHz con un offset de 20 kHz, potencia de salida de –20 dBm a +11 dBm (ampliable a +18 dBm con opción 1EA) y conmutación de frecuencia en ≤ 5 ms gracias a fast‑switch UNZ. Soporta modulación AM, FM, PM e impulsos, con E/S (GPIB, USB, LAN) y compatibilidad LXI clase C.
Diseñado para ofrecer flexibilidad en aplicaciones RF y microondas, el N5183A‑540 es perfecto para entornos de prueba automatizados que requieren conmutación rápida y amplio rango de frecuencias. La suite de modulación mejora el manejo de señales complejas.
Testwall puede suministrar el Keysight (Agilent) N5183A‑540 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctanos directamente si necesitas calibración o reparación del Keysight (Agilent) N5183A‑540.
Opciones y configuraciones
- Rango de frecuencia: 100 kHz a 40 GHz (Opc. 540)
- Velocidad de conmutación: ≤ 5 ms; ≤ 1,15 ms con Opc. UNZ
- Potencia de salida: -130 a +11 dBm (Opc. 520, con Opc. 1E1); +19 dBm a 3,2 a 20 GHz con Opc. 1EA
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNU/UNW)
- Conector de salida RF: 3,5 mm macho (Opc. 520), 2,4 mm macho (Opc. 532/540); tipo N con Opc. 1ED
