Keysight (Agilent)

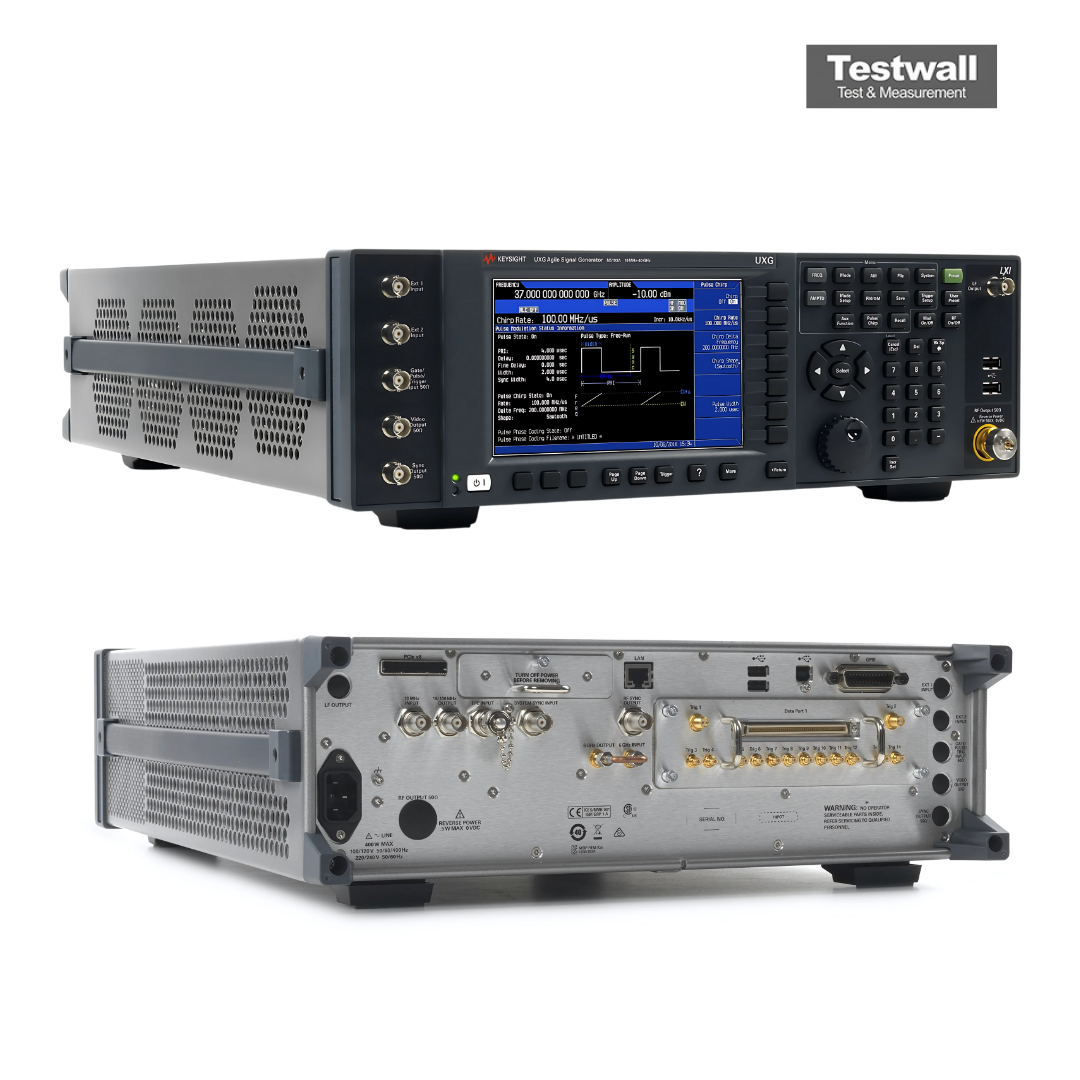

Keysight (Agilent) N5193A
Opción 520 (10 MHz a 20 GHz) – UXG Agile Signal Generator, 3.5 mm (m)
10 MHz a 20 GHz Rango de frecuencia
±1,4 dB (típ.), ALC on Precisión de nivel
10 kHz Resolución de frecuencia
-55 dBc por encima de 2 GHz Armónicos
-70 dBc (típ.) Espurias no armónicas
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 MHz a 20 GHz |
| Precisión de nivel | ±1,4 dB (típ.), ALC on |
| Resolución de frecuencia | 10 kHz |
| Armónicos | -55 dBc por encima de 2 GHz |
| Espurias no armónicas | -70 dBc (típ.) |
| Potencia de salida | -10 a +10 dBm (estándar); +7 dBm a 25,6 a 40 GHz |
| Ruido de fase SSB | -114 dBc/Hz a 10 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso, chirp (según la configuración) |
| Velocidad de conmutación | 95 µs |
| Modos de barrido | modo lista |
| Envejecimiento de base de tiempo | ±3 × 10⁻⁸ por año |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Interfaces | GPIB, LAN, USB |
| Dimensiones (An × Al × P) | 426 × 134 × 559 mm |
| Peso | 25 kg (máx.) |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5193A-520 | 10 MHz a 20 GHz | Generador de señales ágil |
| N5193A-540 | 10 MHz a 40 GHz | Generador de señales ágil |
Keysight Technologies N5193A-520 Options:
- N5193A-520 - FR1 - Frequency resolution 1 Hz
- N5193A-520 - SS1 - Switching speed 1 µs (List update rate 1 µs; not compatible with Option SS2)
- N5193A-520 - SS2 - Switching speed 370 ns (List update rate < 180 ns; switching speed of 370 ns applies in fast CW mode; not compatible with Option SS1)
- N5193A-520 - AT1 - Mechanical and solid-state attenuator (80 dB agile range and 120 dB overall range; not upgradable)
- N5193A-520 - EP1 - Enhanced phase noise (-126 dBc/Hz (typ) at 10 kHz offset for a 10 GHz carrier frequency; not upgradable)
- N5193A-520 - UNT - AM, FM, phase modulation, narrowband chirp, and LF output
- N5193A-520 - WC1 - Wideband chirp (min 10%) (Requires UNT)
- N5193A-520 - PM1 - Pulse modulation
- N5193A-520 - 1EM - Move all connectors to rear panel (Not upgradable)
- N5193A-520 - 1ED - Type-N (f) RF output connector (Only available on 520 units; includes standard adapter Type-N male to 3.5 mm female)
- N5193A-520 - CC1 - 100-pin LVDS I/O interface (Must select CC1 or CC2)
- N5193A-520 - CC2 - 50-pin BCD I/O interface (Must select CC1 or CC2)
- N5193A-520 - UK6 - Commercial calibration certificate with test data
- N5193A-520 - 1A7 - UXG Keysight calibration + uncertainties + guardbanding (compliant calibration)
- N5193A-520 - A6J - UXG ANSI Z540-1-1994 calibration
- N5193A-520 - CD1 - CD-ROM containing English documentation set
- N5193A-520 - CA1 - 100-pin LVDS cable, 1.5m length
- N5193A-520 - CA2 - 50-pin BCD cable, 1.5m length
El generador de señales analógicas Keysight (Agilent) N5193A-520 MXG abarca de 100 kHz a 20 GHz, con ruido de fase de ~–107 dBc/Hz a 3 GHz con offset de 20 kHz. Potencia de salida entre –20 dBm y +11 dBm, hasta +18 dBm opcionalmente. Conmutación ≤ 5 ms, admite modulación AM, FM, PM y por pulsos.
Incluye interfaces GPIB, USB y LAN, compatible con LXI, ideal para pruebas automatizadas y aplicaciones RF exigentes.
Testwall puede suministrar el Keysight (Agilent) N5193A-520 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos para calibración o reparación del Keysight (Agilent) N5193A-520.
Opciones y configuraciones
- Rango de frecuencia: 10 MHz a 20 GHz (Opc. 520)
- Resolución de frecuencia: 10 kHz; 0,001 Hz con Opc. FR1
- Potencia de salida: -10 a +10 dBm (estándar); -130 dBm con Opc. AT2; +7 dBm a 25,6 a 40 GHz
- Ruido de fase SSB: -114 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -121 dBc/Hz a 10 kHz offset con Opc. EP1
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. PM1), chirp
- Velocidad de conmutación: 95 µs; 180 ns con Opc. SS4
- Conector de salida RF: 3,5 mm macho (Opc. 520), 2,4 mm macho (Opc. 540); tipo N hembra con Opc. 1ED
