Rohde & Schwarz
Rohde & Schwarz UPV
250KHz UPV Audio Analyser
10 Hz – 250 kHz Rango de frecuencia
100 µV – 200 V (valor RMS) Rango de nivel de entrada
hasta 7 dígitos Resolución de medición
-110 dB (típico) Distorsión armónica total (THD+N)
hasta 130 dB Relación señal/ruido (SNR)
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 Hz – 250 kHz |
| Rango de nivel de entrada | 100 µV – 200 V (valor RMS) |
| Resolución de medición | hasta 7 dígitos |
| Distorsión armónica total (THD+N) | -110 dB (típico) |
| Relación señal/ruido (SNR) | hasta 130 dB |
| Impedancia de entrada | 200 kΩ / 10 pF (modo de alta impedancia) |
| Canales de medición | 2 canales simultáneos |
| Generador de señal integrado | Sí, generador de audio de doble canal con frecuencia de 10 Hz a 250 kHz |
| Interfaz y conectividad | USB, LAN (LXI), IEC 625/IEEE 488 (GPIB) |
| Tipos de medición soportados | Nivel, frecuencia, fase, THD, THD+N, IMD, diafonía, respuesta en frecuencia y análisis FFT |
Rohde & Schwarz UPV Options:
- UPV - B1 - Low Distortion Generator: For all applications that require extremely pure analog signals or an extended frequency range up to 200 kHz
- UPV - B2 - Digital Audio I/O 192 kHz: Digital audio interfaces (balanced, unbalanced and optical) for standard sampling rates of 32 kHz to 192 kHz
- UPV - B3 - Second Analog Generator: Second analog output amplifier allowing different signals to be output on both analog output channels
- UPV - B41 - I²S Interface: Second digital interface option installable in addition to UPV-B2, permitting audio analysis on I²S chips
- UPV - K21 - Digital Audio Protocol: For analyzing and generating digital auxiliary data (channel status, user, validity, parity)
- UPV - K22 - Jitter and Interface Test: For analyzing the physical parameters of the digital audio interface
- UPV - K4 - Remote Control: Ensures remote control operation via LAN, RS-232-C or IEC/IEEE bus interface in accordance with IEC 625/IEEE488
- UPV - U1 - 150 Ω Modification: Changes the source impedance of the analog generator from 200 Ω to 150 Ω
| Model | UPV |
|---|

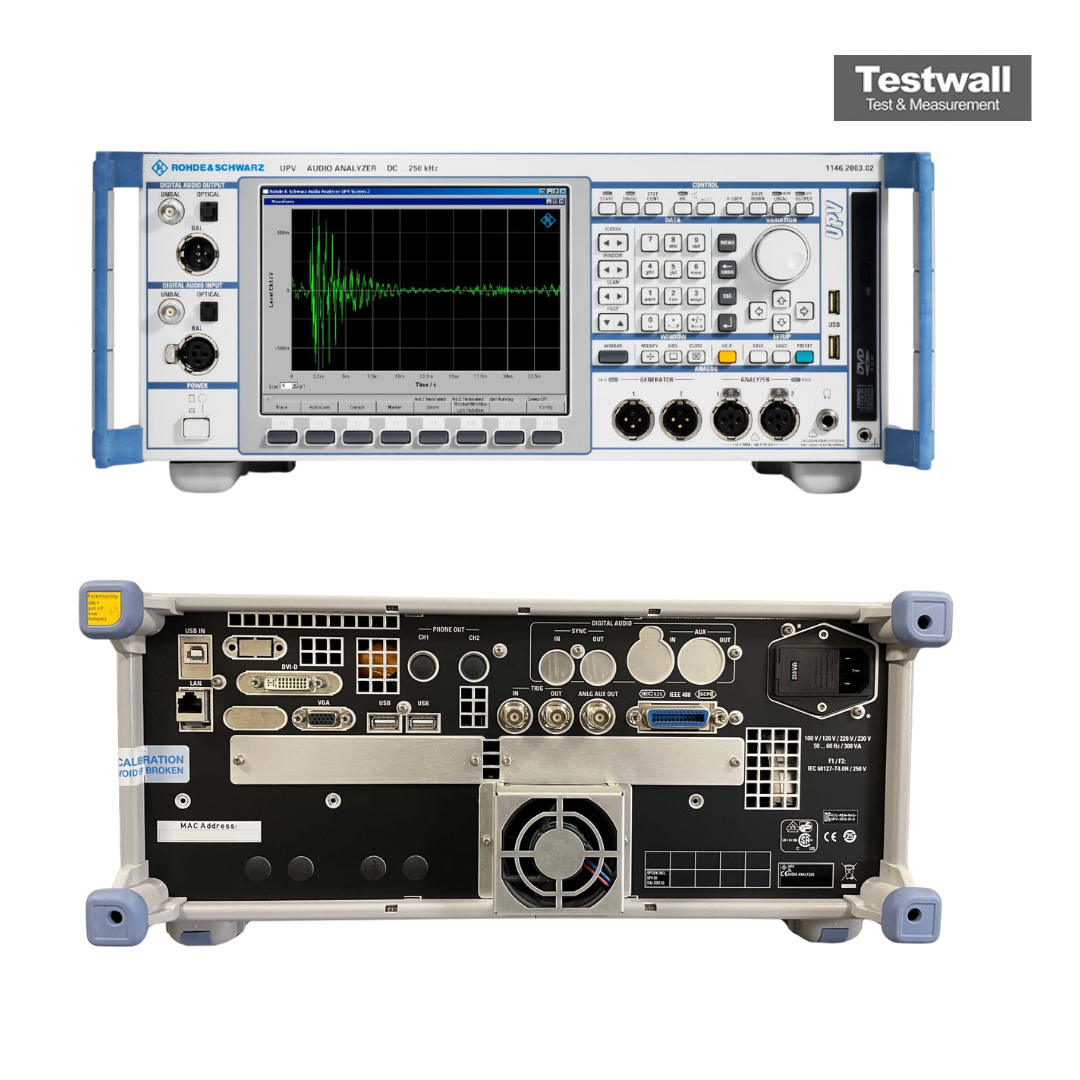

El Rohde & Schwarz UPV es un analizador de audio de alto rendimiento que abarca de DC a 250 kHz, con PC integrado y muestreo de 400 kHz. Genera señales analógicas y digitales, análisis FFT multicanal con resolución de mHz y señales senoidales puras mediante el generador R&S®UPV-B1.
Con monitor de audio e interfaces USB, GP-IB y LAN, el UPV permite pruebas de audio eficaces en entornos profesionales.
Testwall puede suministrar el Rohde & Schwarz UPV usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio excepcionales. Contáctenos si necesita calibración o reparación del Rohde & Schwarz UPV.
