Tektronix
Tektronix SD44
4 GHz Largeur de bande
4 canaux Nombre de canaux
95 ps Temps de montée
50 Ω Impédance d'entrée
±2,5 V Tension d'entrée maximale
| Attribut | Valeur |
|---|---|
| Largeur de bande | 4 GHz |
| Nombre de canaux | 4 canaux |
| Temps de montée | 95 ps |
| Impédance d'entrée | 50 Ω |
| Tension d'entrée maximale | ±2,5 V |
| Sensibilité | 10 mV/div à 1 V/div |
| Type de module | Module d'acquisition pour oscilloscope TDS série 8000 |
| Compatibilité | Oscilloscopes Tektronix TDS8000, CSA8000 |
| Facteur de forme | Module enfichable double largeur |
| Connecteurs d'entrée | SMA femelle (4 entrées) |
Tektronix SD44 Options:
- SA-42 - Opt. A1 - International Power Plug Option A1
- SA-42 - Opt. A2 - International Power Plug Option A2
- SA-42 - Opt. A3 - International Power Plug Option A3
- SA-42 - Opt. A4 - International Power Plug Option A4
- SA-42 - Opt. A5 - International Power Plug Option A5
- SA-42 - Opt. 1E - CE Certified Configuration: Delete Standard Power Supply/Charger
- SD-48 - Opt. RR - Add 10 Gb/s Hardware Filter (119-5916-00), SMA In-line Connector (015-1011-00), and Frequency Response Graph using a Typical SD-22 Electrical Sampling Head Performance with Boundary Limits per ITU-T COM15-264E
- SD-44 - 016-1609-00 - External Power Supply with SD-4x Adapter Cable; includes IEC Compatible Power Supply, SD-44/SD-48 Adapter Cable, U.S. Power Cord, Instruction Sheet
- SD-44 - 161-0066-09 - Alternative Power Cord, European (IEC Compatible)
- SD-44 - 161-0066-10 - Alternative Power Cord, UK (IEC Compatible)
- SD-44 - 161-0066-11 - Alternative Power Cord, Australia (IEC Compatible)
- SD-44 - 161-0154-00 - Alternative Power Cord, Switzerland (IEC Compatible)
- SD-44 - 119-5118-00 - DIN/FC Fiber Optic Hybrid Connector
- SD-44 - 015-0565-00 - 50Ω Power Divider, DC to 12 GHz (50% splitter), SMA Female
- SD-44 - 015-1014-00 - 50Ω Power Divider, DC to 12 GHz (50% splitter), SMA Male
- SD-44 - 119-5936-00 - SONET/SDH Hardware Filter (SMA), 155 Mb/s (117 MHz)
- SD-44 - 119-5929-00 - SONET/SDH Hardware Filter (SMA), 622 Mb/s (467 MHz)
- SD-44 - 119-5916-00 - SONET/SDH Hardware Filter (SMA), 10 Gb/s (with SD-48 and SD-22)
| Model | SD44 |
|---|

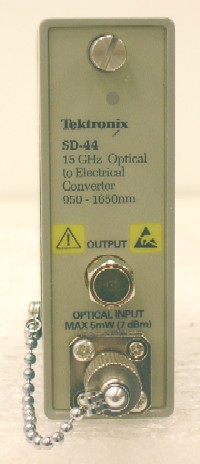

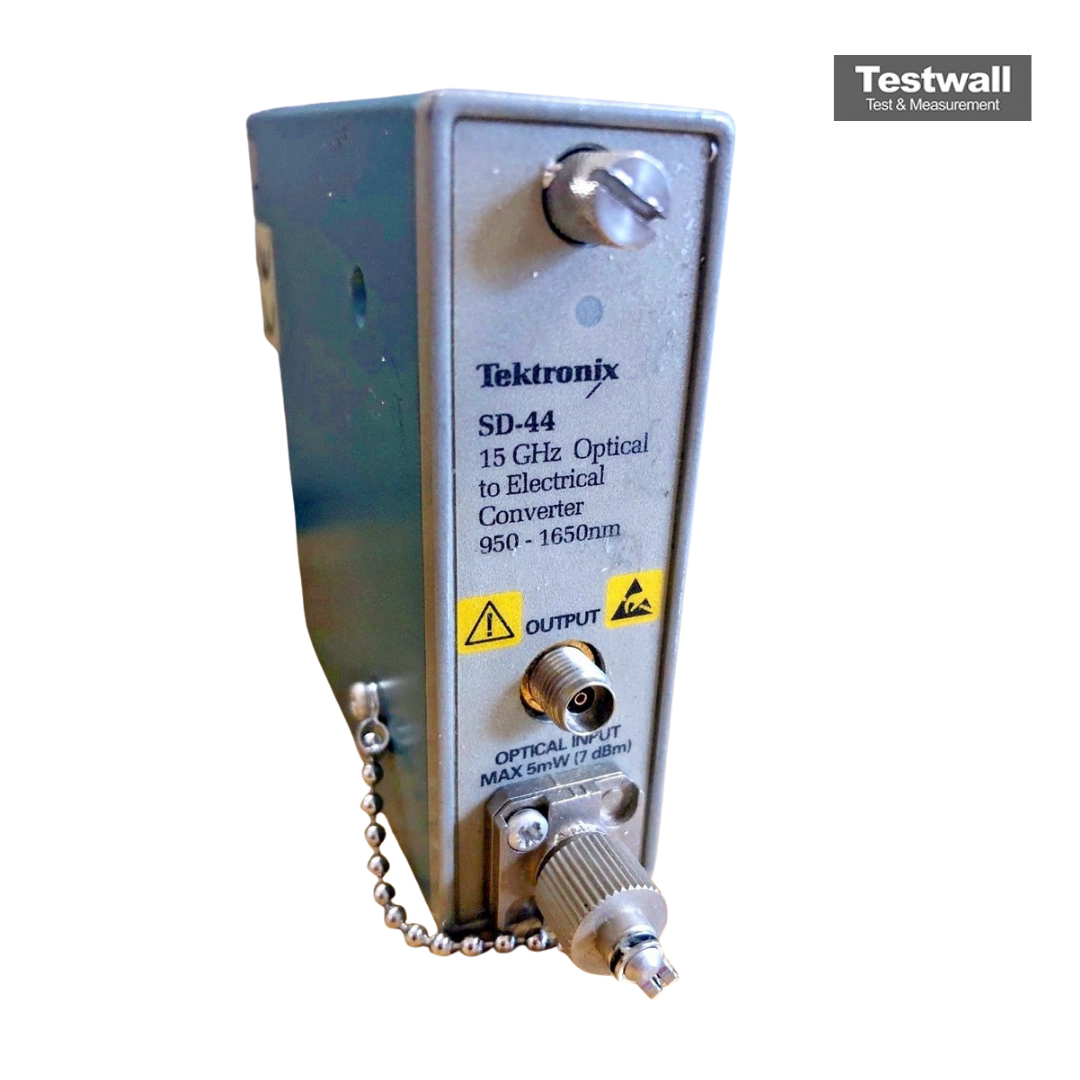

Le Tektronix SD44 est un module convertisseur optique-électrique capable de transformer des signaux optiques haute vitesse de DC à 15 GHz en sorties électriques précises pour oscilloscopes d'échantillonnage.
Il dispose d’un connecteur fibre FC/PC, d’une sortie électrique haute fidélité de 3,5 mm, et est compatible avec les emplacements CSA803 ou série 11800, permettant une installation directe ou à distance.
Testwall peut fournir le Tektronix SD44 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix SD44.
