Keysight (Agilent)
Keysight (Agilent) N5183B
Opción 520 (9 kHz a 20 GHz) – MXG Analog Signal Generator, 3.5 mm (m)
9 kHz a 20 GHz Rango de frecuencia
0,001 Hz Resolución de frecuencia
barrido por pasos, modo lista Modos de barrido
< ±1 × 10⁻⁷ por año Envejecimiento de base de tiempo
GPIB, LAN (LXI), USB Interfaces
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 20 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Interfaces | GPIB, LAN (LXI), USB |
| Potencia de salida | -130 a +18 dBm a 3,2 a 13 GHz (según la configuración) |
| Ruido de fase SSB | -113 dBc/Hz a 10 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 2 GHz; ±0,9 dB (espec.) a 2 a 40 GHz |
| Armónicos | < -55 dBc (espec.) a 2 a 20 GHz, +10 dBm |
| Espurias no armónicas | -57 a -75 dBc (espec.) estándar |
| Velocidad de conmutación | ≤ 5 ms (espec.) |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 14,5 kg (según la configuración) |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5183B-513 | 9 kHz a 13 GHz | Generador de señales analógico |
| N5183B-520 | 9 kHz a 20 GHz | Generador de señales analógico |
| N5183B-532 | 9 kHz a 31,8 GHz | Generador de señales analógico |
| N5183B-540 | 9 kHz a 40 GHz | Generador de señales analógico |
Keysight Technologies N5183B-520 Options:
- N5183B-520 - UNZ - Fast frequency switching (CW mode ≤ 1.15 ms, List/step sweep ≤ 900 µs)
- N5183B-520 - UZ2 - Frequency switching (CW mode < 1.65 ms, List/step sweep < 1.4 ms)
- N5183B-520 - 1ER - Extended external reference input (1 to 50 MHz in multiples of 0.1 Hz)
- N5183B-520 - 1E1 - Step attenuator (0 to 115 dB in 10 dB steps, mechanical type)
- N5183B-520 - 1EA - High output power option
- N5183B-520 - 1ED - Type-N connector (adds Type-N connector to Option 513 or 520)
- N5183B-520 - 1EM - Rear panel RF output
- N5183B-520 - UNT - Analog modulation (AM, FM, phase modulation, and LF output)
- N5183B-520 - UNW - Narrow pulse modulation and internal pulse generator
- N5183B-520 - UW2 - Narrow pulse modulation with export-controlled pulse width limits above 31.8 GHz
- N5183B-520 - UNY - Ultra-low phase noise performance
- N5183B-520 - 006 - Removable memory card and instrument security (8 GB SD card)
- N5183B-520 - 303 - Multifunction generator (7 waveform generators)
- N5183B-520 - 320 - Pulse train generator (requires Option UNW or UW2), up to 2047 pulse patterns

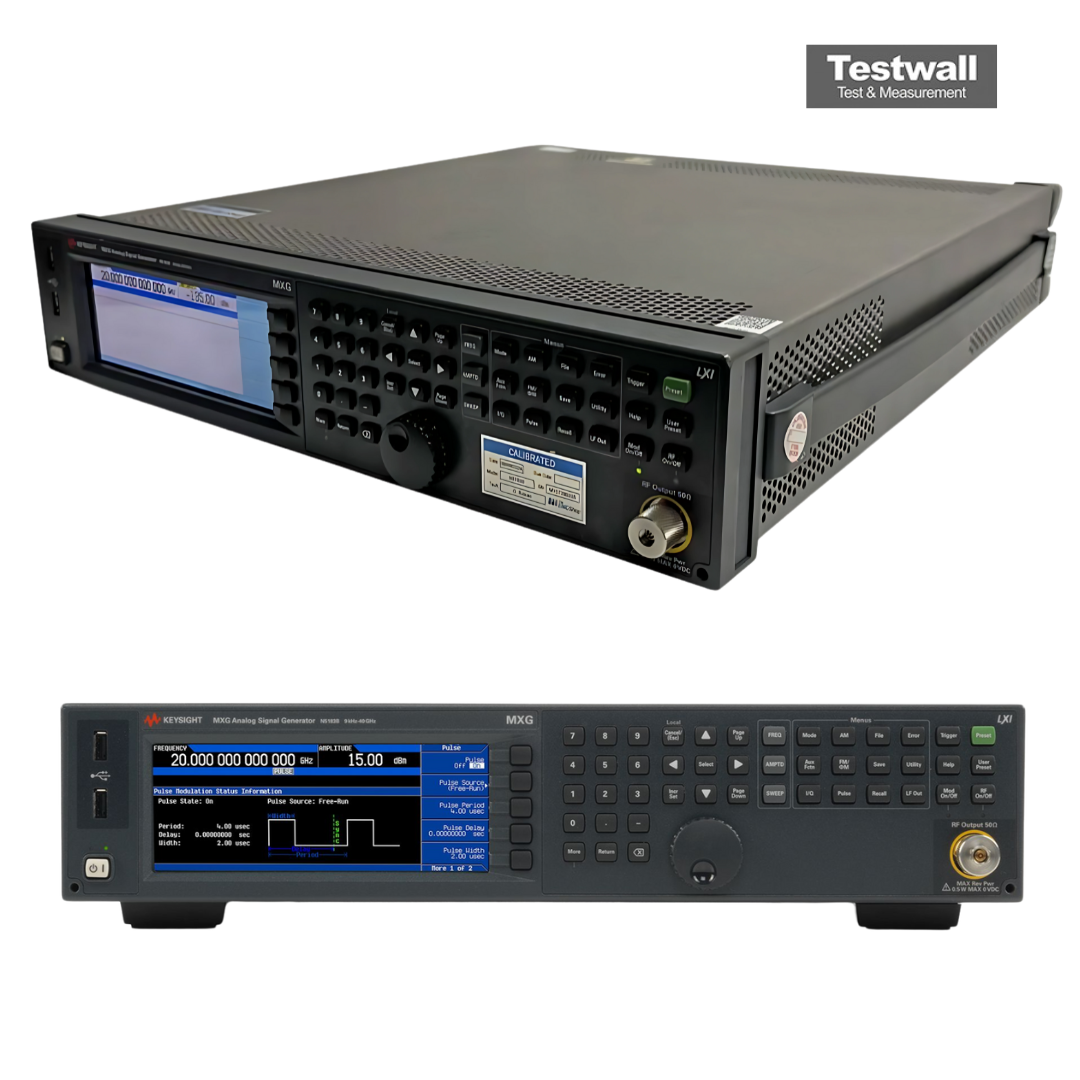

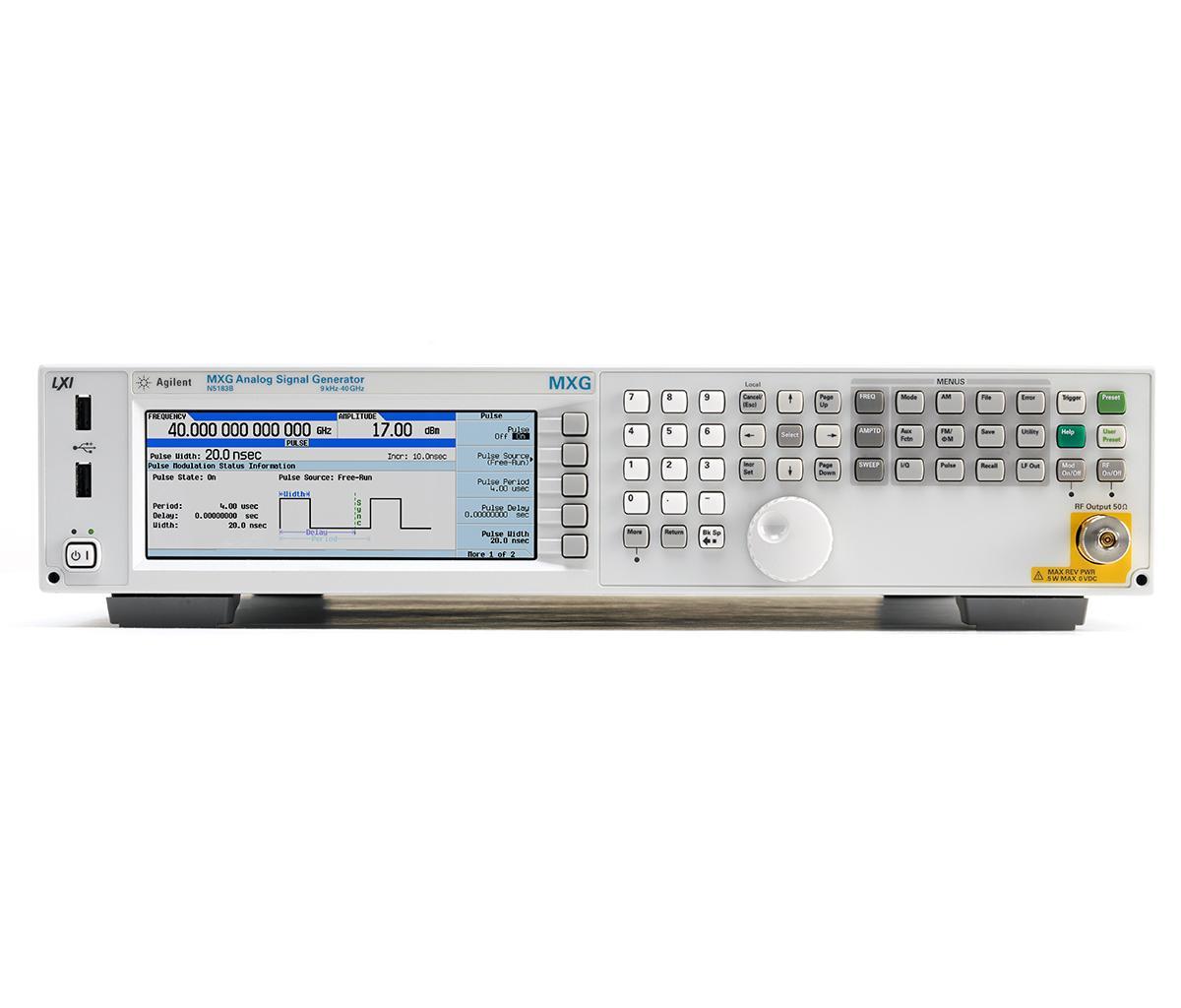

El generador de señales analógicas Keysight (Agilent) N5183B-520 MXG serie B ofrece un rendimiento confiable para señales continuas y modulación básica de 100 kHz a 20 GHz con un ruido de fase de aproximadamente –113 dBc/Hz a 1 GHz y desplazamiento de 20 kHz.
Admite modulación AM/FM/ΦM con pulso opcional, salida de +18 dBm, velocidad de conmutación de ~5 ms y conexiones LAN, USB y GPIB, compatible con LXI.
Testwall puede suministrar el Keysight (Agilent) N5183B-520 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5183B-520.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 20 GHz (Opc. 520)
- Potencia de salida: -130 a +18 dBm a 3,2 a 13 GHz (Opc. 513/520, con Opc. 1E1); +20 dBm con Opc. 1EA
- Ruido de fase SSB: -113 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -119 dBc/Hz a 10 GHz, 10 kHz offset (espec.) con Opc. UNY
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Espurias no armónicas: -57 a -75 dBc (espec.) estándar; hasta -96 dBc con Opc. UNY
- Velocidad de conmutación: ≤ 5 ms (espec.); ≤ 1,15 ms (espec.) con Opc. UNZ
- Conector de salida RF: 3,5 mm macho (Opc. 513/520), 2,4 mm macho (Opc. 532/540); tipo N con Opc. 1ED
- Peso: 14,5 kg (Opc. 513/520), 15,0 kg (Opc. 532/540)
