Keysight (Agilent) N5183B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 31,8 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Interfaces | GPIB, LAN (LXI), USB |
| Potencia de salida | -130 a +18 dBm a 3,2 a 13 GHz (según la configuración) |
| Ruido de fase SSB | -113 dBc/Hz a 10 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 2 GHz; ±0,9 dB (espec.) a 2 a 40 GHz |
| Armónicos | < -55 dBc (espec.) a 2 a 20 GHz, +10 dBm |
| Espurias no armónicas | -57 a -75 dBc (espec.) estándar |
| Velocidad de conmutación | ≤ 5 ms (espec.) |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 14,5 kg (según la configuración) |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5183B-513 | 9 kHz a 13 GHz | Generador de señales analógico |
| N5183B-520 | 9 kHz a 20 GHz | Generador de señales analógico |
| N5183B-532 | 9 kHz a 31,8 GHz | Generador de señales analógico |
| N5183B-540 | 9 kHz a 40 GHz | Generador de señales analógico |
Keysight (Agilent) N5183B-532 Options:
- N5183B-532 - UNZ - Fast frequency switching speed (CW mode SCPI ≤ 1.15 ms, List/step ≤ 900 µs)
- N5183B-532 - UZ2 - Frequency switching speed option (CW mode SCPI < 1.65 ms, List/step < 1.4 ms)
- N5183B-532 - 1ER - Extended external reference input (1 to 50 MHz in multiples of 0.1 Hz)
- N5183B-532 - 1E1 - Step attenuator (0 to 115 dB in 10 dB steps, mechanical type)
- N5183B-532 - 1EA - High-power output option
- N5183B-532 - 1ED - Adds Type-N connector (for Option 513 or 520 only)
- N5183B-532 - 1EM - Rear panel RF output
- N5183B-532 - UNT - AM, FM, and phase modulation
- N5183B-532 - UNW - Narrow pulse modulation and internal pulse generator
- N5183B-532 - UW2 - Narrow pulse modulation with export control restrictions above 31.8 GHz
- N5183B-532 - UNY - Ultra-low phase noise performance
- N5183B-532 - 303 - Multifunction generator (7 waveform generators)
- N5183B-532 - 320 - Pulse train generator (requires Option UNW or UW2)
- N5183B-532 - 006 - Removable memory card and instrument security (8 GB SD card)

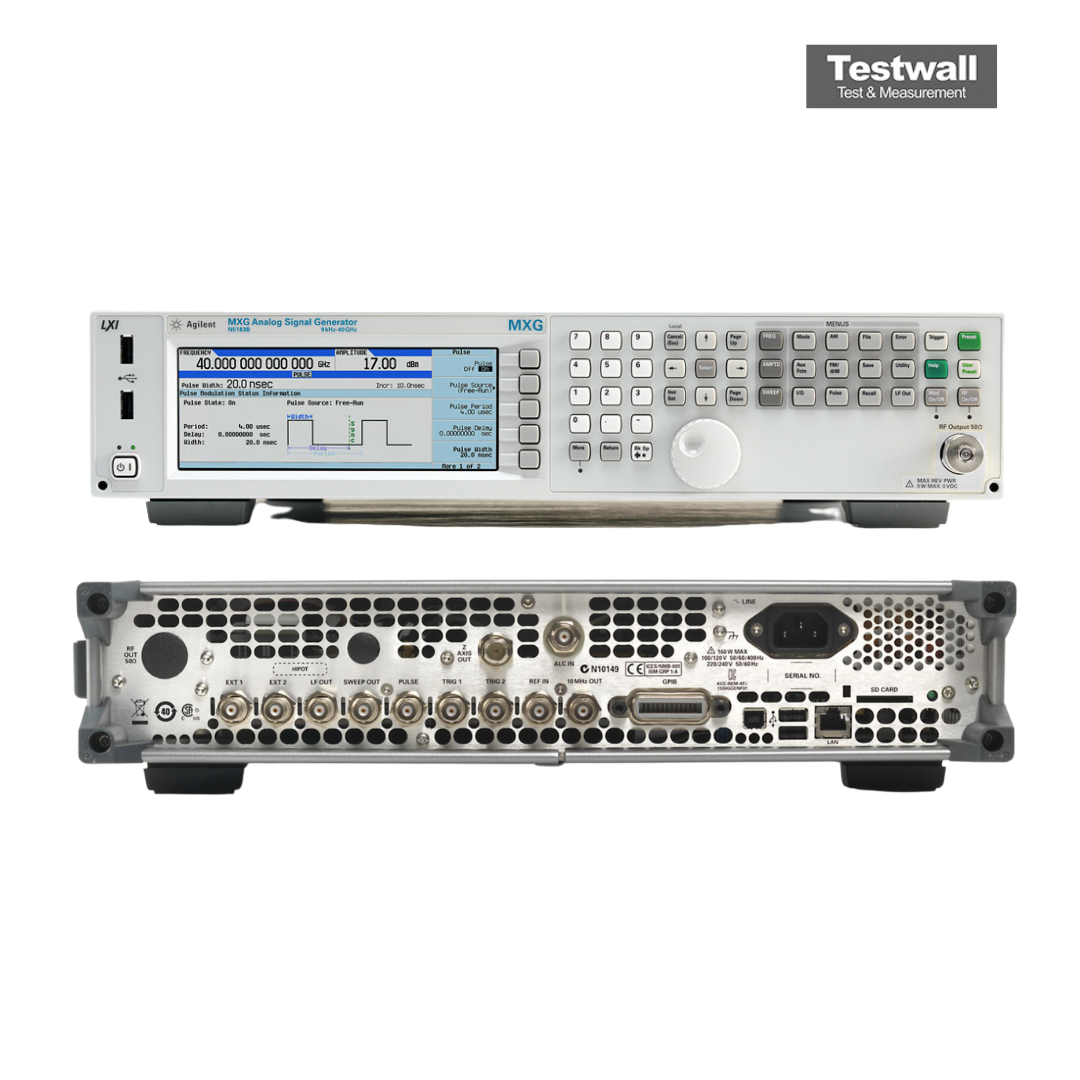

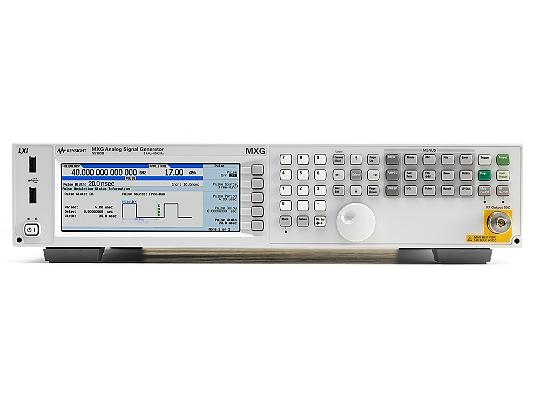

El Keysight (Agilent) N5183B-532 es un generador de señales analógicas de microondas compacto de la serie MXG X, que cubre frecuencias de 9 kHz a 31,8 GHz con resolución de 0,001 Hz. Proporciona un rendimiento de ruido de fase cercano al PSG, ruido de fase ultra bajo con pasos de desplazamiento de fase de 0,1° y conmutación rápida en menos de 600 µs. Potencia de salida hasta +21 dBm.
Admite modulación AM/FM/analógica y pulsos, ideal para entornos exigentes de prueba RF y generación rápida de señales.
Testwall puede suministrar el Keysight (Agilent) N5183B-532 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) N5183B-532.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 31,8 GHz (Opc. 532)
- Potencia de salida: -130 a +18 dBm a 3,2 a 13 GHz (Opc. 513/520, con Opc. 1E1); +20 dBm con Opc. 1EA
- Ruido de fase SSB: -113 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -119 dBc/Hz a 10 GHz, 10 kHz offset (espec.) con Opc. UNY
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Espurias no armónicas: -57 a -75 dBc (espec.) estándar; hasta -96 dBc con Opc. UNY
- Velocidad de conmutación: ≤ 5 ms (espec.); ≤ 1,15 ms (espec.) con Opc. UNZ
- Conector de salida RF: 3,5 mm macho (Opc. 513/520), 2,4 mm macho (Opc. 532/540); tipo N con Opc. 1ED
- Peso: 14,5 kg (Opc. 513/520), 15,0 kg (Opc. 532/540)
