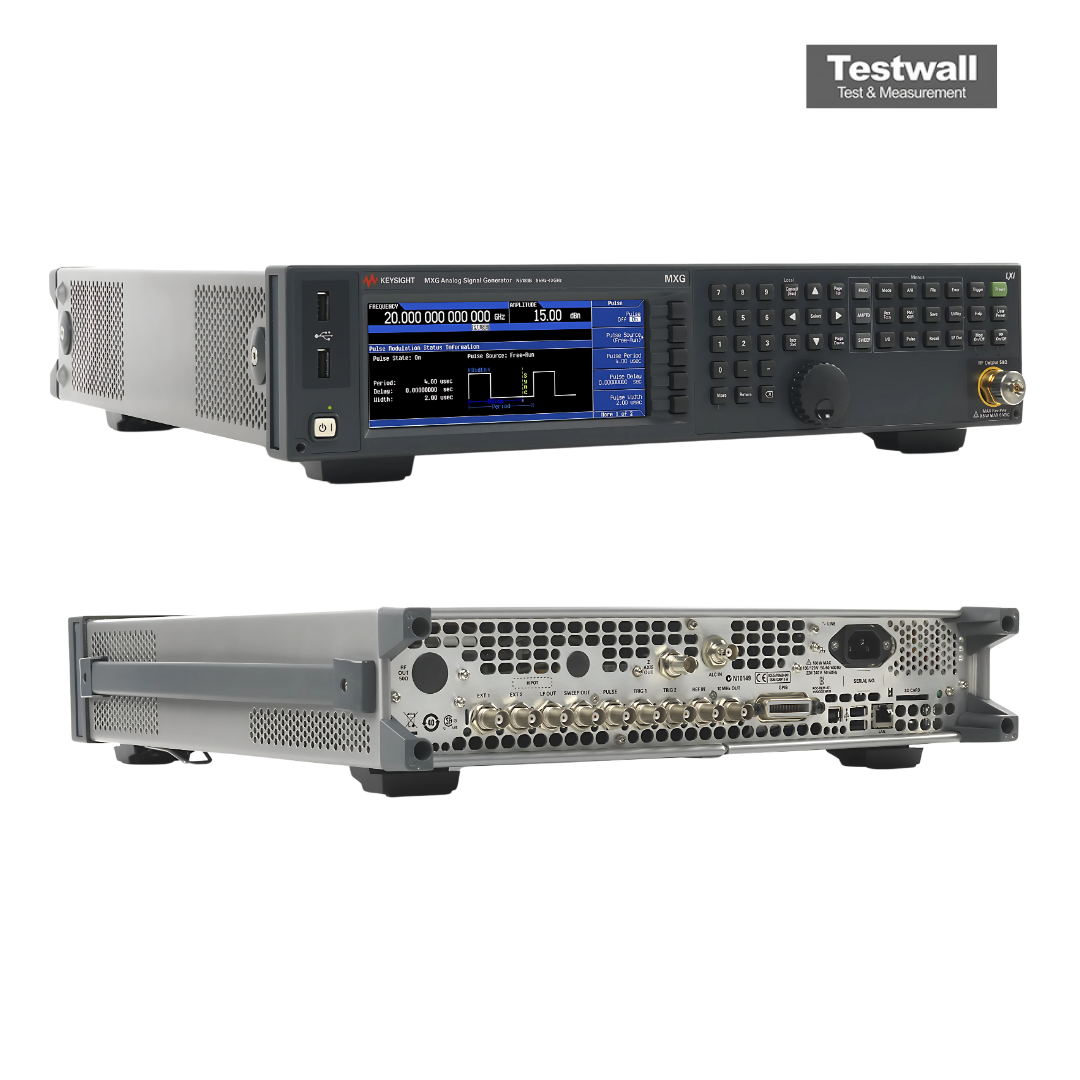

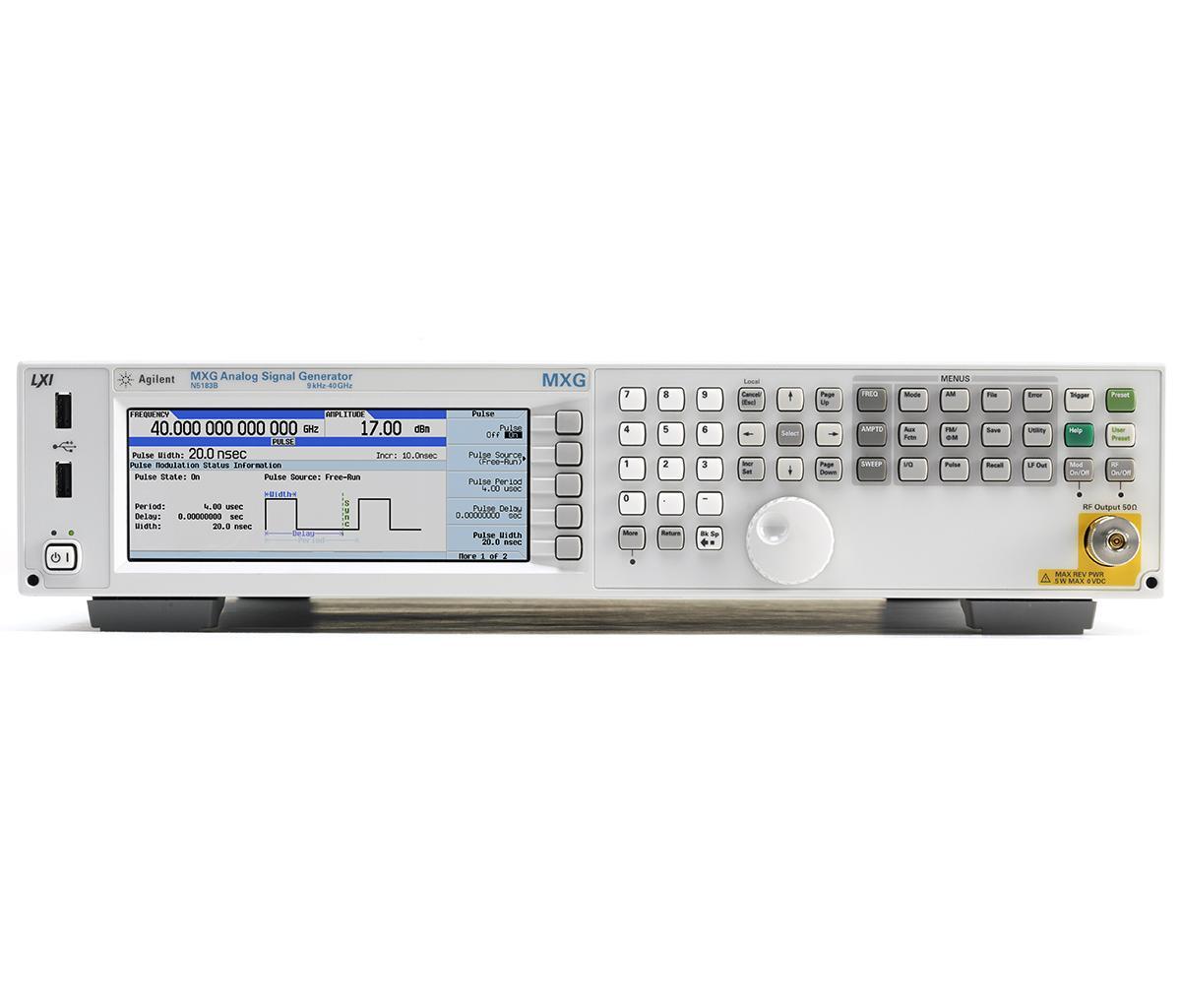

Keysight (Agilent) N5183B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 40 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Interfaces | GPIB, LAN (LXI), USB |
| Potencia de salida | -130 a +18 dBm a 3,2 a 13 GHz (según la configuración) |
| Ruido de fase SSB | -113 dBc/Hz a 10 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 2 GHz; ±0,9 dB (espec.) a 2 a 40 GHz |
| Armónicos | < -55 dBc (espec.) a 2 a 20 GHz, +10 dBm |
| Espurias no armónicas | -57 a -75 dBc (espec.) estándar |
| Velocidad de conmutación | ≤ 5 ms (espec.) |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Peso | 14,5 kg (según la configuración) |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5183B-513 | 9 kHz a 13 GHz | Generador de señales analógico |
| N5183B-520 | 9 kHz a 20 GHz | Generador de señales analógico |
| N5183B-532 | 9 kHz a 31,8 GHz | Generador de señales analógico |
| N5183B-540 | 9 kHz a 40 GHz | Generador de señales analógico |
Keysight (Agilent) N5183B-540 Options:
Options available for the Keysight (Agilent) MXG X-Series microwave analog signal generator (N5183B). Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- N5183B - UNT - AM, FM and phase modulation
- N5183B - UNW - Narrow pulse modulation
- N5183B - UNY - Enhanced low phase noise
- N5183B - 1E1 - Step attenuator
- N5183B - 1EA - High output power
- N5183B - 1EM - RF output moved to rear panel
- N5183B - 006 - Instrument security
- N5183B - 1CM - Rack mount kit
- N5183B - 1CN - Front handle kit
- N5183B - 1CP - Rack mount kit with handles
El Keysight (Agilent) N5183B-540 ofrece generación de señales analógicas de alto rendimiento de 100 kHz a 40 GHz con gran estabilidad de fase y bajo ruido hasta +18 dBm.
Modulaciones AM/FM/PM, cambio de frecuencia en 5 ms, conectividad LAN, USB, GPIB; certificado LXI.
Testwall puede suministrar el Keysight (Agilent) N5183B-540 usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos de alto rendimiento con fiabilidad inigualable. Contáctenos para calibración o reparación del Keysight (Agilent) N5183B-540.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 40 GHz (Opc. 540)
- Potencia de salida: -130 a +18 dBm a 3,2 a 13 GHz (Opc. 513/520, con Opc. 1E1); +20 dBm con Opc. 1EA
- Ruido de fase SSB: -113 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -119 dBc/Hz a 10 GHz, 10 kHz offset (espec.) con Opc. UNY
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Espurias no armónicas: -57 a -75 dBc (espec.) estándar; hasta -96 dBc con Opc. UNY
- Velocidad de conmutación: ≤ 5 ms (espec.); ≤ 1,15 ms (espec.) con Opc. UNZ
- Conector de salida RF: 3,5 mm macho (Opc. 513/520), 2,4 mm macho (Opc. 532/540); tipo N con Opc. 1ED
- Peso: 14,5 kg (Opc. 513/520), 15,0 kg (Opc. 532/540)
