Keysight (Agilent)

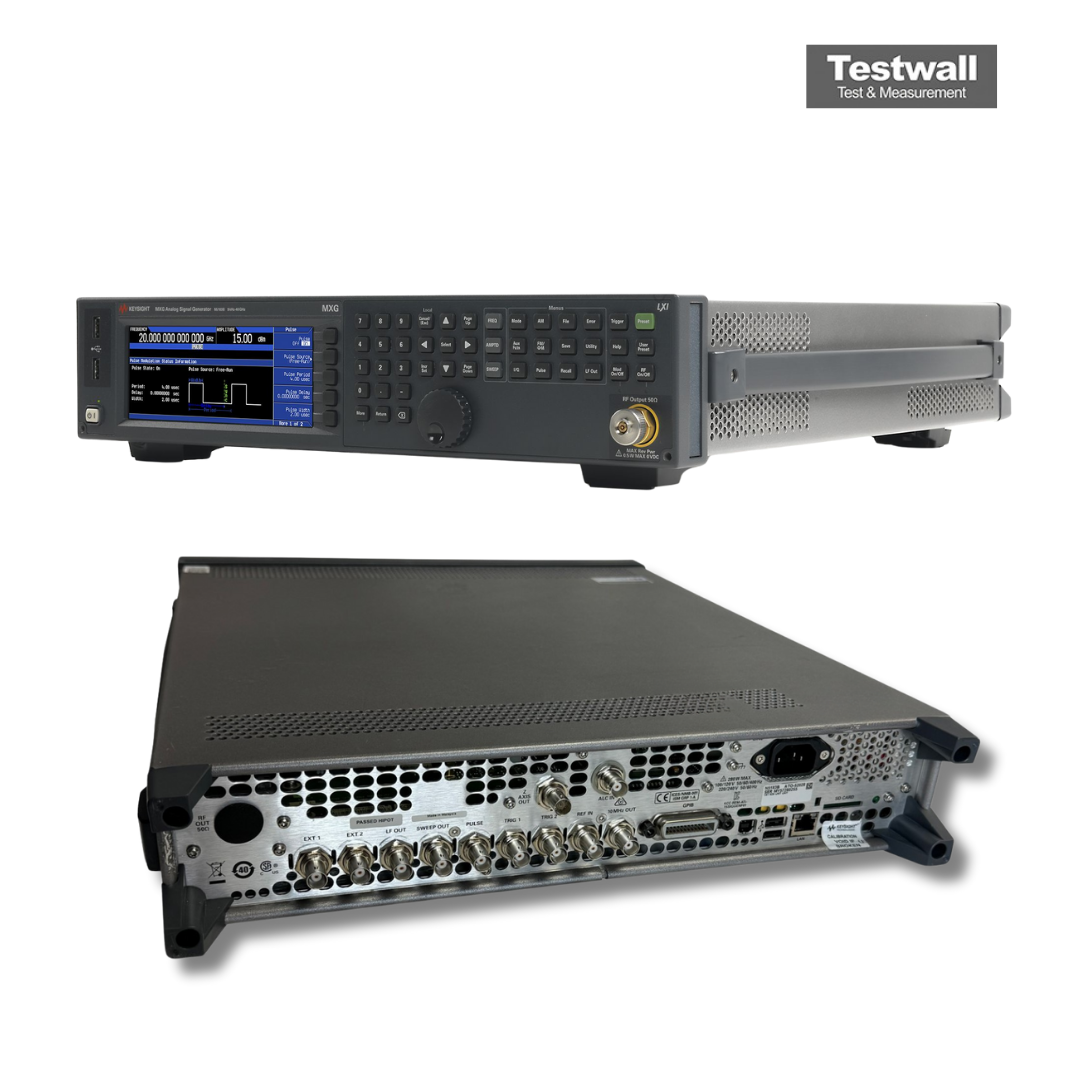

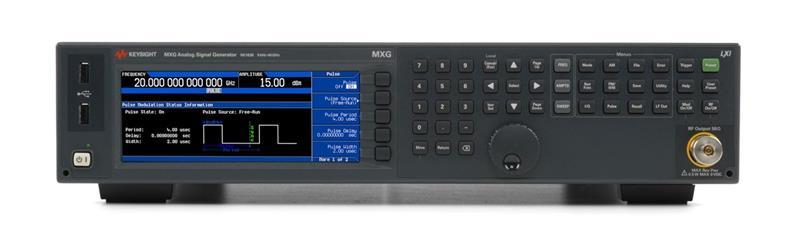

Keysight (Agilent) N5183B
MXG X-Series Microwave Analog Signal Generator, 9 kHz to 40 GHz
0,001 Hz Resolución de frecuencia
barrido por pasos, modo lista Modos de barrido
< ±1 × 10⁻⁷ por año Envejecimiento de base de tiempo
GPIB, LAN (LXI), USB Interfaces
426 × 88 × 489 mm Dimensiones (An × Al × P)
| Atributo | Valor |
|---|---|
| Resolución de frecuencia | 0,001 Hz |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁷ por año |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 88 × 489 mm |
| Rango de frecuencia | 9 kHz a 13, 20, 31,8 o 40 GHz |
| Potencia de salida | -130 a +18 dBm a 3,2 a 13 GHz (según la configuración) |
| Ruido de fase SSB | -113 dBc/Hz a 10 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB (espec.) a 2 GHz; ±0,9 dB (espec.) a 2 a 40 GHz |
| Armónicos | < -55 dBc (espec.) a 2 a 20 GHz, +10 dBm |
| Espurias no armónicas | -57 a -75 dBc (espec.) estándar |
| Velocidad de conmutación | ≤ 5 ms (espec.) |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Peso | 14,5 kg (según la configuración) |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5183B-513 | 9 kHz a 13 GHz | Generador de señales analógico |
| N5183B-520 | 9 kHz a 20 GHz | Generador de señales analógico |
| N5183B-532 | 9 kHz a 31,8 GHz | Generador de señales analógico |
| N5183B-540 | 9 kHz a 40 GHz | Generador de señales analógico |
Keysight (Agilent) N5183B Options:
- N5183B - 513 - Frequency range 9 kHz to 13 GHz
- N5183B - 520 - Frequency range 9 kHz to 20 GHz
- N5183B - 532 - Frequency range 9 kHz to 31.8 GHz
- N5183B - 540 - Frequency range 9 kHz to 40 GHz
- N5183B - 1E1 - Step attenuator (0 to 115 dB in 10 dB steps, mechanical type)
- N5183B - 1EA - High-power output option
- N5183B - 1ED - Adds Type-N connector (for Option 513 or 520)
- N5183B - 1EM - Rear panel RF output
- N5183B - 1ER - External reference input 1 to 50 MHz (in multiples of 0.1 Hz)
- N5183B - 006 - Removable memory card and instrument security (8 GB SD card)
- N5183B - UNT - Analog modulation (AM, FM, and phase modulation)
- N5183B - UNW - Narrow pulse modulation
- N5183B - UW2 - Narrow pulse modulation (export control version)
- N5183B - UNY - Ultra-low phase noise performance
- N5183B - UNZ - Fast frequency switching (CW mode ≤ 1.15 ms, list/step sweep ≤ 900 µs)
- N5183B - UZ2 - Frequency switching option (CW mode < 1.65 ms, list/step sweep < 1.4 ms)
- N5183B - 303 - Multifunction generator (7 waveform generators)
- N5183B - 320 - Pulse train generator (requires Option UNW or UW2)
El Keysight (Agilent) N5183B MXG X-Series es un generador de señales analógicas de microondas de 9 kHz a 40 GHz, con una pureza espectral cercana al PSG y ruido de fase optimizado para pruebas de radar. Salida de +19 dBm, armónicos -55 dBc, espurios -68 dBc a 20 GHz.
Incluye cinco generadores de funciones internos para modulación AM/FM/OM pulse y velocidad de conmutación de 600 µs, ideal para aplicaciones de laboratorio y campo.
Testwall puede suministrar el Keysight (Agilent) N5183B usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos de alto rendimiento con una fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5183B.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 13, 20, 31,8 o 40 GHz (Opc. 513/520/532/540)
- Potencia de salida: -130 a +18 dBm a 3,2 a 13 GHz (Opc. 513/520, con Opc. 1E1); +20 dBm con Opc. 1EA
- Ruido de fase SSB: -113 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -119 dBc/Hz a 10 GHz, 10 kHz offset (espec.) con Opc. UNY
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Espurias no armónicas: -57 a -75 dBc (espec.) estándar; hasta -96 dBc con Opc. UNY
- Velocidad de conmutación: ≤ 5 ms (espec.); ≤ 1,15 ms (espec.) con Opc. UNZ
- Conector de salida RF: 3,5 mm macho (Opc. 513/520), 2,4 mm macho (Opc. 532/540); tipo N con Opc. 1ED
- Peso: 14,5 kg (Opc. 513/520), 15,0 kg (Opc. 532/540)
