Keysight (Agilent)

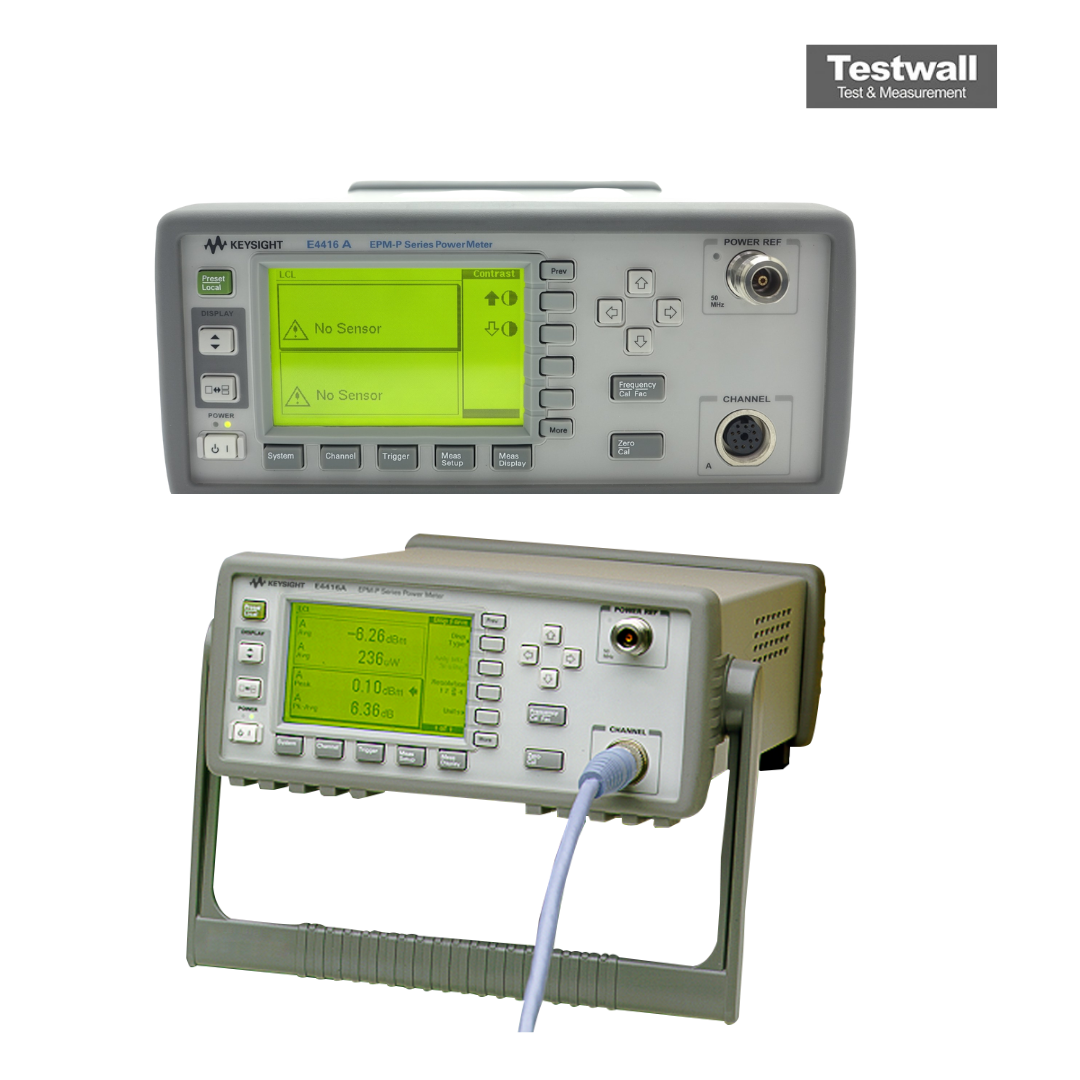

Keysight (Agilent) E4416A
Power Meter
1 Voies
9 kHz à 110 GHz Gamme de fréquences
-70 à +44 dBm Plage de puissance
5 MHz max. Bande passante vidéo
212,6 × 88,5 × 348,3 mm Dimensions (L × H × P)
| Attribut | Valeur |
|---|---|
| Voies | 1 |
| Gamme de fréquences | 9 kHz à 110 GHz |
| Plage de puissance | -70 à +44 dBm |
| Bande passante vidéo | 5 MHz max. |
| Dimensions (L × H × P) | 212,6 × 88,5 × 348,3 mm |
| Capteurs compatibles | E9320 série (crête et moyenne); 8480 série, N8480 série, E441x, E930x (moyenne) |
| Vitesse de mesure | 20 / 40 / 1000 mesures/s (E9320 capteurs) |
| Précision | ±0,02 dB ou ±0,5% absolute (moyenne uniquement mode) |
| Référence de puissance | 50 MHz, 1 mW (0 dBm) ±0,4%, type N femelle |
| Résolution temporelle | 20 MSa/s; déclenchement resolution 50 ns |
| Types de mesure | moyenne, crête, crête-à-moyenne, temps-gated |
| Interfaces | GPIB, RS-232/RS-422, déclenchement in/out, recorder sortie |
| Poids | 4,0 kg |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| 8481A | 10 MHz à 18 GHz | -30 à +20 dBm | thermocouple |
| 8481B | 10 MHz à 18 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8481D | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| 8481H | 10 MHz à 18 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8482A | 100 kHz à 4,2 GHz | -30 à +20 dBm | thermocouple |
| 8482B | 100 kHz à 4,2 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8482H | 100 kHz à 4,2 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8483A | 100 kHz à 2 GHz | -30 à +20 dBm | diode, moyenne |
| 8485A | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -30 à +20 dBm | thermocouple |
| 8485D | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -70 à -20 dBm | diode, moyenne |
| 8487A | 50 MHz à 50 GHz | -30 à +20 dBm | thermocouple |
| 8487D | 50 MHz à 50 GHz | -70 à -20 dBm | diode, moyenne |
| R8486A | 26,5 à 40 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| R8486D | 26,5 à 40 GHz | -70 à -20 dBm | diode, moyenne |
| Q8486A | 33 à 50 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| Q8486D | 33 à 50 GHz | -70 à -20 dBm | diode, moyenne |
| V8486A | 50 à 75 GHz | -30 à +20 dBm (Opt. H02: -60 à +20 dBm) | diode, moyenne, guide d’ondes |
| W8486A | 75 à 110 GHz | -30 à +20 dBm | diode, moyenne, guide d’ondes |
| 8484A | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| E8486A | 60 à 90 GHz (Opt. 201: 54 à 95 GHz) | -30 à +20 dBm (Opt. 100), -60 à +20 dBm (Opt. 200/201) | diode, moyenne, guide d’ondes |
| E4412A | 10 MHz à 18 GHz | -70 à +20 dBm | diode, CW |
| E4413A | 50 MHz à 26,5 GHz | -70 à +20 dBm | diode, CW |
| E9300A | 10 MHz à 18 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9300B | 10 MHz à 18 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9300H | 10 MHz à 18 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9301A | 10 MHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9301B | 10 MHz à 6 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9301H | 10 MHz à 6 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9304A | 9 kHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9321A | 50 MHz à 6 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9322A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9323A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9325A | 50 MHz à 18 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9326A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9327A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| N8481A | 10 MHz à 18 GHz | -35 à +20 dBm | thermocouple |
| N8482A | 100 kHz à 6 GHz | -35 à +20 dBm | thermocouple |
| N8485A | 10 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -35 à +20 dBm | thermocouple |
| N8486AR | 26,5 à 40 GHz | -35 à +20 dBm | thermocouple, guide d’ondes |
| N8487A | 50 MHz à 50 GHz | -35 à +20 dBm | thermocouple |
| N8488A | 10 MHz à 67 GHz (à 70 GHz typ.) | -35 à +20 dBm | thermocouple |
Keysight Technologies E4416A Options:
- E4416A - 002 - Parallel rear panel sensor input connector(s) and front panel reference calibrator connector
- E4416A - 003 - Parallel rear panel sensor input connector(s) and rear panel reference calibrator connector
- E4416A - A6J - ANSI Z540 compliant calibration test data including measurement uncertainties
- E4416A - 1A7 - ISO17025 compliant calibration test data including measurement uncertainties
- E4416A - 0B0 - Delete manual set
- E4416A - 0B3 - English language Service Manual
- E4416A - 0BK - English language manual set (hardcopy User's Guide and English Programming Guide)
- E4416A - ABD - German localization (hard copy User's Guide and English Programming Guide)
- E4416A - ABE - Spanish localization (hard copy User's Guide and English Programming Guide)
- E4416A - ABF - French localization (hard copy User's Guide and English Programming Guide)
- E4416A - ABJ - Japanese localization (hard copy User's Guide and English Programming Guide)
- E4416A - ABZ - Italian localization (hard copy User's Guide and English Programming Guide)
- E4416A - 004 - Delete power sensor cable
- E4416A - 908 - Rack mount kit (one instrument)
- E4416A - 909 - Rack mount kit (two instruments)
Le Keysight (Agilent) E4416A est un wattmètre de la série EPM-P à canal unique conçu pour des mesures précises de puissance de crête, moyenne et à porte temporelle, utilisant des capteurs E9320 avancés. Il offre un échantillonnage rapide de 20 Méch/s pour une analyse fiable des signaux à large bande.
Avec ses mesures en mode libre ou à porte temporelle, ses 8 profils sans fil (GSM, CDMA, Bluetooth™, etc.) et son logiciel Analyzer, il convient aux environnements RF complexes.
Testwall peut fournir le Keysight (Agilent) E4416A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous pour l’étalonnage ou la réparation du Keysight (Agilent) E4416A.
