Keysight (Agilent)

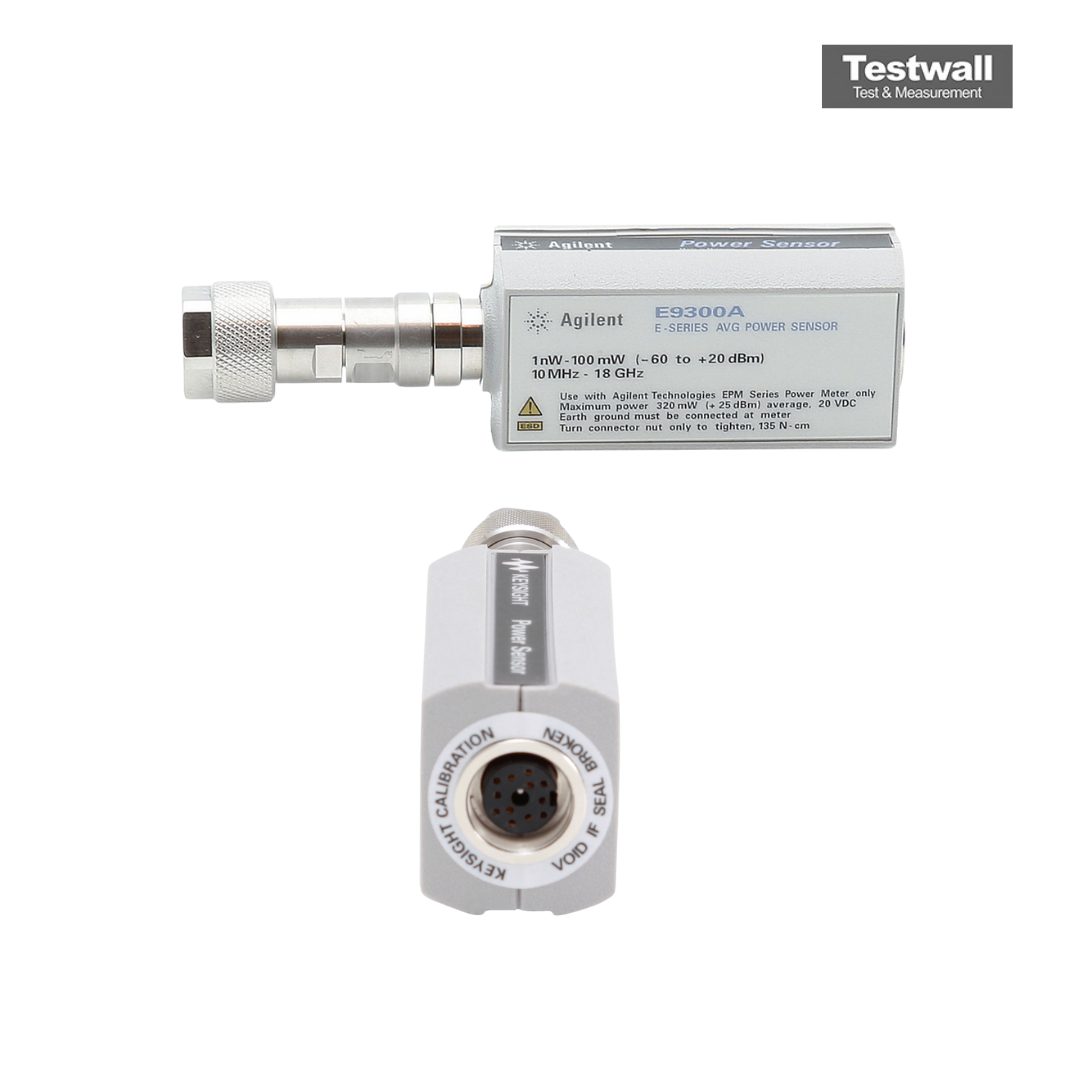

Keysight (Agilent) E9300A
10MHz-18GHz 100mW Average Power Sensor
10 MHz à 18 GHz Gamme de fréquences
-60 à +20 dBm Plage de puissance
type N mâle Connecteur
diode, moyenne, large dynamique Type de capteur
+25 dBm (320 mW) moyenne, +33 dBm (2 W) crête (<10 µs) Puissance maximale
| Attribut | Valeur |
|---|---|
| Gamme de fréquences | 10 MHz à 18 GHz |
| Plage de puissance | -60 à +20 dBm |
| Connecteur | type N mâle |
| Type de capteur | diode, moyenne, large dynamique |
| Puissance maximale | +25 dBm (320 mW) moyenne, +33 dBm (2 W) crête (<10 µs) |
| TOS | 1,15 max. à 10 à 30 MHz, 1,13 max. à 30 MHz à 2 GHz, 1,19 max. à 2 à 14 GHz, 1,22 max. à 14 à 16 GHz, 1,26 max. à 16 à 18 GHz |
| Linéarité | ±3,0% (-60 à -10 dBm), ±2,5% (-10 à 0 dBm), ±2,0% (0 à +20 dBm) |
| Wattmètres compatibles | EPM série E4418B/E4419B, N1913A/N1914A; EPM-P série E4416A/E4417A; P-série N1911A/N1912A |
Wattmètres compatibles
E4418B · E4419B · E4416A · E4417A · N1913A · N1914A · N1911A · N1912A · N8262A
Le Keysight (Agilent) E9300A Power Sensor permet de mesurer avec précision la puissance moyenne des signaux RF et micro-ondes, quel que soit le format de modulation, sur une large plage dynamique de –60 dBm à +20 dBm et une fréquence de 10 MHz à 18 GHz. Il est compatible avec les wattmètres Keysight (Agilent) des séries EPM, EPM-P et P, notamment les modèles E4418A/B et E4419A/B. Associé au E4416A, il permet jusqu’à 400 mesures par seconde. Les données de calibration, de linéarité et de compensation thermique sont stockées en EEPROM.
Conçu pour les environnements à signaux complexes, le E9300A présente un faible SWR, réduisant les incertitudes de désadaptation, et tolère une puissance maximale élevée.
Testwall peut fournir le Keysight (Agilent) E9300A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et un service inégalés. Contactez-nous pour la réparation ou la calibration du Keysight (Agilent) E9300A.
