Keysight (Agilent)
Keysight (Agilent) E4417A
Dual Channel EPM-P Series Power Meter
2 Voies
9 kHz à 110 GHz Gamme de fréquences
-70 à +44 dBm Plage de puissance
5 MHz max. Bande passante vidéo
212,6 × 88,5 × 348,3 mm Dimensions (L × H × P)
| Attribut | Valeur |
|---|---|
| Voies | 2 |
| Gamme de fréquences | 9 kHz à 110 GHz |
| Plage de puissance | -70 à +44 dBm |
| Bande passante vidéo | 5 MHz max. |
| Dimensions (L × H × P) | 212,6 × 88,5 × 348,3 mm |
| Capteurs compatibles | E9320 série (crête et moyenne); 8480 série, N8480 série, E441x, E930x (moyenne) |
| Vitesse de mesure | 20 / 40 / 1000 mesures/s (E9320 capteurs) |
| Précision | ±0,02 dB ou ±0,5% absolute (moyenne uniquement mode) |
| Référence de puissance | 50 MHz, 1 mW (0 dBm) ±0,4%, type N femelle |
| Résolution temporelle | 20 MSa/s; déclenchement resolution 50 ns |
| Types de mesure | moyenne, crête, crête-à-moyenne, temps-gated |
| Interfaces | GPIB, RS-232/RS-422, déclenchement in/out, recorder sortie |
| Poids | 4,1 kg |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| 8481A | 10 MHz à 18 GHz | -30 à +20 dBm | thermocouple |
| 8481B | 10 MHz à 18 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8481D | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| 8481H | 10 MHz à 18 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8482A | 100 kHz à 4,2 GHz | -30 à +20 dBm | thermocouple |
| 8482B | 100 kHz à 4,2 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8482H | 100 kHz à 4,2 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8483A | 100 kHz à 2 GHz | -30 à +20 dBm | diode, moyenne |
| 8485A | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -30 à +20 dBm | thermocouple |
| 8485D | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -70 à -20 dBm | diode, moyenne |
| 8487A | 50 MHz à 50 GHz | -30 à +20 dBm | thermocouple |
| 8487D | 50 MHz à 50 GHz | -70 à -20 dBm | diode, moyenne |
| R8486A | 26,5 à 40 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| R8486D | 26,5 à 40 GHz | -70 à -20 dBm | diode, moyenne |
| Q8486A | 33 à 50 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| Q8486D | 33 à 50 GHz | -70 à -20 dBm | diode, moyenne |
| V8486A | 50 à 75 GHz | -30 à +20 dBm (Opt. H02: -60 à +20 dBm) | diode, moyenne, guide d’ondes |
| W8486A | 75 à 110 GHz | -30 à +20 dBm | diode, moyenne, guide d’ondes |
| 8484A | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| E8486A | 60 à 90 GHz (Opt. 201: 54 à 95 GHz) | -30 à +20 dBm (Opt. 100), -60 à +20 dBm (Opt. 200/201) | diode, moyenne, guide d’ondes |
| E4412A | 10 MHz à 18 GHz | -70 à +20 dBm | diode, CW |
| E4413A | 50 MHz à 26,5 GHz | -70 à +20 dBm | diode, CW |
| E9300A | 10 MHz à 18 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9300B | 10 MHz à 18 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9300H | 10 MHz à 18 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9301A | 10 MHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9301B | 10 MHz à 6 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9301H | 10 MHz à 6 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9304A | 9 kHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9321A | 50 MHz à 6 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9322A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9323A | 50 MHz à 6 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9325A | 50 MHz à 18 GHz | -65 à +20 dBm (moyenne uniquement mode), -50 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9326A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -45 à +20 dBm (normal mode) | crête et moyenne (diode) |
| E9327A | 50 MHz à 18 GHz | -60 à +20 dBm (moyenne uniquement mode), -40 à +20 dBm (normal mode) | crête et moyenne (diode) |
| N8481A | 10 MHz à 18 GHz | -35 à +20 dBm | thermocouple |
| N8482A | 100 kHz à 6 GHz | -35 à +20 dBm | thermocouple |
| N8485A | 10 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -35 à +20 dBm | thermocouple |
| N8486AR | 26,5 à 40 GHz | -35 à +20 dBm | thermocouple, guide d’ondes |
| N8487A | 50 MHz à 50 GHz | -35 à +20 dBm | thermocouple |
| N8488A | 10 MHz à 67 GHz (à 70 GHz typ.) | -35 à +20 dBm | thermocouple |
Keysight Technologies E4417A Options:
- E4417A - 002 - Parallel rear panel sensor input connector(s) and front panel reference calibrator connector
- E4417A - 003 - Parallel rear panel sensor input connector(s) and rear panel reference calibrator connector
- E4417A - A6J - ANSI Z540 compliant calibration test data including measurement uncertainties
- E4417A - 1A7 - ISO17025 compliant calibration test data including measurement uncertainties
- E4417A - 0B0 - Delete manual set
- E4417A - 0B3 - English language Service Manual
- E4417A - 0BK - English language manual set (hardcopy User's Guide and English Programming Guide)
- E4417A - ABD - German localization (hard copy User's Guide and English Programming Guide)
- E4417A - ABE - Spanish localization (hard copy User's Guide and English Programming Guide)
- E4417A - ABF - French localization (hard copy User's Guide and English Programming Guide)
- E4417A - ABJ - Japanese localization (hard copy User's Guide and English Programming Guide)
- E4417A - ABZ - Italian localization (hard copy User's Guide and English Programming Guide)
- E4417A - 004 - Delete power sensor cable
- E4417A - 908 - Rack mount kit (one instrument)
- E4417A - 909 - Rack mount kit (two instruments)

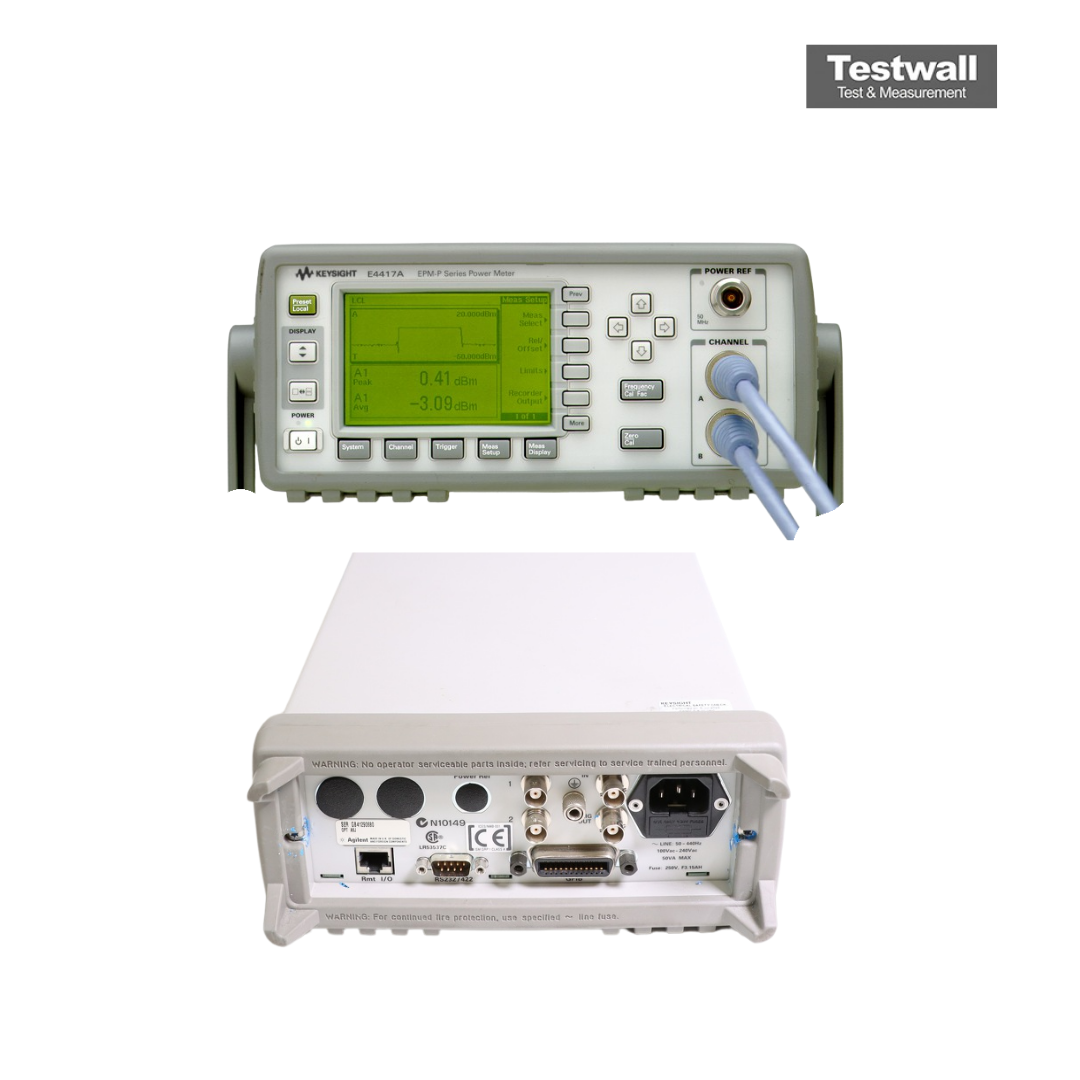

Le Keysight (Agilent) E4417A est un wattmètre à double canal de la série EPM-P conçu pour les mesures de crête, moyenne, ratio crête/moyenne et temporisées avec les capteurs E9320. Il offre une fréquence d’échantillonnage élevée de 20 Méchantillons/s pour une analyse précise.
Il comprend des mesures de puissance temporisées ou en mode libre, 8 configurations sans fil préinstallées et le logiciel Analyzer pour des analyses avancées des impulsions/statistiques.
Testwall peut fournir le Keysight (Agilent) E4417A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants et fiables. Contactez-nous pour l'étalonnage ou la réparation du Keysight (Agilent) E4417A.
