Keysight (Agilent) E4419B
| Attribut | Valeur |
|---|---|
| Voies | 2 |
| Gamme de fréquences | 9 kHz à 110 GHz |
| Plage de puissance | -70 à +44 dBm |
| Types de mesure | moyenne, A/B, A-B |
| Dimensions (L × H × P) | 212,6 × 88,5 × 348,3 mm |
| Capteurs compatibles | E-série E441x/E930x, 8480 série, N8480 série |
| Vitesse de mesure | 20 / 40 / 200 mesures/s; 100 mesures/s typ. avec 2 voies |
| Précision | ±0,02 dB ou ±0,5% absolute; ±0,04 dB ou ±1,0% relative |
| Référence de puissance | 50 MHz, 1 mW (0 dBm) ±0,4%, type N femelle |
| Interfaces | GPIB, RS-232/RS-422, recorder sortie 0 à 1 V |
| Poids | 4,1 kg |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| 8481A | 10 MHz à 18 GHz | -30 à +20 dBm | thermocouple |
| 8481B | 10 MHz à 18 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8481D | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| 8481H | 10 MHz à 18 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8482A | 100 kHz à 4,2 GHz | -30 à +20 dBm | thermocouple |
| 8482B | 100 kHz à 4,2 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8482H | 100 kHz à 4,2 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8483A | 100 kHz à 2 GHz | -30 à +20 dBm | diode, moyenne |
| 8485A | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -30 à +20 dBm | thermocouple |
| 8485D | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -70 à -20 dBm | diode, moyenne |
| 8487A | 50 MHz à 50 GHz | -30 à +20 dBm | thermocouple |
| 8487D | 50 MHz à 50 GHz | -70 à -20 dBm | diode, moyenne |
| R8486A | 26,5 à 40 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| R8486D | 26,5 à 40 GHz | -70 à -20 dBm | diode, moyenne |
| Q8486A | 33 à 50 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| Q8486D | 33 à 50 GHz | -70 à -20 dBm | diode, moyenne |
| V8486A | 50 à 75 GHz | -30 à +20 dBm (Opt. H02: -60 à +20 dBm) | diode, moyenne, guide d’ondes |
| W8486A | 75 à 110 GHz | -30 à +20 dBm | diode, moyenne, guide d’ondes |
| 8484A | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| E8486A | 60 à 90 GHz (Opt. 201: 54 à 95 GHz) | -30 à +20 dBm (Opt. 100), -60 à +20 dBm (Opt. 200/201) | diode, moyenne, guide d’ondes |
| E4412A | 10 MHz à 18 GHz | -70 à +20 dBm | diode, CW |
| E4413A | 50 MHz à 26,5 GHz | -70 à +20 dBm | diode, CW |
| E9300A | 10 MHz à 18 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9300B | 10 MHz à 18 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9300H | 10 MHz à 18 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9301A | 10 MHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| E9301B | 10 MHz à 6 GHz | -30 à +44 dBm | diode, moyenne, large dynamique |
| E9301H | 10 MHz à 6 GHz | -50 à +30 dBm | diode, moyenne, large dynamique |
| E9304A | 9 kHz à 6 GHz | -60 à +20 dBm | diode, moyenne, large dynamique |
| N8481A | 10 MHz à 18 GHz | -35 à +20 dBm | thermocouple |
| N8482A | 100 kHz à 6 GHz | -35 à +20 dBm | thermocouple |
| N8485A | 10 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -35 à +20 dBm | thermocouple |
| N8486AR | 26,5 à 40 GHz | -35 à +20 dBm | thermocouple, guide d’ondes |
| N8487A | 50 MHz à 50 GHz | -35 à +20 dBm | thermocouple |
| N8488A | 10 MHz à 67 GHz (à 70 GHz typ.) | -35 à +20 dBm | thermocouple |

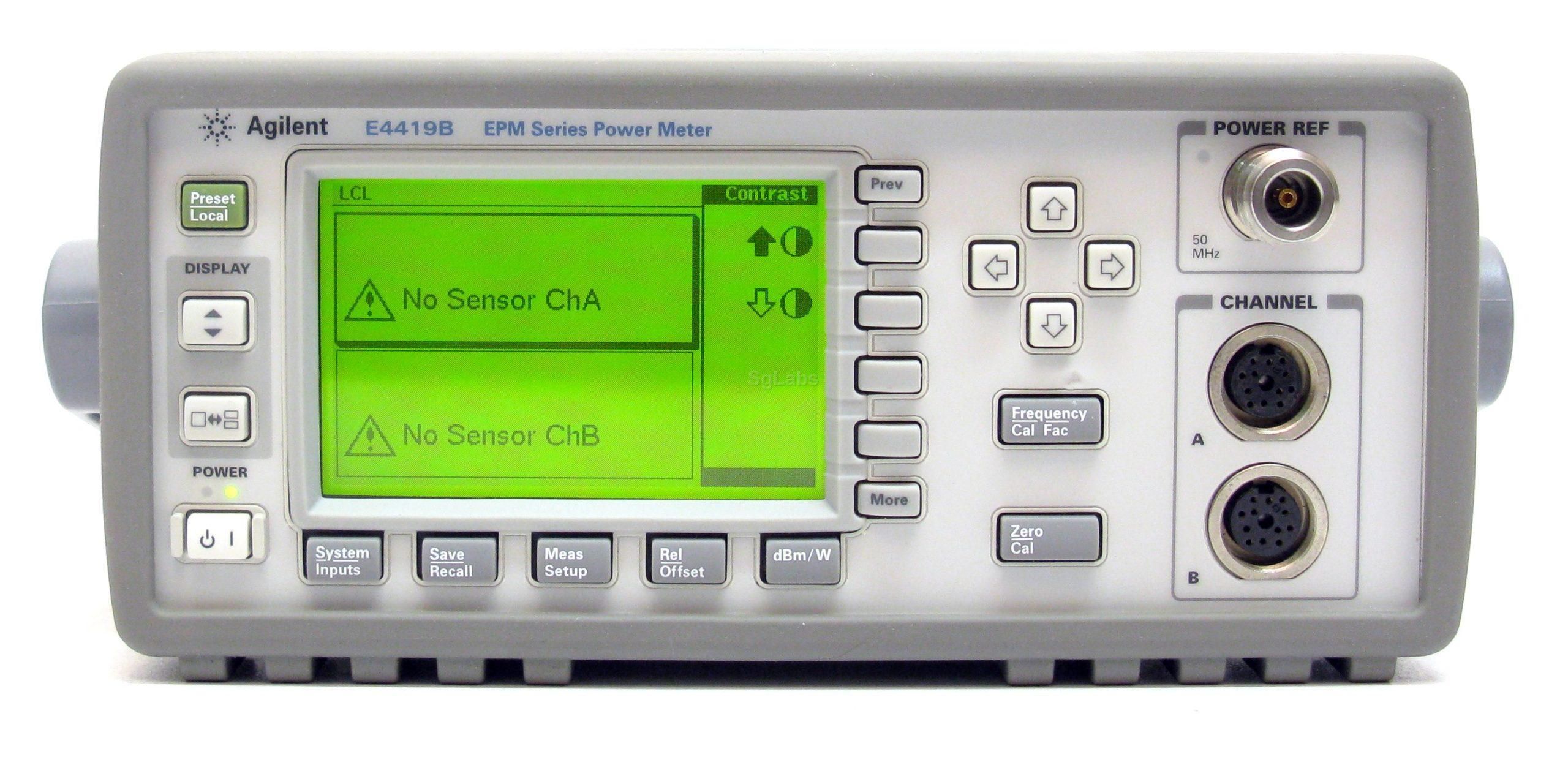

Le Keysight (Agilent) E4419B est un wattmètre programmable à deux canaux, compatible avec les capteurs des séries 8480 et E (sauf E9320A), mesurant de -70 dBm à +44 dBm de 9 kHz à 110 GHz. Il offre jusqu’à 100 lectures/seconde avec interfaces RS-232/422, GPIB et batterie interne en option.
Parfait pour les bancs de test et l’ATE, le E4419B permet des lectures de puissance précises sur deux canaux sans délais de changement de plage avec les capteurs 8480.
Testwall peut fournir le Keysight (Agilent) E4419B d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Contactez-nous si vous avez besoin d’un calibrage ou d’une réparation du Keysight (Agilent) E4419B.
